Лабораторная работа 122
Резонанс токов в последовательном контуре
Обработка результатов:
-
Результаты первой серии измерений были занесены в таблицу:
| Таблица 1. Зависимость резонансной частоты и напряжений от емкости. | ||||||||||||||||||||
| C_n, нФ | f_0, кГц | U_c, В | E, B | L, мкГн | Q | rho, Ом | R_sum, Ом | R_s_max, Ом | R_L, Ом | I, мА | R, Ом | |||||||||
| 25 | 32,0 | 6,46 | 0,3 | 989 | 21,5 | 199 | 9,24 | 0,20 | 3,04 | 0,032 | 6 | |||||||||
| 33,2 | 27,7 | 5,90 | 994 | 19,7 | 173 | 8,80 | 0,17 | 2,63 | 0,034 | |||||||||||
| 47,5 | 23,2 | 5,80 | 991 | 19,3 | 144 | 7,47 | 0,14 | 1,33 | 0,040 | |||||||||||
| 57,2 | 21,2 | 5,37 | 985 | 17,9 | 131 | 7,33 | 0,13 | 1,20 | 0,041 | |||||||||||
| 67,4 | 19,4 | 5,00 | 999 | 16,7 | 122 | 7,30 | 0,12 | 1,18 | 0,041 | |||||||||||
| 82,1 | 17,6 | 4,59 | 996 | 15,3 | 110 | 7,20 | 0,11 | 1,09 | 0,042 | |||||||||||
| 99,6 | 16,0 | 4,25 | 993 | 14,2 | 100 | 7,05 | 0,10 | 0,95 | 0,043 | |||||||||||
| Среднее значение: | 993 | - | - | - | - | 2 | - | - | ||||||||||||
| Среднеквадратичное отклонение: | 2 | - | - | - | - | 0,3 | - | - | ||||||||||||
Где для расчета значений использовались следующий формулы:
-
Далее измерили зависимость напряжения от частоты колебаний для двух различных емкостей:
| Таблица 2. АЧХ колебательного контура | |||
| С = 47, 5 нФ | С = 67, 4 нФ | ||
| f_3, кГц | U_3, В | f_5, кГц | U_5, В |
| 22,40 | 3,40 | 18,55 | 2,60 |
| 22,46 | 3,58 | 18,67 | 2,86 |
| 22,58 | 4,00 | 18,89 | 3,47 |
| 22,69 | 4,42 | 18,83 | 3,30 |
| 22,80 | 4,88 | 19,10 | 4,20 |
| 22,85 | 5,09 | 19,20 | 4,60 |
| 23,00 | 5,57 | 19,29 | 4,80 |
| 23,20 | 5,80 | 19,50 | 5,00 |
| 23,29 | 5,67 | 19,70 | 4,60 |
| 23,39 | 5,44 | 19,82 | 4,25 |
| 23,48 | 5,18 | 19,90 | 4,00 |
| 23,60 | 4,77 | 20,00 | 3,80 |
| 23,69 | 4,45 | 20,07 | 3,50 |
| 23,78 | 4,16 | 20,20 | 3,20 |
| 23,88 | 3,88 | 20,26 | 3,00 |
| 23,98 | 3,60 | - | - |

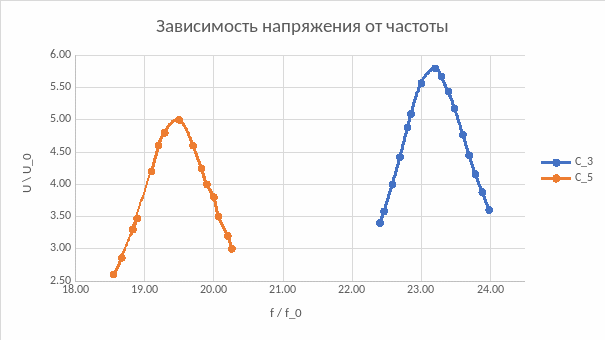

По полученным данным построили график для двух емкостей.
Далее вычислили нормированные значений, для тех же величин
| Таблица 3. АЧХ колебательного контура с нормировкой | |||
| С = 47, 5 нФ | С = 67, 4 нФ | ||
| x_3, кГц | y_3, В | x_5, кГц | y_5, В |
| 0,97 | 0,59 | 0,96 | 0,52 |
| 0,97 | 0,62 | 0,96 | 0,57 |
| 0,97 | 0,69 | 0,97 | 0,69 |
| 0,98 | 0,76 | 0,97 | 0,66 |
| 0,98 | 0,84 | 0,98 | 0,84 |
| 0,98 | 0,88 | 0,99 | 0,92 |
| 0,99 | 0,96 | 0,99 | 0,96 |
| 1,00 | 1,00 | 1,01 | 1,00 |
| 1,00 | 0,98 | 1,02 | 0,92 |
| 1,01 | 0,94 | 1,02 | 0,85 |
| 1,01 | 0,89 | 1,03 | 0,80 |
| 1,02 | 0,82 | 1,03 | 0,76 |
| 1,02 | 0,77 | 1,03 | 0,70 |
| 1,03 | 0,72 | 1,04 | 0,64 |
| 1,03 | 0,67 | 1,04 | 0,60 |
| 1,03 | 0,62 | - | - |
По полученным нормированным значениям построили другой график.
По полученному графику нашли значения добротности для каждого из контуров:
-
Далее измеряли сдвиг фаз в зависимости от частоты колебаний, на основе чего была составлена следующая таблица:
| Таблица 4. ФЧХ последовательного колебательного контура с нормировкой. | ||||||||||
| С = 47,5 нФ | С = 67,4 нФ | |||||||||
| f, кГц | f/f0 | x | x_0 | fi / pi | f, кГц | f/f0 | x | x_0 | fi / pi | |
| 22,25 | 0,96 | 3,5 | 23,0 | 0,15 | 18,60 | 0,96 | 4,5 | 27,5 | 0,16 | |
| 22,41 | 0,97 | 4,0 | 23,0 | 0,17 | 18,67 | 0,96 | 5,0 | 27,0 | 0,19 | |
| 22,47 | 0,97 | 4,5 | 23,0 | 0,20 | 18,78 | 0,97 | 5,5 | 27,0 | 0,20 | |
| 22,56 | 0,97 | 5,0 | 23,0 | 0,22 | 18,87 | 0,97 | 6,0 | 27,0 | 0,22 | |
| 22,70 | 0,98 | 6,0 | 22,0 | 0,27 | 19,02 | 0,98 | 7,5 | 26,5 | 0,28 | |
| 22,81 | 0,98 | 7,0 | 22,0 | 0,32 | 19,10 | 0,98 | 8,5 | 26,5 | 0,32 | |
| 22,93 | 0,99 | 8,0 | 22,0 | 0,36 | 19,17 | 0,99 | 9,0 | 26,5 | 0,34 | |
| 22,97 | 0,99 | 8,5 | 22,0 | 0,39 | 19,30 | 0,99 | 10,5 | 26,5 | 0,40 | |
| 23,32 | 1,01 | 12,0 | 21,5 | 0,56 | 19,47 | 1,00 | 13,0 | 26,0 | 0,50 | |
| 23,36 | 1,01 | 12,5 | 21,5 | 0,58 | 19,58 | 1,01 | 14,0 | 26,0 | 0,54 | |
| 23,43 | 1,01 | 13,5 | 21,5 | 0,63 | 19,70 | 1,02 | 15,0 | 25,5 | 0,59 | |
| 23,63 | 1,02 | 14,5 | 21,5 | 0,67 | 19,74 | 1,02 | 16,0 | 25,5 | 0,63 | |
| 23,67 | 1,02 | 15,0 | 21,5 | 0,70 | 19,87 | 1,02 | 17,0 | 25,5 | 0,67 | |
| 23,80 | 1,03 | 15,5 | 21,0 | 0,74 | 20,04 | 1,03 | 18,5 | 25,0 | 0,74 | |
| 23,89 | 1,03 | 16,0 | 21,0 | 0,76 | 20,13 | 1,04 | 19,0 | 25,0 | 0,76 | |
| 24,16 | 1,04 | 17,0 | 21,0 | 0,81 | 20,18 | 1,04 | 19,5 | 25,0 | 0,78 | |
