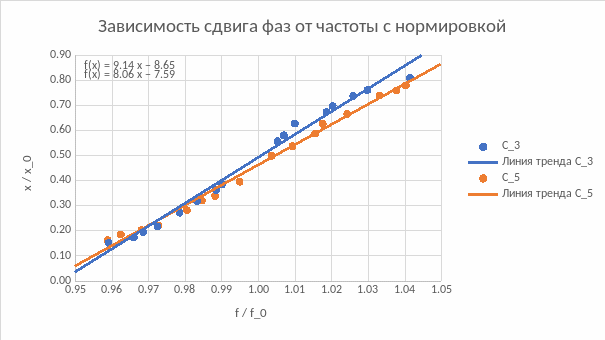

По данным таблица был построен следующий график, показывающий зависимость сдвига фаз от частоты
Не трудно заметить, что полученные значения с достаточно хорошей точностью ложатся на прямую, из чего можно сделать вывод, что оценка добротности несколькими способами не потребуется, ведь в случае, когда зависимость апроксимируется прямой, эти способы эквивалентны. Тогда зная тангенс наклона графиков мы сразу можем найти значения добротности:
-

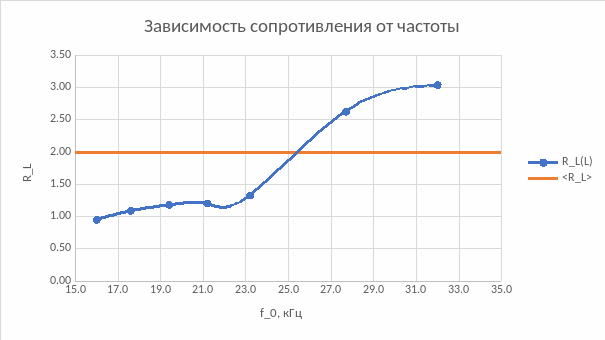

Следующим этапом работы является нахождение сопротивления катушки при различных значениях частот. По полученным в начале работы данным можно построить следующий график:
Не трудно заметить, что сопротивление индуктивности растет с увеличением частоты подаваемого сигнала, что может быть вызвано намагничиванием диэлектрика внутри катушки.
Вывод:
В ходе лабораторной работы было проверено несколько
способов нахождения величины добротности колебательного контура, все из которых оказались достаточно точны и показал значения, близкие к действительности.
