Часто управление перегрузкой и управление потоком путают из-за того, что и там и там применяют одинаковые приемы, например, направляют источникам специальные пакеты, тормозящие нарастание потоков.

Основные принципы управления перегрузками.

В терминологии теории управления все методы управления перегрузками в сетях можно разбить на две большие группы: с открытым контуром управления и закрытым контуром управления. Методы с открытым контуром предполагают, что все продумано и предусмотрено заранее в конструкции системы, и если нагрузка находится в заданных пределах, то перегрузки не происходит. Если же нагрузка начинает превышать определенные пределы, то заранее известно, когда и где начнется сброс пакетов, в каких точках сети начнется перепланировка ресурсов, и т.п. Главное, что все эти меры будут приниматься вне зависимости от текущего состояния сети.

Решения, основанные на закрытом контуре, используют обратную связь. Эти решения включают три этапа:

• Наблюдение за системой для определения, где и когда началась перегрузка

• Передача данных туда, где будут предприняты надлежащие меры

• Перестройка функционирования системы для устранения проблемы

При наблюдении за системой используются разные метрики для определения перегрузки. Основными среди них являются:

• процент пакетов, сброшенных из-за нехватки памяти в буферах

• средняя длина очередей в системе

• число пакетов, для которых наступил time_out и для которых были сделаны повторные передачи

• средняя задержка пакета при доставке и среднее отклонение задержки при доставке пакета

Следующий шаг при использовании обратной связи - передать информацию о перегрузке туда, где что-то может быть сделано, чтобы исправить положение. Например, маршрутизатор, обнаруживший перегрузку, может направить сообщение о перегрузке всем источникам сообщений. Ясно, что это увеличит нагрузку в сети, причем именно в тот момент, когда это менее всего желательно. Однако есть и другие возможности. Например, в каждом пакете зарезервировать специальный бит перегрузки, и если какой-то маршрутизатор обнаружил перегрузку, то он устанавливает этот бит, тем самым сообщая другим о ней (вспомним структуру кадра во Frame Relay).

Другое решение напоминает прием, используемый некоторыми радиостанциями: направлять несколько автомашин по дорогам, чтобы обнаруживать пробки, а затем сообщать о них по радиоканалам, предупреждая другие машины, призывая их пользоваться объездными путями. По аналогии с этим решением в сети рассылаются специальные пробные пакеты, которые проверяют нагрузку, и если где-то обнаружена перегрузка, то о ней сообщается всем и происходит перенаправление пакетов так, чтобы обогнуть перегруженные участки.

Алгоритмы управления перегрузками подразделяются, как мы уже сказали, на решения с открытым и решения с закрытым контуром. Решения с открытым контуром, в свою очередь, делятся на две группы: воздействующие на источники и воздействующие на получателей. Решения с закрытым контуром - с явной обратной связью и неявной обратной связью. Явная обратная связь предполагает, что источнику посылается специальный пакет, который информирует его о перегрузке. Неявная обратная связь основана на том, что источник сам определяет факт перегрузки на основе своих локальных наблюдений за трафиком, например, по величине задержки на поступление уведомления о доставке пакета.

Появление перегрузки означает, что нагрузка превысила, возможно временно, ресурсы системы или некоторой ее части. Есть два выхода из этого положения: увеличить ресурсы и сократить нагрузку. Увеличить ресурсы чаще всего невозможно. Тогда остается только сокращение нагрузки. Для этого есть несколько способов: отказать некоторым пользователям в сервисе, ухудшить сервис всем или некоторым пользователям, заставить пользователей планировать свои потоки определенным образом.

Методы, предотвращающие перегрузки.

Рассмотрение методов, предотвращающих перегрузки, начнем с методов для систем с открытым контуром. Эти методы ориентированы на минимизацию перегрузок при первых признаках их проявлений, а не на борьбу с перегрузками, когда они уже случились.

Таблица 5-22. Факторы, влияющие на перегрузки

Уровень	Факторы
Транспортный	Повторная передача Порядок передачи бит Уведомления Управление потоком Значение timeout
Сетевой	Виртуальные каналы vs. дейтаграммы внутри подсети Очередность пакетов и сервисы Сброс пакета Алгоритм маршрутизации Управление временем жизни пакетов
Канальный	Повторная передача Порядок передачи бит Уведомления Управление потоком

Начнем с канального уровня. Вызвать перегрузку может повторная пересылка кадров. Если у источника сообщений часто возникает time_out и он начинает повторно передавать пакет, то тем самым он лишь усугубляет положение. Близко к этому фактору стоит нарушение порядка следования пакетов при передаче. Если получатель часто сбрасывает пакеты, поступившие не в надлежащем порядке от источника, то их повторная передача будет также усугублять перегрузку.

Организация рассылки уведомлений также влияет на перегрузку. Если уведомление происходит немедленно и специальными пакетами, то это увеличивает трафик и следовательно может привести к перегрузкам. Если для уведомления используются пакеты с сообщениями (прием piggybacking), то возможны time_out из-за отсутствия уведомлений вовремя и, как следствие, повторные пересылки пакетов, что может привести к перегрузкам. В то же время жесткая схема управления потоком (небольшое окно) сдерживает нарастание трафика и предотвращает появление перегрузок.

На сетевом уровне выбор схемы работы - с виртуальными соединениями или дейтаграммами - влияет на появление перегрузок. На этом уровне большинство методов борьбы с перегрузками ориентированы на виртуальные соединения. Методы управления очередями, организация очередей: одна общая на входе или одна общая на выходе; по одной на каждую входную линию или на каждую выходную; по одной очереди на каждую входную и выходную - все это влияет на появление перегрузок. Выбор метода сброса пакетов также влияет на перегрузки.

Правильная маршрутизация, равномерно использующая каналы в транспортной среде, позволяет избежать перегрузки. Методы, регулирующие время жизни пакета в сети, также влияют на образование перегрузок. Если пакет долго блуждает в сети, прежде чем будет принято решение о его сбросе, то это плохо, так как увеличивает трафик и может привести к перегрузке. Если поторопиться, то преждевременный сброс пакета может привести к повторным передачам, что опять-таки увеличит нагрузку.

На транспортном уровне возникают те же самые проблемы, что и на канальном, однако определить величину time_out намного сложнее. Дело в том, что оценить время передачи через СПД много сложнее, чем время передачи по каналу «точка-точка» между двумя маршрутизаторами. Если оно будет слишком большим, то это снизит вероятность перегрузки, но повлияет на производительность из-за длительного ожидания поступления пакета. Если сделать его коротким, то появятся лишние пакеты.

Формирование трафика.

Одной из основных причин перегрузки является нерегулярный, взрывообразный трафик в сети. Если бы он был равномерным, то перегрузок можно было бы избежать. Один из методов с открытым контуром, часто используемым особенно в АТМ-сетях, - метод формирования трафика (shaping - т.е. придание формы), когда скорость передачи пакетов контролируется и регулируется.

Формирование трафика регулирует среднюю скорость передачи данных так, чтобы сделать его по возможности гладким. Следует обратить внимание, что протокол скользящего окна, который мы рассматривали при изучении канального уровня, лишь регулирует объем данных, передаваемых за один раз, но не скорость передачи. Здесь же речь идет именно о скорости передачи. Когда виртуальное соединение устанавливается, то пользователь договаривается с транспортной средой о форме трафика. Если пользователь обеспечивает договоренную форму трафика, то транспортная среда обеспечивает ему доставку трафика с определенной скоростью. Для таких приложений, как передача видео- и аудиоданных в реальном времени, это очень важно. Здесь уместно вспомнить организацию работы СПД Frame Relay.

Когда пользователь и транспортная среда договариваются о форме трафика, то они приходят к соглашению не только о форме трафика, но также и о том, что произойдет, если эта форма будет нарушена пользователем. Это соглашение называется соглашением о трафике. Использование техники формирования трафика и соглашения о трафике легче всего реализовать при использовании виртуальных соединений, чем в случае дейтаграмм. В случае дейтаграмм эти идеи могут быть применены к соединениям на транспортном уровне.

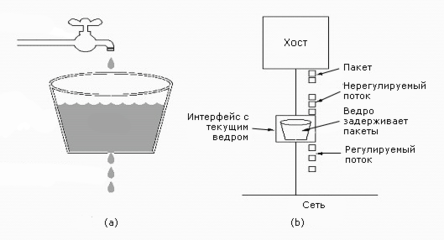

Алгоритм текущего ведра. Идея этого алгоритма показана на рисунке 5-23 (а). Ведро может наполняться с любой скоростью, но вытекать из него вода будет со строго определенной скоростью. Если вода будет поступать слишком быстро, то ее часть будет переливаться через края и пропадать. Скорость истечения воды из ведра зависит только от размера отверстия в днище.

Рисунок 5-23. Алгоритм текущего ведра

Этот прием можно применить и к пакетам, как показано на рисунке 5-23 (b). Каждая станция, подключенная к сети, имеет подобие текущего ведра в своем интерфейсе. Не важно, сколько процессов посылает пакеты в сеть. Если буфер переполнен, то пакеты будут сбрасываться в соответствии с соглашением о трафике. Это не что иное, как сервер с постоянной скоростью обслуживания.

В качестве регулятора скорости поступления пакетов можно использовать системные часы. В этом случае устанавливается предел числа пакетов, которые процесс может направить в сеть за один промежуток времени. Этот прием дает хорошие результаты, когда пакеты имеют фиксированную длину, как в АТМ. В случае пакетов переменной длины это соглашение ограничивает количество байтов, направляемых в сеть.

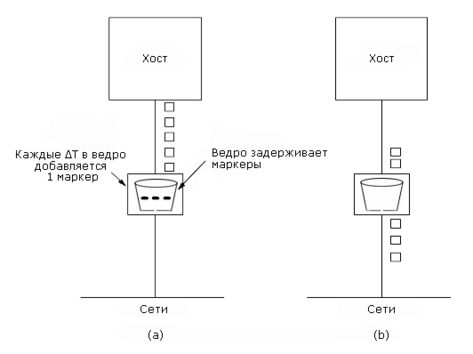

Алгоритм текущего ведра позволяет сгладить трафик, убрать нерегулярность. Однако в целом ряде приложений бывает полезно разрешить, при всплеске трафика и наличии необходимых ресурсов, ускорить на некоторое время передачу пакетов в сеть. Один из алгоритмов, позволяющих это сделать, - алгоритм ведра с маркерами. Рисунок 5-25 иллюстрирует этот алгоритм. Идея его заключается в том, что вместе с пакетами в ведро поступают маркеры. Пакеты из ведра уходят в сеть только при наличии соответствующего количества маркеров. Таким образом, можно накапливать маркеры и кратковременно ускорять передачу пакетов в сеть.

Рисунок 5-25. Алгоритм ведра с маркерами

Другое отличие алгоритма ведра с маркером - при переполнении буфера хосту будет временно запрещено передавать пакеты. Здесь опять существуют разные варианты в зависимости от длины пакетов, правила работы со счетчиком маркеров и т.д. Для реализации алгоритма ведра с маркерами нужна лишь переменная, значение которой увеличивается каждые ΔТ сек. и уменьшается с каждым посланным пакетом. В случае пакетов переменной длины значение этой переменной увеличивается на k байтов каждые ΔТ сек. и уменьшается на длину каждого посланного пакета. Нетрудно рассчитать длительность всплеска при передаче на основе уравнения

C + ρ S = MS

где С – объем буфера, S – длительность всплеска, ρ – скорость поступления маркера, М – максимальная скорость «вытекания» данных.

Таким образом, S = C/(M - ρ).

Рисунок 5-24 (d-f) иллюстрирует эту функцию для случая С = 250 Кбит, М = 25 Мбит/сек. и ρ = 2 Мбит/сек.

Спецификация потока.

Формирование трафика эффективно тогда, когда отправитель, получатель и среда передачи заранее договорились о форме трафика. Это соглашение называется спецификацией потока. Она представляет собой структуру данных, которая определяет как форму выходного трафика, так и качество сервиса, необходимого приложению. Эта спецификация применима как к пакетам, передаваемым по виртуальным каналам, так и к дейтаграммам.

Управление перегрузками в сетях с виртуальными каналами.

Прием, который широко используется, чтобы сдержать уже возникшую перегрузку и не дать положению ухудшиться - это контроль на входе. Идея очень проста - если обнаружена перегрузка, то все, что способствует увеличению трафика, запрещено. Прежде всего, запрещается создание новых виртуальных соединений. Таким образом, запрещается создание новых соединений на транспортном уровне. Этот метод хотя и грубоват, но прост в реализации и хорошо апробирован в телефонных сетях.

Другой подход разрешает установку новых виртуальных соединений, но только при наличии не перегруженных маршрутов, т.е. таких маршрутов, которые не пересекаются с перегруженными участками, даже если такие маршруты далеко не оптимальны. Рисунок 5-27 иллюстрирует этот подход.

Рисунок 5-27. (а) Участок сети с перегрузкой; (b) Измененный участок сети без перегрузки с виртуальным каналом АВ
