Группа Transmission зарезервирована для MIB-баз, которые предназначены для физических сред, имеющих свою специфику, например, Ethernet.

Последняя группа предназначена для сбора данных о функционировании самого протокола SNMP.

Протокол SNMP.

SNMP-протокол определяет пять типов сообщений, которыми обмениваются станция управления и устройство.

• get-request - получить значение одной или нескольких переменных.

• get-next-request - получить одну или несколько переменных, следующих после указанной переменной.

• set-request - установить значение одной или нескольких переменных.

• get-response - выдать значение одной или нескольких переменных. Это сообщение возвращается агентом станции управления в ответ на операторы get-request, get-next-request и set-request.

• оператор trap - уведомить станцию управления, когда что-либо произошло с агентом.

Первые три сообщения отправляются от станции управления к устройству, а последние два - от устройства к станции управления. Так как четыре из пяти SNMP-сообщений реализуются простой последовательностью «запрос-ответ», в SNMP-протоколе используют UDP-протокол. Это означает, что запрос от станции управления может не дойти до устройства, а отклик от устройства – до станции управления. В этом случае будет задействован механизм тайм-аута и повторная передача.

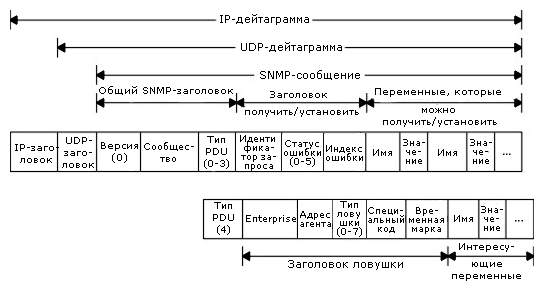

Станция управления отправляет все три запроса на UDP-порт 161. Устройство устанавливает ловушки (программные прерывания trap) на UDP-порт 162. Так как используются два разных порта, одна и та же система может выступать и как станция управления, и как устройство. На рисунке 7-45 показан формат пяти SNMP-сообщений, инкапсулированных в UDP-дейтаграмму.

Рисунок 7-45. Формат пяти SNMP-сообщений

На этом рисунке мы указали в байтах только размер IP- и UDP-заголовков. Значение поля «версия» равно 0. Это значение в действительности равно номеру версии, уменьшенному на 1.

В таблице 7-46 показано значение поля «тип блока данных протокола» (PDU type).

Таблица 7-46. Типы PDU-сообщений SNMP

Тип PDU	Имя
0	get-request
1	get-next-request
2	set-request
3	get-response
4	trap

При взаимодействии между станцией управления и устройством используют пароль. Пароль - это 6-символьная строка, которую передавали в SNMP v.1 в открытом виде. В операторах get, get-next и set станция управления устанавливает идентификатор запроса (request ID), который возвращается устройством в сообщении get-response. Это повышает безопасность при взаимодействии. Это поле также позволяет станции управления выдать несколько запросов одному или нескольким устройствам, а затем отсортировать полученные отклики.

Статус ошибки (error status) - это целое число, которое возвращается агентам и указывает на ошибку. В таблице 7-47 показаны значения, имена и описания ошибок.

Таблица 7-47. Значения поля статуса ошибки SNMP

Статус ошибки	Имя	Описание
0	noError	Все в порядке.
1	tooBig	Устройство не может поместить отклик в одно SNMP-сообщение.
2	noSuchName	Запрос указывает на несуществующую переменную.
3	badValue	В запросе на установку использовано недопустимое значение или сделана ошибка в синтаксисе.
4	readOnly	Станция управления попыталась изменить переменную, которая помечена как «только для чтения».
5	genErr	Неопознанная ошибка.

281
