Протокол FTP предназначен для решения следующих задач:

• разделение доступа к файлам на удаленных абонентских машинах

• прямое или косвенное использования ресурсов удаленных компьютеров

• обеспечение независимости клиента от файловых систем удаленных абонентских машин

• эффективная и надежная передача данных

FTP - это протокол прикладного уровня, который, как правило, использует в качестве транспортного протокола TCP. FTP не может использоваться для передачи конфиденциальных данных, поскольку не обеспечивает защиты передаваемой информации и передает между сервером и клиентом открытый текст. FTP-сервер может потребовать от FTP-клиента аутентификации (т.е. при подсоединении к серверу FTP-пользователь должен будет ввести свой идентификатор и пароль). Однако и пароль, и идентификатор пользователь будут переданы от клиента на сервер открытым текстом.

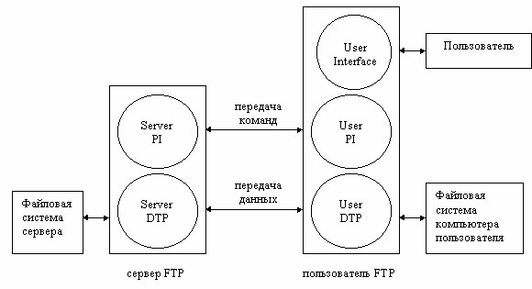

Простейшая модель работы протокола FTP представлена на рисунке 7-59, где введены следующие обозначения:

• «User Interface» - пользовательский интерфейс работы с FTP.

• «User-PI» - интерпретатор команд пользователя (User Protocol Interpretator). Этот объект взаимодействует с «Server-PI», чтобы обмениваться командами управления передачей данных по каналу передачи команд и с «User-DTP» - модулем, который осуществляет непосредственную передачу данных по каналу передачи данных.

• «User-DTP» - модуль, осуществляющий обмен данными (User Data Transfer Process) между клиентом и сервером FTP по каналу передачи данных на основании команд модуля «User-PI». Этот объект взаимодействует с файловой системой пользователя и объектом «Server-DTP».

• «Server-PI» - модуль управления обменом данных со стороны сервера (Server Protocol Interpretator) по каналу передачи команд.

• «Server-DTP» - модуль, осуществляющий обмен данными со стороны сервера (Server Data Transfer Process) по каналу передачи данных

• «Сервер FTP» - модуль, осуществляющий работу FTP-сервера. Он состоит из модуля управления передачей - «Server-PI» и модуля, осуществляющего передачу, - «Server-DTP».

• «Пользователь FTP» - модуль клиента FTP. Он состоит из модуля управления передачей - «User-PI» - и модуля, осуществляющего передачу - «User-DTP».

FTP поддерживает сразу два канала соединения - канал передачи команд (и статусов их обработки) и канал передачи данных. Канал передачи данных может использоваться для передачи как в одном, так и в другом направлении, кроме того, он может закрываться и открываться по командам управляющих модулей в процессе работы. Канал передачи команд открывается с установлением соединения и используется только для передачи команд и ответов их обработки.

Рисунок 7-59. Модель работы протокола FTP

Алгоритм работы протокола FTP состоит в следующем:

1. Сервер FTP использует в качестве управляющего соединение на TCP порт 21, который всегда находится в состоянии ожидания соединения со стороны FTP-клиента.

1. После того как устанавливается управляющее соединение модуля «User-PI» с модулем сервера - «Server-PI», клиент может отправлять на сервер команды. FTP-команды определяют параметры соединения передачи: роли участников соединения (активный или пассивный), порт соединения (как для «User-DTP», так и для «Server-DTP»), тип передачи, тип передаваемых данных, структуру данных и управляющие директивы, обозначающие действия, которые пользователь хочет совершить, например, сохранить, считать, добавить или удалить данные или файл.

1. После того как согласованы все параметры канала передачи данных, один из участников соединения, который является пассивным (например, клиентский модуль «User-DTP»), становится в режим ожидания открытия соединения на заданный для передачи данных порт. После этого активный модуль (например, «Server-DTP») открывает соединение и начинает передачу данных.

1. После окончания передачи данных соединение между «Server-DTP» и «User-DTP» закрывается, но управляющее соединение «Server-PI» - «User-PI» остается открытым. Пользователь, не закрывая сессии FTP, может еще раз открыть канал передачи данных, передать необходимую информацию и т.д.

FTP может использоваться не только при передаче файлов между клиентом и сервером, но и между двумя FTP-серверами, ни один из которых не расположен на локальном хосте пользователя.

Для этого пользователь сначала устанавливает управляющие соединения с двумя FTP-серверами, а затем устанавливает между ними канал передачи данных. В этом случае управляющая информация передается через модуль «User-PI», но данные транслируются через канал «Server1-DTP» - «Server2-DTP».

Алгоритм работы FTP-схемы, изображенной на рисунке 7-100, выглядит следующим образом:

1. Пользователь «User-PI» указал серверу «Server1-PI» работать в пассивном режиме, после чего сервер «Server1-PI» отправил пользователю «User-PI» адрес и номер порта (N), который он будет слушать.

1. «User-PI» назначил сервер «Server2-PI» активным участником соединения и указал ему передавать данные на хост «Server1-PI» на порт (N).

1. «User-PI» подал серверу «Server1-PI» команду «сохранить поступившие данные в таком-то файле», а серверу «Server2-PI» - «передать содержание такого-то файла».

1. Между серверами «Server1-DTP» и «Server2-DTP» образуется поток данных, который управляется клиентским хостом.

Основу передачи данных FTP составляет механизм установления соединения между соответствующими портами и механизм выбора параметров передачи. Каждый участник FTP-соединения должен поддерживать 21 порт передачи данных по умолчанию. По умолчанию «User-DTP» использует тот же порт, что и для передачи команд (обозначим его «U»), а «Server-DTP» использует порт номер (L-1), где L-управляющий порт. Однако, как правило, участниками соединения используются порты передачи данных, выбранные для них «User-PI», поскольку из управляющих процессов, участвующих в соединении, только он может изменить порты передачи данных как у «User-DTP», так и у «Server-DTP».

Пассивная сторона соединения должна до того, как будет подана команда начать передачу, слушать свой порт передачи данных. Активная сторона, подающая команду к началу передачи, определяет направление перемещения данных.

После того как соединение установлено, между «Server-DTP» и «User-DTP» начинается передача. Одновременно по каналу «Server-PI» - «User-PI» передаются уведомления о получении данных. Протокол FTP требует, чтобы управляющее соединение было открыто, пока по каналу обмена данными идет передача. Сессия FTP считается закрытой только после закрытия управляющего соединения.

Как правило, сервер FTP ответственен за открытие и закрытие канала передачи данных. Сервер FTP должен самостоятельно закрыть канал передачи данных в следующих случаях:

1. Сервер закончил передачу данных в формате, который требует закрытия соединения.

1. Сервер получил от пользователя команду прервать соединение.

1. Пользователь изменил параметры порта передачи данных.

1. Было закрыто управляющее соединение.

1. Возникли ошибки, при которых невозможно возобновить передачу данных.

FTP-протокол имеет двух «младших братьев»: TFTP - Trivial FTP и SFTP - Simple FTP.

TFTP-протокол - это простейший протокол передачи файлов. Он работает поверх транспортного протокола UDP и обеспечивает выполнение только самых элементарных операций передачи файлов, а именно, записи и чтения файлов. TFTP был разработан как простой и легкий в применении протокол. Он не позволяет вызывать список каталога и не имеет никаких средств аутентификации, но может передавать 8-битную информацию в соответствии со всеми интернет-стандартами.

Поскольку передача данных осуществляется поверх UDP, протокол TFTP реализует собственные методы надежной доставки данных - пакеты подтверждения, нумерация блоков данных и пакетов подтверждения и т.п. Все это очень похоже на упрощенный вариант эмуляции протокола TCP.

TFTP работает лишь с пятью командами:

1. Read request (RRQ) - запрос на чтение

1. Write request (WRQ) - запрос на запись

1. Data (DATA) - пакет данных

1. Acknowledgment (ACK) - подтверждение

1. Error (ERROR) - ошибка

Процесс передачи данных начинается с поступления от клиента TFTP на сервер запроса на чтение или запись файла. Соединение устанавливается после получения подтверждения готовности на один из запросов, либо на запись - WRQ, либо на чтение - RRQ.

При открытии соединения каждая из сторон выбирает (случайным образом) уникальный идентификатор - TID, который используется в UDP как порт соединения. Каждый пересылаемый пакет ассоциирован с двумя TID, соответствующими каждой стороне соединения. Первоначальный запрос отправляется инициатором TFTP-соединения на UDP-порт (порт инициализации), в котором указывается порт соединения. Дальнейший обмен уже происходит через порты, выбранные участниками передачи данных.

Если сервер разрешает запрос, соединение открывается и указанный файл передается (блоками по 512 байт). Каждый пакет передаваемых данных содержит один блок (512 байт) передаваемых данных и номер блока в передаваемом потоке. Поступление каждого блока на хост назначения должно быть подтверждено пакетом АСК (подтверждение) с номером поступившего блока. Только после получения пакета подтверждения будет отправлен следующий пакет данных.

Если длина пакета менее 512 байт, это служит сигналом для закрытия канала связи. В случае потери пакета при передаче через некоторый промежуток времени сервер отправит этот пакет данных повторно.

Три типа ситуаций порождают отправку ошибочных пакетов:

1. Не подтвержден запрос, например, не был найден файл, нет прав доступа, и др.

1. Неправильный формат пакета, например, не был найден файл, нет прав доступа, и др.

1. Потерян доступ к требуемому ресурсу.

При большом количестве сообщений об ошибках соединение может быть закрыто по инициативе одной из сторон.

SFTP-протокол передачи файлов пользуется популярностью в тех случаях, если пользователю необходим чуть более гибкий и надежный протокол, чем TFTP, и не такой сложный и громоздкий, как FTP.

SFTP поддерживает механизмы идентификации пользователя, передачу файлов, просмотр каталогов, изменение текущего каталога, переименование и удаление файлов. В большинстве операций, которые пользователь проводит с удаленным FTP-сервером, этого сервиса вполне достаточно. SFTP может передавать 8-битный поток данных и использует, подобно TFTP, только один канал соединения - как для команд, так и для данных. В отличие от TFTP, SFTP работает поверх TCP, порт 115.

Команды SFTP отправляются поочередно, после получения ответа обработки предшествующей команды. Все команды состоят из четырех ASCII-символов и символа пробела, который отделяет команду от аргументов. Ответ сервера состоит из кода ответа и текстового сообщения.

Команды SFTP имеют почти тот же синтаксис и предназначение, что и аналогичные команды FTP.

Билет № 46.

Управление сетями. Протокол SNMP. Вопросы производительности сетей.

Ккогда Интернет стал охватывать большие территории, потребовались адекватные средства для управления сетью. Под словом «управление» в данном случае мы будем понимать возможность оперативно получать информацию о каждом устройстве в сети: о его работоспособности, состоянии, истории его функционирования. Позднее на понятии управления в сети мы остановимся подробнее. В 1990 году была опубликована первая версия протокола Simple Network Management Protocol (SNMP v.1). Эта версия описана в RFC 1155 и RFC 1157. В этих документах было описано систематическое наблюдение за сетью (какая информация могла накапливаться, как и где) и управление ею (как и какие параметры работы устройств сети можно было менять). Этот протокол получил широкое распространение и был реализован практически во всех устройствах, используемых в сетях.

Опыт использования протокола SNMP v.1 выявил ряд недостатков. Например, в первой версии недостаточно были проработаны вопросы безопасности. При опросе устройств явно указывался пароль, глядя на который, устройство аутентифицировало запрашивающее устройство. Во второй версии протокола SNMP v.2 (RFC 1441-1452) была введена криптографическая защита механизма аутентификации. Далее будет кратко описана именно вторая версия протокола SNMP.

Предполагается, что сеть состоит из четырех категорий компонентов:

• Станции управления

• Управляемые устройства

• Управляющая информация

• Протокол управления

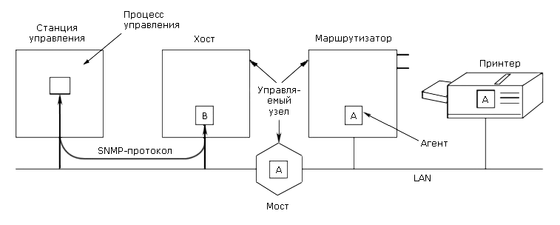

Рисунок 7-29. Устройство модели управления SNMP
