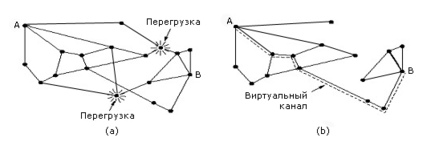

Третий подход уже упоминался: хост и транспортная среда договариваются перед установкой виртуального соединения о форме трафика, объеме передаваемых данных, качестве сервиса и т.п. После этого транспортная среда резервирует необходимое количество ресурсов, необходимых ей для выполнения этих соглашений. Это резервирование может происходить постоянно, а может быть сделано только при возникновении перегрузок. Плата за резервирование - неоптимальное использование пропускной способности каналов.

Подавляющие пакеты.

Теперь рассмотрим приемы, используемые как в средах с виртуальными каналами, так и в средах с дейтаграммами. Каждый маршрутизатор может контролировать степень загрузки своих выходных линий и другие ресурсы. Например, он может периодически вычислять степень загруженности своих выходных линий. Всякий раз, когда степень загруженности при очередном вычислении оказывается выше некоторого порога, эта линия переводится в состояние предупреждения. Каждый пакет, маршрутизируемый через такую линию, вызывает генерацию подавляющего пакета, направляемого отправителю маршрутизируемого пакета. При этом в пакете отправителя проставляется определенный разряд, предотвращающий генерацию подавляющих пакетов другими маршрутизаторами в дальнейшем.

Когда отправитель получает подавляющий пакет, он сокращает интенсивность своего трафика на определенную величину. Поскольку пакеты, направляемые одному и тому же получателю, могут маршрутизироваться по-разному, то отправитель вправе ожидать несколько подавляющих пакетов. В течение определенного времени отправитель будет игнорировать подавляющие пакеты, поступающие с направления получателя. По истечении этого периода времени отправитель ожидает появления подавляющих пакетов в течение следующего интервала. Если появился хоть один подавляющий пакет, то линия перегружена и отправитель ждет. Если в течение очередного интервала не поступило ни одного подавляющего пакета, то отправитель может увеличить интенсивность трафика.

Существует много вариантов этого алгоритма. Так, например, можно использовать не только загруженность линии, но и длину очереди, заполненность буфера и параметры спецификации трафика.

У методов на основе подавляющих пакетов есть один недостаток. Если есть несколько отправителей, работающих через одну и ту же выходную линию, то при определенных условиях маршрутизатор всем им пошлет подавляющие пакеты. Однако, так как отправители независимы, то один, например, сократит трафик значительно, тогда как другие лишь незначительно. Это приведет к несправедливому использованию пропускной способности канала между ними.

Для предотвращения такой ситуации был предложен алгоритм справедливого чередования. Суть его состоит в том, что для каждого отправителя у выходной линии строится своя очередь. Отправка пакетов из этих очередей происходит по кругу. Поэтому, если кто-то из отправителей незначительно сократит трафик, то это лишь увеличит скорость роста его очереди.

И у этого алгоритма есть недостаток: если один отправитель использует длинные пакеты, а другой - короткие, то последний получит меньшую долю пропускной способности линии. Для борьбы с этой несправедливостью в алгоритм обслуживания очередей вносят модификацию: пакеты из очередей передаются побайтно, а не весь пакет сразу.

Другие модификации алгоритма чередования связаны с установкой приоритетов между очередями, что дает большую гибкость в обслуживании отправителей. Так, если есть очереди для сервера и для клиента, то естественно обслуживать очередь сервера быстрее.

Представленные здесь алгоритмы с подавляющими пакетами плохо работают в высокоскоростных сетях и на больших расстояниях. Дело в том, что пока подавляющий пакет дойдет до отправителя, пройдет много времени и отправитель успеет «напихать» в сеть много пакетов. Для исправления этой ситуации была предложена его модификация – алгоритм с подавлением по скачкам. Суть его в том, что как только обнаружится перегрузка на выходной линии и маршрутизатор отправит подавляющий пакет, то ближайший маршрутизатор, получивший этот подавляющий пакет, сократит трафик к маршрутизатору, пославшему подавляющий пакет. И так скачок за скачком трафик будет быстро падать. Естественно, этот прием увеличит нагрузку на буфера маршрутизаторов, сокращающих трафик, но обеспечит быструю реакцию на возникающую перегрузку. На рисунке 5-29 дан пример алгоритма с подавлением скачками. На этом рисунке хорошо видно, что, применяя технику подавляющих пакетов «в лоб», мы достигнем сокращения нагрузки за 7 скачков (а). Техника подавляющих пакетов по скачкам позволяет добиться того же самого эффекта за пять скачков (b).

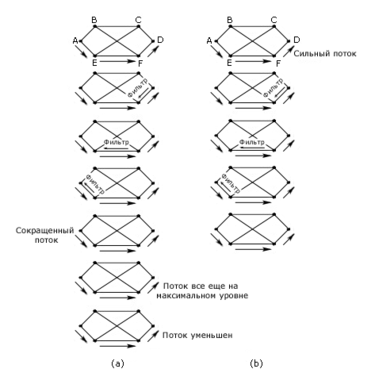

Рисунок 5-29. Алгоритм с подавлением скачками

Сброс нагрузки.

Когда ни один из упомянутых выше приемов не срабатывает, маршрутизатор может применить «тяжелую артиллерию» – сброс нагрузки. Было бы слишком примитивно предполагать, что маршрутизатор, при возникновении перегрузки просто начинает сбрасывать пакеты. Идея метода и его название пришли из области передачи электроэнергии. Там при возникновении перегрузок в сети, начинают отключать отдельные группы потребителей, чтобы сохранить работоспособность системы.

Маршрутизатор может сбрасывать пакеты, исходя из информации о приложении, пославшем эти пакеты. Если, например, передается файл, то старые пакеты, т.е. расположенные ближе к концу файла, сбрасывать лучше, поскольку приложение может потребовать перепослать все пакеты, начиная с пропущенного пакета. В этом случае, чем старее пакет, тем меньше придется перепосылать. Есть приложения, для которых все наоборот. Лучше сбрасывать новые пакеты, т.е. ближе к началу передачи, чем старые.

В общем случае подход на основе сброса нагрузки предполагает определенное взаимодействие между приложением и маршрутизатором. Например, при передаче изображений в целях компрессии сначала посылают всю картинку, а потом лишь ее изменения. Ясно, что потеря одного из изменений лишь ухудшит изображение на некоторое время, в то время, как потеря картинки будет означать потерю изображения вовсе. Для обеспечения такого взаимодействия с приложением вводят приоритеты среди пакетов. Это позволяет маршрутизатору минимизировать потери для приложения, когда маршрутизатор вынужден сбрасывать пакеты.

Для того, чтобы приложение не злоупотребляло приоритетными пакетами, можно увязать приоритет пакетов с величиной оплаты за трафик. Чем больше приоритетных пакетов, тем выше стоимость передачи. Приоритеты можно использовать также в целях формирования трафика. Например, при использовании алгоритма ведра с маркерами, если пакет пришел, а маркеров нет, можно применить прием, когда пакет все же будет передан, но низким приоритетом.

Приоритеты используются, например, в протоколах Frame Relay. Пока величина трафика находится в заранее оговоренных пределах, все пакеты идут с определенным приоритетом. При пиковых нагрузках, превосходящих номинальную величину, приоритеты пакетов начинают падать в зависимости от времени. Если увеличение размера трафика продолжается недопустимо долго, то вскоре приоритеты пакетов достигнут минимума, и при первых же признаках перегрузки их начнут сбрасывать.

Управление перегрузками при групповой передаче.

Все алгоритмы управления перегрузками, которые мы до сих пор рассматривали, относились к случаю, когда был один источник и один получатель. В этом разделе мы рассмотрим случай управления нагрузкой при групповой передаче, т.е. когда есть несколько источников и несколько получателей. Примером могут служить системы кабельного телевидения. Например, в системе может быть несколько источников телепередач (станций вещания), и зрители могут по желанию переключаться с одной станции на другую. Аналогичная ситуация может иметь место в системе видеоконференций, когда слушатели могут переключаться с одной конференции на другую.

Во многих подобных приложениях группы могут возникать и изменяться по составу динамически. В этих условиях прием, когда источник сообщений резервирует заранее необходимые для передачи ресурсы, не работает эффективно. Источнику сообщений придется при каждом изменении группы генерировать дерево связей. В случае кабельного телевидения, когда группы содержат миллионы зрителей, такой подход не годится.

Одно из возможных решений для подобных случаев было предложено в 1993 году – это RSVP-протокол (Resource reSerVation Protocol – протокол резервирования ресурсов). Он позволяет нескольким отправителям передавать сообщения группам получателей, отдельным получателям переходить из группы в группу, оптимизировать использование пропускной способности каналов, избегая перегрузок.

В простейшей форме этот протокол для групповой маршрутизации использует дерево связей так, как мы уже рассматривали ранее. Каждой группе приписана группа адресов. При отправке пакета отправитель помещает в него весь список адресов группы. После этого стандартный алгоритм групповой маршрутизации строит дерево связей, покрывающее все адреса группы. Собственно маршрутизация не является частью RSVP.

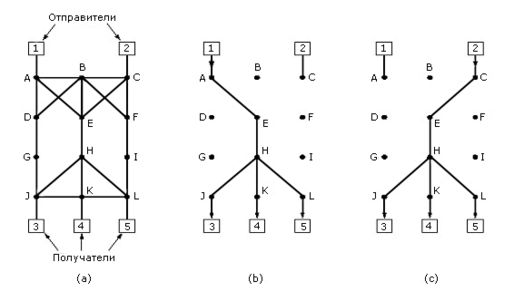

Чтобы понять действие алгоритма RSVP, рассмотрим пример. На рисунке 5-30 (а) показана сеть. Пусть 1 и 2 – групповые отправители, а 3, 4 и 5 – групповые получатели. То, что множество отправителей и получателей не пересекаются, сделано для простоты. Дерево связей для групповой рассылке от 1 дано на рисунке 5-30 (b), а от 2 – на рисунке 5-30 (c).

Рисунок 5-30. Групповая передача

Чтобы избежать перегрузок, любой получатель в группе шлет надлежащему отправителю резервирующее сообщение. Это сообщение с помощью алгоритма пересылки вдоль обратного пути, рассмотренного в разделе 5.2.9, движется к отправителю и вызывает резервирование необходимой пропускной способности на каждом узле, через который оно проходит. Если при прохождении очередного узла ему не удается зарезервировать необходимую пропускную способность, то получателю направляется отказ в установлении соединения.

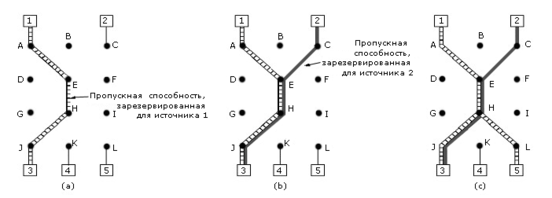

Рисунок 5-31. Управление перегрузками при групповой передаче

На рисунке 5-31 (а) показан путь резервирования между получателем 3 и отправителем 1. Как только канал между ними установлен, получатель 3 может получать поток пакетов от 1. Рассмотрим теперь, что произойдет, если получатель 3 захочет также получать данные от отправителя 2. Для этого резервирующее сообщение проложит второй путь, показанный на рисунке 5-31 (b). Предположим теперь, что получатель 5 также захотел подключиться к отправителю 2 (рисунок 5-31 (с)). Он запустит резервирующее сообщение, которое свободно пройдет до узла Н, а там будет обнаружено, что ранее уже были зарезервированы ресурсы для доставки трафика от узла 2 до узла Н. Здесь возможны нюансы. Например, если требования к качеству сервиса у 5 и 3 разное, то резервироваться ресурсы будут по максимуму. Кроме этого, при резервировании получатель может указывать не только несколько источников, от которых он хотел бы получать информацию, но также то, является ли создаваемый канал временным (вплоть до того, на какое время он создается), или он должен долго оставаться открытым. Маршрутизаторы могут использовать эту информацию для оптимизации планирования ресурсов, в особенности при разделении каких-либо ресурсов между несколькими получателями. Благодаря такой стратегии этот протокол может поддерживать динамику внутри групп.

Билет № 38.

Сетевой уровень: проблемы построения сетевого уровня (Сервис, внутренняя организация сетевого уровня). Межсетевое взаимодействие (соединение виртуальных каналов, межсетевая передача без соединений, тунелирование, межсетевая маршрутизация, фрагментация, Firewall).

До сих пор мы предполагали, что соединения возникают в рамках однородной среды передачи. Теперь мы перейдем к рассмотрению случаев, когда соединение возникает между СПД-средами с разной архитектурой.

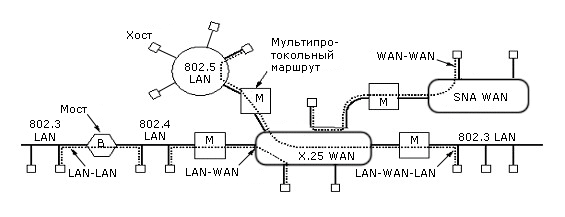

Рисунок 5-32. Межсетевое взаимодействие

На рисунке 5-32 показаны различные сценарии соединений между сетями.

1. LAN-LAN: научный сотрудник передает файл в рамках локальной сети кампуса.

1. LAN-WAN: научный сотрудник посылает письмо коллеге.

1. WAN-WAN: два гуманитария обмениваются мнениями.

1. LAN-WAN-LAN: научные сотрудники разных университетов общаются между собой.

Название средства, соединяющего сети между собой, зависит от того, на каком уровне это происходит.

1. Уровень 1: репитер копирует биты из одного кабельного сегмента в другой.

1. Уровень 2: мост передает пакеты канального уровня из одной ЛВС в другую.

1. Уровень 3: мультипротокольный маршрутизатор передает пакеты между сетями с разной архитектурой.

1. Уровень 4: транспортный шлюз соединяет байтовые потоки на транспортном уровне.

1. Над уровнем 4: прикладной шлюз соединяет приложения в разных сетях.

Напомним, что термин «шлюз» мы используем для обозначения устройства, соединяющего сети с разной архитектурой.
