Следующим этапом стало развитие предыдущей модели до асинхронной модели, осуществление которой стало возможным благодаря появлению аппарата прерываний. Данная модель позволяла запустить обмен для одного процесса, после этого поставить на счет другую задачу (или же текущий процесс может продолжить выполнять свои какие-то вычисления), а по окончании обмена, успешного или неуспешного, в системе возникнет прерывание, сигнализирующее возможность дальнейшего выполнения первого процесса. Но и эти две модели предполагали, что поток данных идет через процессор.

Кардинальным решением проблемы перемещения обработки потока данных из процессора стало использование появившихся контроллеров прямого доступа к памяти (или DMA-контроллеров, Direct Memory Access, Рис. 134..В). Процессор генерировал последовательность управляющих команд, указывая координаты в оперативной памяти, куда надо положить или откуда взять данные, а DMA-контроллер занимался перемещением данных между ОЗУ и внешним устройством. Таким образом, поток данных шел в обход процессора.

И, наконец, можно отметить последнюю модель, основанную на том, что управление внешними устройствами осуществляется с использованием специализированным процессором (или даже специализированных компьютеров) или каналов ввода-вывода. Данная модель подразумевает снижение нагрузки на центральный процессор с точки зрения обработки потока управления: ЦПУ теперь оперирует макрокомандами, являющимися функционально-емкими. Решение задачи осуществления непосредственного обмена, а также решение всех связанных с обменом вопросов (в т.ч. оптимизация операций обмена, например, за счет использования аппаратной буферизации в процессоре ввода-вывода) ложится «на плечи» специализированного процессора.

6.1.2Программное управление внешними устройствами

Рассмотрим архитектуру программного управления внешними устройствами, которую можно представить в виде некоторой иерархии (Рис. 135.). В основании лежит аппаратура, а далее следуют программные уровни, начиная с уровня программ обработки прерываний, затем — драйверы физических устройств, а на вершине иерархии лежит уровень драйверов логических устройств, причем каждый уровень строится на основании нижележащего уровня.

1. Иерархия архитектуры программного управления внешними устройствами.

Можно выделить следующие цели программного управления устройствами. Во-первых, это унификация программных интерфейсов доступа к внешним устройствам. Иными словами, это стандартизация правил использования различных устройств. Преследуя данную цель, мы абстрагируемся от аппаратных характеристик обмена. Если данная цель достигнута, то, например, пользователь, пожелавший распечатать текстовый файл, не надо будет заботиться об организации управления конкретным печатающим устройством, ему достаточно воспользоваться некоторым общим программным интерфейсом.

Следующая цель — это обеспечение конкретной модели синхронизации при выполнении обмена (синхронный или асинхронный обмен). Отметим здесь, что, несмотря на то, что синхронный вид обмена появился хронологически одним из первых, он остается актуальным и по сей день. Таким образом, ставится цель поддерживать оба вида обмена, а выбор конкретного типа зависит от пользователя.

Еще одной целью является выявление и локализация ошибок, а также устранение их последствий. Для любой системы справедливо, что чем более она сложна, тем больше статистически в ней возникает сбоев. Соответственно, система должна быть организована таким образом, чтобы она могла выявить момент появления сбоя и стараться обработать эту сбойную ситуацию: либо самостоятельно ее обойти, либо известить пользователя.

Следующая цель — буферизация обмена — связана с различной производительностью основных компонентов системы. Заведомо известно, что любое внешнее устройство работает медленнее центральной части компьютера, и, соответственно, стоит проблема сглаживания разброса производительностей различных компонент системы. Причем, если речь идет об устройствах, не являющихся устройствами оперативного доступа, т.е. не является устройством, к которому идет массовое обращение на обмен от процессов, то для таких устройств проблема сглаживания отодвигается на второй план. Например, если это медленное устройство печати, то для него особо не требуется реализации буфера, а если дело касается магнитного диска, рассчитанного для использования в качестве массового устройства, то тут операции обмена должны обрабатываться по возможности быстро. Решением указанной задачи является организация разного рода кэширования в системе.

Также необходимо отметить такую цель, как обеспечение стратегии доступа к устройству (распределенный или монопольный доступ). Во время рассмотрения файловых систем ОС Unix говорилось, что один и тот же файл может быть доступен через множество файловых дескрипторов, которые могут быть распределены между различными процессами, т.е. файл может быть многократно открыт в системе, и система позволяет организовывать распределенный доступ к его информации. Система позволяет организовать управление этим доступом и синхронизацию. Система также позволяет организовать и монопольный доступ к устройству.

И, наконец, последней целью, которую стоит отметить, является планирование выполнения операций обмена. Это важная проблема, поскольку от качества планирования может во многом зависеть эффективность функционирования вычислительной системы. Неправильно организованное планирование очереди заказов на обмен может привести к деградации системы, связанной, к примеру, с началом голодания каких-то процессов и, соответственно, зависания их функциональности.

6.1.3Планирование дисковых обменов

Рассмотрим различные стратегии организации планирования дисковых обменов. При этом преследуется цель проиллюстрировать то многообразие подходов к решению данной проблемы, которые имеют место в мире, с краткими результатами и выводами.

Будем рассматривать некоторое дисковое устройство, обмен с которым осуществляется дорожками (т.е. происходит обращение и считывание соответствующей дорожки). Пускай имеется очередь запросов к следующим дорожкам: 4, 40, 11, 35, 7, 14. Изначально головка дискового устройства позиционирована на 15-ой дорожке. Замети, что время на обмен складывается из трех компонентов: выход головки на позицию, вращение диска и непосредственно обмен. Для оценки эффективности алгоритмов будем подсчитывать суммарный путь, выраженный в количестве дорожек, который пройдет головка для осуществления всех запросов на обмен из указанной очереди.

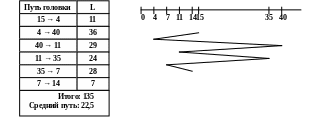

Первая стратегия, которую мы рассмотрим, — стратегия FIFO (First In First Out). Эта стратегия основывается лишь на порядке появления запроса в очереди. В нашем случае (Рис. 136.) головка сначала начинает двигаться с 15 дорожки на 4, потом на 40 и т.д. После обработки всей указанной очереди суммарная длина пути составляет 135 дорожек, что в среднем можно охарактеризовать, как 22,5 дорожки на один обмен.

1. Планирование дисковых обменов. Модель FIFO.

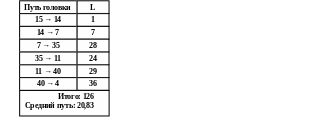

Альтернативой FIFO является стратегия LIFO (Last In First Out). Этот алгоритм в нашем случае имеет примерно те же характеристики, что и FIFO. Но данная стратегия оказывается полезной, когда поступают цепочки связанных обменов: процесс считывает информацию, изменяет ее и обратно записывает. Для таких процессов эффективнее всего будет выполнение именно цепочки обмена, иначе после считывания он не сможет продолжаться, т.к. будет ожидать записи (Рис. 137.).

1. Планирование дисковых обменов. Модель LIFO.

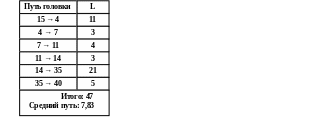

Следующая стратегия — SSTF (Shortest Service Time First) — основана на «жадном» алгоритме. Термин «жадного» алгоритма обычно применяется к итерационным алгоритмам для выделения среди них класса алгоритмов, которые на каждой итерации ищут наилучшее решение. Применительно к нашей задаче данный алгоритм на каждом шаге осуществляет поиск в очереди запросов номер дорожки, требующей минимального перемещения головки диска. В итоге в нашем примере получаются достаточно хорошие результаты, но данный алгоритм имеет существенный недостаток: ему присуща проблема голодания крайних дорожек (Рис. 138.).

1. Планирование дисковых обменов. Модель SSTF.

Еще один алгоритм — алгоритм, основанный на приоритетах процессов (PRI). Данный алгоритм подразумевает, что каждому процессу присваивается некоторый приоритет, тогда в заказе на обмен присутствует еще и приоритет. И, соответственно, очередь запросов обрабатывается согласно приоритетам. Здесь встает серьезная проблема корректной организации выдачи приоритета, иначе будут возникать случаи голодания низкоприоритетных процессов.

Следующий алгоритм, который мы рассмотрим, — «лифтовый» алгоритм, или алгоритм сканирования (SCAN). Данный алгоритм основан на том, что головка диска перемещается сначала в одну сторону до границы диска, выбирая каждый раз из очереди запрос с номером обозреваемой головкой дорожки, а затем — в другую. Тогда заведомо известно, что для любого набора запросов потребуется перемещений не больше удвоенного числа дорожек на диске. Данный алгоритм может приводить к деградации системы вследствие голодания некоторых процессов в случае, когда идет интенсивный обмен с некоторой локальной областью диска (Рис. 139.).

1. Планирование дисковых обменов. Модель SCAN.

Некоторой альтернативой является алгоритм циклического сканирования (С-SCAN). Этот алгоритм основан на том, что сканирование всегда происходит в одном направлении. В очереди запросов ищется запрос с минимальным (или максимальным) номером, головка передвигается к дорожке с этим номером, а затем за один проход по диску обрабатывается вся очередь запросов. Но проблемы остаются те же самые, что и для алгоритма сканирования (Рис. 140.).

1. Планирование дисковых обменов. Модель C-SCAN.

Для решения проблемы зависания при интенсивном обмене с локальной областью диска применяются многошаговый алгоритм (N-step-SCAN). В этом случае очередь запросов каким-либо образом (способ разделения может быть произвольным, в частности, по локализации запросов, по времени поступления и т.д.) делится на N подочередей, затем по какой-либо стратегии выбирается очередь, которая будет обрабатываться (например, по порядку их формирования), и начинается ее обработка. Во время обработки очереди блокируется попадание новых запросов в эту очередь (тогда эти запросы могут сформировать новую очередь), другие очереди могут получать заявки. Сама обработка очереди может осуществляться, например, по алгоритму сканирования. Данный алгоритм «уходит» от проблемы голодания.

Итак, мы проиллюстрировали некоторые стратегии организации планирования дисковых обменов. Еще раз отметим, что эти модель очень упрощенные: они основаны на использовании минимальной информации о заказе на обмен. Реальные системы, реальные очереди содержат не одиночные заказы на обмен, а целые цепочки заказов на обмен, которые произвольным образом обрабатывать нельзя. Например, если идет заказ на считывание данных, потом процесс их изменяет, а затем обратно записывает, то эти считывание и запись могут следовать лишь в одном порядке.

6.1.4RAID-системы. Уровни RAID

Аббревиатура RAID может раскрываться двумя способами. RAID — Redundant Array of Independent (Inexpensive) Disks, или избыточный массив независимых (недорогих) дисков. На сегодняшний день обе расшифровки не совсем корректны. Понятие недорогих дисков родилось в те времена, когда большие быстрые диски стоили достаточно дорого, и перед многими организациями, желающими сэкономить, стояла задача построения такой организации набора более дешевых и менее быстродействующих и емких дисков, чтобы их суммарная эффективность не уступала одному богатому диску. На сегодняшний день цены между различными по характеристикам дисками более сглажены, но бывают и исключения, когда новейший диск чуть ли не на порядок опережает по цене своих предыдущих собратьев. Что касается независимости дисков, то она соблюдается не всегда.
