Ниже будут рассмотрены различные стратегии организации оперативной памяти (одиночное непрерывное распределение, распределение разделами, распределение перемещаемыми разделами, страничное распределение, сегментное распределение и сегменто-страничное распределение), а также методы управления ею. При этом при обсуждении каждой стратегии будем обращать внимание на основные концепции очередной стратегии, на те аппаратные средства, необходимые для поддержания данной модели, на типовые алгоритмы, а также постараемся обсудить основные достоинства и недостатки.

5.1Одиночное непрерывное распределение

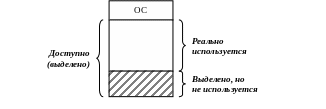

Данная модель распределения оперативной памяти (Рис. 121.) является одной из самых простых и основывается на том, что все адресное пространство подразделяется на два компонента. В одной части памяти располагается и функционирует операционная система, а другая часть выделяется для выполнения прикладных процессов.

При таком подходе не возникает особых организационных трудностей. С точки зрения обеспечения корректности функционирования этой модели необходимо аппаратно обеспечить «водораздел» между пространствами, принадлежащими операционной системе и пользовательским процессом. Для этих целей достаточно иметь один регистр границы: если получаемый исполнительный адрес оказывается меньше значения этого регистра, то это адрес в пространстве операционной системы, иначе в пространстве процесса. Такая реализация может сочетаться с аппаратной поддержкой двух режимов функционирования: пользовательского режима и режима ОС. Тогда если процессор в режиме пользователя пытается обратиться в область операционной системы, возникает прерывание. Алгоритмы, используемые при таком распределении, достаточно просты, и мы не будем их здесь обсуждать.

1. Одиночное непрерывное распределение.

К достоинствам данной модели относится концептуальная простота во всех отношениях. В частности, минимальные аппаратные требования или отсутствие таковых, как в ОС Microsoft DOS, в которой даже не было регистра границ, и пользовательский процесс мог обращаться к области ОС.

Среди недостатков можно отметить, во-первых, неэффективное использование физического ресурса: часть памяти, выделяемой под процесс, никогда реально не используется. Во-вторых, процесс занимает всю память полностью на все время выполнения. Но реально оказывается, что зачастую процесс обращается к памяти в достаточно локализованные участки, а более или менее равномерное обращение ко всему адресному пространству процесса случается очень редко. Получается, что данная модель имеет еще и неявную неэффективность за счет того, что под все адресное пространство процесса отводится сразу все необходимое физическое пространство, хотя реально процесс работает лишь с локальными участками. И, наконец, в-третьих, рассматриваемая модель жестко ограничивает размер прикладного процесса.

5.2Распределение неперемещаемыми разделами

Данная модель строится по следующим принципам (Рис. 122.). Опять же, все адресное пространство оперативной памяти делится на две части. Одна часть отводится под операционную систему, все оставшееся пространство отводится под работу прикладных процессов, причем это пространство заблаговременно делится на N частей (назовем их разделами), каждая из которых в общем случае имеет произвольный фиксированный размер. Эта настройка происходит на уровне операционной системы. Соответственно, очередь прикладных процессов разделяется по этим разделам.

Существуют концептуально два варианта организации этой очереди. Первый вариант (вариант Б) предполагает наличие единственной сквозной очереди, которая по каким-то соображениям распределяется между этими разделами. Второй вариант (вариант А) организован так, что с каждым разделом ассоциируется своя очередь, и поступающий процесс сразу попадает в одну из этих очередей.

Существуют несколько способов аппаратной реализации данной модели. С одной стороны, это использование двух регистров границ, один из которых отвечает за начало, а второй — за конец области прикладного процесса. Выход за ту или иную границу ведет к возникновению прерывания по защите памяти.

1. Распределение неперемещаемыми разделами.

Альтернативной аппаратной реализацией может служить механизм ключей защиты (PSW — process[or] status word), которые могут находиться в слове состояния процесса и в слове состояния процессора. Данное решение подразумевает, что каждому разделу ОЗУ ставится в соответствие некоторый ключ защиты. Если аппаратура поддерживает, то в процессоре имеется слово состояния, в котором может находиться ключ защиты доступного в данный момент раздела. Соответственно, у процесса также есть некоторый ключ защиты, который тоже хранится в некотором регистре. Если при обращении к памяти эти ключи защиты совпадают, то доступ считается разрешенным, иначе возникает прерывание по защите памяти.

Рассмотрим теперь алгоритмы, применяемые в данной модели распределения памяти. Сначала рассмотрим алгоритм для модели с N очередями. Сортировка входной очереди процессов по отдельным очередям к разделам сводится к тому, что приходящий процесс размещается в разделе минимального размера, достаточного для размещения данного процесса. Заметим, что в общем случае не гарантируется равномерная загрузка всех очередей, что ведет к неэффективности использования памяти. Возможны ситуации, когда к каким-то разделам имеются большие очереди, а к разделам большего размера очередей вообще нет, т.е. возникает проблема недозагрузки некоторых разделов.

Другая модель с единой очередью процессов является более гибкой. Но она имеет свои проблемы. В частности, возникает проблема выбора процесса из очереди для размещения его в только что освободившийся раздел.

Одно из решений указанной проблемы может состоять в том, что из очереди выбирается первый процесс, помещающийся в освободившемся разделе. Такой алгоритм достаточно простой и не требует просмотра всей очереди процессов. Но в этом случае зачастую возможны ситуации несоответствия размеров процесса и раздела, когда процесс намного меньше этого раздела. Это может привести к тому, что маленькие процессы будут «подавлять» более крупные процессы, которые могли бы поместиться в освободившемся разделе.

Другое решение предлагает, напротив, искать в очереди процесс максимального размера, помещающийся в освободившийся раздел. Очевидно, данный алгоритм требует просмотра всей очереди процессов, но зато он достаточно эффективно обходит проблему фрагментации раздела (возникающей, когда «маленький» процесс загружается в крупный раздел, и оставшаяся часть раздела просто не используется). Как следствие, данный алгоритм подразумевает дискриминацию «маленьких» процессов при выборе очередного процесса для постановки на исполнение.

Чтобы избавиться от последней проблемы, можно воспользоваться некоторой модификацией второго решения, основанного на следующем. Для каждого процесса имеется счетчик дискриминации. Под дискриминацией будем понимать ситуацию, когда в системе освободился раздел, достаточный для загрузки данного раздела, но система планирования ОС его пропустила. Соответственно, при каждой дискриминации из счетчика дискриминации процесса вычитается единица. Тогда при просмотре очереди планировщик первым делом проверяет значение этого счетчика: если его значение — ноль и процесс помещается в освободившемся разделе, то планировщик обязан загрузить данный процесс в этот раздел.

К достоинствам данной модели распределения оперативной памяти можно отнести простоту аппаратных средств организации мультипрограммирования (например, использование двух регистров границ) и простоту используемых алгоритмов. Сделаем небольшое замечание. Если речь идет о модели с N очередями, то никаких дополнительных требований к реализации не возникает. Можно так все организовать, что подготавливаемый процесс в зависимости от его размера будет настраиваться на адресацию соответствующего раздела. Если же речь идет о модели с единой очередью процессов, то появляется требование к перемещаемости кода, это же требование добавляется и к аппаратной части. В данном случае это регистр базы, который может совпадать с одним из регистров границ.

К недостаткам можно отнести внутреннюю фрагментацию в разделах, поскольку зачастую процесс, загруженный в раздел, оказывается меньшего размера, чем сам раздел. Во-вторых, это ограничение предельного размера прикладных процессов размером максимального физического раздела ОЗУ. И, в-третьих, опять-таки весь процесс размещается в памяти, что может привести к неэффективному использованию ресурса (поскольку, как упоминалось выше, зачастую процесс работает с локализованной областью памяти).

5.3Распределение перемещаемыми разделами

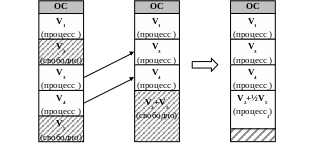

Данная модель распределения (Рис. 123.) разрешает загрузку произвольного (нефиксированного) числа процессов в оперативную память, и под каждый процесс отводится раздел необходимого размера. Соответственно, система допускает перемещение раздела, а, следовательно, и процесса. Такой подход позволяет избавиться от фрагментации.

1. Распределение перемещаемыми разделами.

По мере функционирования операционной системы после завершений тех или иных процессов пространство оперативной памяти становится все более и более фрагментированным: в памяти присутствует множество небольших участков свободного пространства, суммарный объем которых позволяет поместить достаточно крупный процесс, но каждый из этих участков меньше этого процесса. Для борьбы с фрагментацией используется специальный процесс компрессии. Данная модель позволяет использовать компрессию за счет того, что исполняемый код процессов может перемещаться по оперативной памяти.

Очевидно, что в общем случае операция компрессии достаточно трудоемкая, поэтому существует ряд подходов для ее организации. С одной стороны компрессия может быть локальной, когда система для высвобождения необходимого пространства передвигает небольшое количество процессов (например, два процесса). С другой стороны, возможен вариант, когда в некоторый момент система приостанавливает выполнение всех процессов и начинает их перемещать, например, к началу оперативной памяти, тогда в конце ОЗУ окажется вся свободная память. Таким образом, стратегии могут быть разными.

Что касается аппаратной поддержки, то здесь она аналогична предыдущей модели: требуются аппаратные средства защиты памяти (регистры границ или же ключи защиты) и аппаратные средства, позволяющая осуществлять перемещение процессов (в большинстве случаев для этих целей используется регистр базы, который в некоторых случаях может совпадать с одним из регистров границ). Используемые алгоритмы также достаточно очевидны и могут напоминать алгоритмы, рассмотренные при обсуждении предыдущей модели.

К основному достоинству данной модели распределения памяти необходимо отнести ликвидацию фрагментации памяти. Отметим, что для систем, ориентированных на работу в мультипрограммном пакетном режиме (когда почти каждый процесс является более или менее большой вычислительной задачей), задача дефрагментации, или компрессии, не имеет существенного значения, поскольку для многочасовых вычислительных задач редкая минутная приостановка для совершения компрессии на эффективность системы не влияет. Соответственно, данная модель хорошо подходит для такого класса систем.

Если же, напротив, система предназначена для обработки большого потока задач пользователей, работающих в интерактивном режиме, то частота компрессии будет достаточно частой, а продолжительность компрессии с точки зрения пользователя достаточно большой, что, в конечном счете, будет отрицательно сказываться на эффективности подобной системы.

К недостаткам данной модели необходимо отнести опять-таки ограничение предельного размера прикладного процесса размером физической памяти. И, так или иначе, это накладные расходы, связанные с компрессией. В одних системах они несущественны, в других — напротив, имеют большое значение.

5.4Страничное распределение

Об этой модели распределения оперативной памяти уже шла речь ранее, но тогда перед нами стояла задача лишь ввести читателя в курс дела, в этом же разделе будут обсуждаться более подробно современные подходы страничной организации памяти.

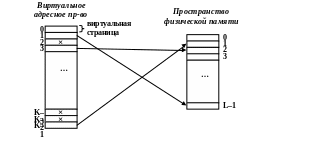

Данная модель основывается на том, что все адресное пространство может быть представлено совокупностью блоков фиксированного размера (Рис. 124.), которые называются страницами. Есть виртуальное адресное пространство — это то пространство, в котором оперирует программа, и физическое адресное пространство — это то пространство, которое есть в наличии у компьютера. Соответственно, при страничном распределении памяти существуют программно-аппаратные средства, позволяющие устанавливать соответствие между виртуальными и физическими страницами. Механизм преобразования виртуального адреса в физический обсуждался выше, он достаточно прост: берется номер виртуальной страницы и заменяется соответствующим номером физической страницы. Также отмечалось, что для этих целей используется т.н. таблица страниц, которая целиком является аппаратной, что на самом деле является большим упрощением. Если рассмотреть современные машины с современным объемом виртуального адресного пространства, то окажется, что эта таблица будет очень большой по размеру. Соответственно, возникает важный вопрос, как осуществлять указанное отображение виртуальных адресов в физические.

1. Страничное распределение.

Ответ на поставленный вопрос, как всегда, неоднозначный и имеет несколько вариантов. Первое решение, приходящее на ум, — это полное размещение таблицы преобразования адресов в аппаратной части компьютера, но это решение применимо лишь в тех системах, где количество страниц незначительное. Примером такой системы может служить машина БЭСМ-6, которая имела 32 виртуальные страницы, и вся таблица с 32 строками располагалась в процессоре. Если же таблица получается большой, то возникают следующие проблемы: во-первых, высокая стоимость аппаратной поддержки, а во-вторых, необходимость полной перезагрузки таблицы при смене контекстов. Но при этом скорость преобразования оказывается довольно высокой.
