Следующий алгоритм, который мы рассмотрим, — это алгоритм FIFO. Если в системе реализован этот алгоритм, то тогда при загрузке очередной страницы в память операционная система фиксирует время этой загрузки. Соответственно, данный алгоритм предполагает откачку той страницы, которая наиболее долго располагается в ОЗУ.

Очевидно, что данная стратегия зачастую оказывается неэффективной, поскольку возможна откачка интенсивно используемой страницы. Поэтому существует целый ряд модификаций алгоритма FIFO, нацеленных на сглаживание обозначенной проблемы.

Модифицированный алгоритм может иметь следующий вид. Выбирается самая «старая» страница, затем система проверяет значение признака доступа к этой странице (R-признак). Если R = 0, то эта страница откачивается. Если же R = 1, то этот признак обнуляется, а также переопределяется время загрузки данной страницы текущим временем (иными словами, данная страница перемещается в конец очереди), после чего алгоритм начинает свою работу с начала.

Данный алгоритм имеет недостатки, связанные с ростом накладных расходов при перемещении страниц по очереди. Поэтому этот алгоритм получил свое развитие, в частности, в виде алгоритма «Часы» .

Алгоритм «Часы» подразумевает, что все страницы образуют циклический список (Рис. 130.). Имеется некоторый маркер, ссылающийся на некоторую страницу в списке, и этот маркер может перемещаться, например, только по часовой стрелке.

Функционирование алгоритма достаточно просто: если значение R-признака в обозреваемой маркером странице равно нулю, то эта страница выгружается, а на ее место помещается новая страница, после чего маркер сдвигается. Если же R = 1, то этот признак обнуляется, а маркер сдвигается на следующую позицию.

1. Замещение страниц. Алгоритм «Часы».

Следующая группа алгоритмов позволяют учитывать более адекватно старение и использование страниц и, соответственно, осуществлять выбор страницы для откачки.

Алгоритм LRU (Least Recently Used — «наименее недавно» – наиболее давно используемая страница) основан на достаточно сложной аппаратной схеме и действует по следующей схеме.

Пускай имеется N страниц. Для решения задачи в компьютере имеется битовая матрица, размером N × N, которая изначально обнуляется. Когда происходит обращение к i-ой странице, то все биты i-ой строки устанавливаются в 1, а весь i-ый столбец обнуляется. Соответственно, когда понадобится выбрать страницу для откачки, то выбирается та страница, для которой соответствующая строка хранит наименьшее двоичное число.

Рассмотренный алгоритм хорош тем, что достаточно адекватно учитывает интенсивность использования страниц, но этот алгоритм требует сложной аппаратной реализации.

Альтернативой указанному алгоритму может служить алгоритм NFU (Not Frequently Used — редко использовавшаяся страница), основанный на использовании программных счетчиков страниц.

Данный алгоритм подразумевает, что с каждой физической страницей с номером i ассоциирован программный счетчик Count_i. Изначально для всех i происходит обнуление счетчиков. А затем, по таймеру происходит увеличение значений всех счетчиков на величину интенсивности использования, т.е. на величину R-признака: Count_i = Count_i + R_i. Иными словами, если за последний таймаут было обращение к странице, что значение счетчика возрастает, иначе — не изменяется. Соответственно, для откачки выбирается страница с минимальным значением счетчика Count_i.

Данная модель также является достаточно адекватной, но она имеет ряд важных недостатков. Первый связан с тем, что счетчик хранит историю: например, какая-то страница в некоторый период времени интенсивно использовалась, и значение счетчика стало настолько большим, что при прекращении работы с данной страницей значение счетчика достаточно долго не даст откачать эту страницу. А второй недостаток связан с тем, что при очень интенсивном обращении к странице возможно переполнение счетчика.

Чтобы сгладить указанные недостатки, существует модификация данного алгоритма, основанного на том, что каждый раз по таймеру значение счетчика сдвигается на 1 разряд влево, после чего последний (правый) разряд устанавливается в значение R-признака.

5.5Сегментное распределение

Недостатком страничного распределения памяти является то, что при реализации этой модели процессу выделяется единый диапазон виртуальных адресов: от нуля до некоторого предельного значения. С одной стороны, ничего плохо в этом нет, но это свойство оказывается неудобным по следующей причине. В процессе есть команды, есть статические переменные, которые, по сути, являются разными объединениями данных с различными характеристиками использования. Еще большие отличия в использовании иллюстрируют существующие в процессе стек и область динамической памяти, называемой также кучей. И модель страничной организации памяти подразумевает статическое разделение единого адресного пространства: выделяются область для команд, область для размещения данных, а также область для стека и кучи. При этом зачастую стек и куча размещаются в единой области, причем стек прижат к одной границе области, куча — к другой, и растут они навстречу друг другу. Соответственно, возможны ситуации, когда они начинают пересекаться (ситуация переполнения стека). Или даже если стек будет располагаться в отдельной области памяти, он может переполнить выделенное ему пространство. Итак, вот основные недостатки страничного распределения памяти.

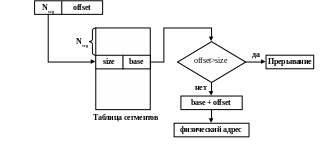

Избавиться от указанных недостатков на концептуальном уровне призвана модель сегментного распределения памяти (Рис. 131.). Данная модель представляет каждый процесс в виде совокупности сегментов, каждый из которых может иметь свой размер. Каждый из сегментов может иметь собственную функциональность: существуют сегменты кода, сегменты статических данных, сегмент стека и т.д. Для организации работы с сегментами может использоваться некоторая таблица, в которой хранится информация о каждом сегменте (его номер, размер и пр.). Тогда виртуальный адрес может быть проинтерпретирован, как номер сегмента и величина смещения в нем.

1. Сегментное распределение.

Модель сегментного распределения может иметь достаточно эффективно работающую аппаратную реализацию. Существует аппаратная таблица сегментов с фиксированным числом записей. Каждая запись этой таблицы соответствует своему сегменту и хранит информацию о размере сегмента и адрес начала сегмента (т.е. адрес базы), а также тут могут присутствовать различные атрибуты, которые будут оговаривать права и режимы доступа к содержимому сегмента.

Итак, имея виртуальный адрес, система аппаратным способом извлекает из него номер сегмента i, обращается к i-ой строке таблицы, из которой извлекается информация о сегменте. После чего происходит проверка, не превосходит ли величина сегмента размера самого сегмента. Если превосходит, то происходит прерывание, иначе, складывая базу со смещением, вычисляется физический адрес.

К достоинствам данной модели можно отнести простоту организации, которая, по сути, явилась развитием модели распределения разделов. Если в той модели каждому процессу выделяется только один сегмент (раздел), то при сегментной модели распределения процессу выделяется совокупность сегментов, каждый из которых будет иметь свои функциональные обязанности.

К недостаткам данной модели необходимо отнести то, что каждый сегмент должен целиком размещаться в памяти (возникает упоминавшаяся выше проблема неявной неэффективности, связанная с принципом локальности). Также возникают проблемы с откачкой/подкачкой: подкачка осуществляется всем процессом или, по крайней мере, целым сегментом, что зачастую оказывается неэффективно. И поскольку каждый сегмент так или иначе должен быть размещен в памяти, то возникает ограничение на предельный размер сегмента.

5.6Сегментно-страничное распределение

Естественным развитием рассмотренной модели сегментного распределения памяти стала модель сегментно-страничного распределения. Эта модель рассматривает виртуальный адрес, как номер сегмента и смещение в нем. Имеется также аппаратная таблица сегментов, посредством которой из виртуального адреса получается т.н. линейный адрес, который, в свою очередь, представляется в виде номера страницы и величины смещения в ней. А затем, используя таблицу страниц, получается непосредственно физический адрес.

Итак, данный механизм подразумевает, что в процессе имеется ряд виртуальных сегментов, которые дробятся на страницы. Поэтому данная модель сочетает в себе, с одной стороны, логическое сегментирование, а с другой стороны, преимущества страничной организации (когда можно работать с отдельными страницами памяти, не требуя при этом полного размещения сегмента в ОЗУ).

Примером реализации может служить реализация, предложенная компанией Intel. Рассмотрим упрощенную модель этой реализации (Рис. 132.). Виртуальный адрес в этой модели представляется в виде селектора (информации о сегменте) и смещения в сегменте.

1. Сегментно-страничное распределение. Упрощенная модель Intel.

Селектор содержит информацию о локализации сегмента. В модели Intel сегмент может быть одного из двух типов: локальный сегмент, который описывается в таблице локальных дескрипторов LDT (Local Descriptor Table) и который может быть доступен лишь данному процессу, или глобальный сегмент, который описывается в таблице глобальных дескрипторов GDT (Global Descriptor Table) и который может разделяться между процессами. Заметим, что каждая запись таблиц LDT и GDT хранит полную информацию о сегменте (адрес базы, размер и пр.). Итак, в селекторе хранится тип сегмента, после которого следует номер сегмента (номер записи в соответствующей таблице). Помимо перечисленного, селектор хранит различные атрибуты, касающиеся режимов доступа к сегменту.

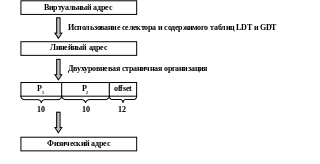

Преобразование виртуального адреса в физический имеет достаточно простую организацию (Рис. 133.). На основе виртуального адреса посредством использования информации из таблиц LDT и GDT получается 32-разрядный линейный адрес, который интерпретируется в терминах двухуровневой иерархической страничной организации. Последние 12 разрядов отводится под смещение в физической странице, а первые 20 разрядов интерпретируют, как 10-разрядный индекс во «внешней» таблице групп страниц и 10-разрядное смещение в соответствующей таблице второго уровня иерархии.

1. Схема преобразования адресов.

Среди особенностей данной модели можно отметить, что можно «выключать» страничную функцию, и тогда модель Intel начинает работать по сегментному распределению. А можно не использовать сегментную организацию процесса, и тогда данная реализация будет работать по страничному распределению памяти.

6Управление внешними устройствами

6.1Общие концепции

6.1.1Архитектура организации управления внешними устройствами

Как отмечалось ранее, при организации взаимодействия работы процессора и внешних устройств различают два потока информации: поток управляющей информации (т.е. поток команд какому-либо устройству управления) и поток данных (поток информации, участвующей в обмене обычно между ОЗУ и внешним устройствами). Рассматривая историю вопроса, необходимо отметить, что управление внешними устройствами претерпело достаточно большие изменения.

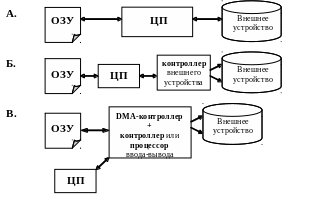

Первой исторической моделью стало непосредственное управление центральным процессором внешними устройствами (Рис. 134..А), когда процессор на уровне микрокоманд полностью обеспечивал все действия по управлению внешними устройствами. Иными словами, поток управления полностью шел через ЦПУ, а наравне с ним через процессор шел и поток данных. Эта модель иллюстрирует синхронное управление: если начался обмен, то, пока он не закончится, процессор не продолжает вычисления (поскольку занят обменом).

1. Модели управления внешними устройствами: непосредственное (А), синхронное/асинхронное (Б), с использованием контроллера прямого доступа или процессора (канала) ввода-вывода.

Вторая модель, появившаяся с развитием вычислительной техники, связана с появлением специализированных контроллеров устройств, которые концептуально располагались между центральным процессором и соответствующими внешними устройствами (Рис. 134..Б). Контроллеры позволяли процессору работать с более высокоуровневыми операциями при управлении внешними устройствами. Таким образом, процессор частично освобождался от потока управления внешними устройствами за счет того, что вместо большого числа микрокоманд конкретного устройства он оперировал меньшим количеством более высокоуровневых операций. Но и эта модель оставалась синхронной.
