Текст из файла (страница 6)

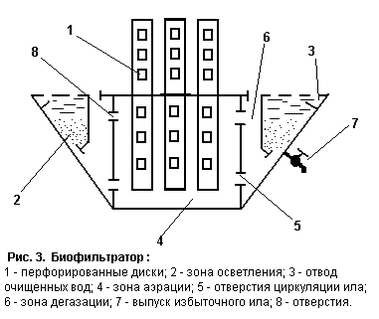

В сорбционной зоне установлены вращающиеся перфорированные диски из пенопласта или подобных материалов. Диски вращаются мотор-редукторм с частотой вращения 10-15 об/мин. За счет градиента давления жидкость и отторгнутая биопленка переливаются через отверстие, устроенное в разделительной перегородке. Укрупненные хлопья активного ила из зоны осветления опускаются вниз и через отверстия подсасываются в аэрационную зону за счет кинематики течения. Таким образом, происходит постоянный обмен биомассы между зонами сорбции и осветления. Очищаемая жидкость поднимается к лотку и отводится за пределы сооружения.

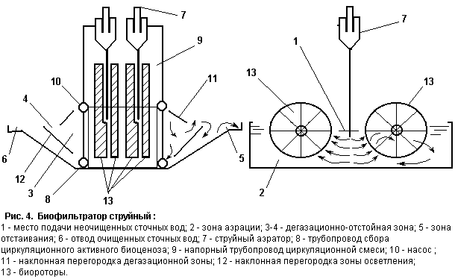

Для интенсификации биотехнологии в биофильтре используется струйная аэрация (Рис. 8), что позволяет исключить механическую систему привода мотор-редуктор. Такой метод очистки применяется дла расходов сточных вод от 0,5 до 1,5 куб.м в сутки и более, с загрузкой от низких до высоких значений концентрации биоразделяемых соединений (БПК).

Струйный биофильтр работает следующим образом. Сточные воды, прошедшие механическую очистку, попадают в аэрационную зону, куда также поступает смесь осветленной жидкости и циркуляционного активного ила. Эта смесь из нижней части осветляется забирается по трубопроводу насосом и через струйный аэратор шахтного типа сбрасывается в аэрационную зону биофильтра. Струя потока вводится в межсекционное пространство (Рис. 8) ниже свободной поверхности на 15-30 см и отражается от специально спланированной поверхности дна. В результате возникают интенсивные воздушные восходящие потоки, которые приводят к движению биоротора.

После контакта очищаемой жидкости в аэрационной зоне смесь или и сточной воды поступает на осветление. Зона осветления разделена на три отсека. В дегазационно-отстойной зоне при низходящем потоке отделяются выносимые из аэрационной зоне пузырьки газа малых размеров. Здесь укрупненные частицы ила осаждаются на дно отстойника и возвращаются в аэрационную систему. Далее смесь поступает во вторую зону отстаивания, где происоходит основной процесс разделения твердой и жидкой фаз с образованием взвешенного слоя, углубляющего процесс биофильтрации. Из этой зоны укрупненные хлопья активного ила также поступают в камеру аэрации. В последующем отделении обеспечивается окончательная очистка сточных вод. Вторая зона отстаивания работает в режиме отстойника. Осаждающиеся хлопья активного ила по стенке емкости сползают в зону их забора насосным агрегатом. Осветленные сточные воды через сбросный лоток отводятся на обеззараживание.

§7. АЭРОБНАЯ БИОЛОГИЧЕСКАЯ ОЧИСТКА СТОЧНЫХ ВОД. АЭРОТЕНКИ

Для полной биологической очистке сточных вод малых населенных пунктов применяются:

• аэрационные установки, работающие по методу полного окисления (аэротенки подлинной аэрации);

• аэрационные установки с аэробной стабилизацией избыточного активного ила.

Установки обоих типов обеспечивают стабильную высокую эффективность очистки сточных вод, могут применятся в любых климатических, грунтовых и гидрогеологических условиях и не требую отвода больших площадей земли.

Установки, работающие по методу полного окисления.

Они предназначены для полной биологической очистки бытовых и близких к ним по составу производственных сточных вод.

Полное окисление органических загрязнений протекает в три фазы. В первой фазе наличия большого количества органических веществ в сточной жидкости обеспечивает быстрое размножение микроорганизмов с непрерывным прогрессированием общего их количества. Во второй фазе нагрузка по органическим загрязнениям на активный значительно ниже и из-за недостаточного количества этих загрязнений размножение микроорганизмов несколько сдерживается. Устанавливается определенное соотношение между количеством поступивших органических веществ и приростом ила.

В третьей фазе размножение микроорганизмов активного ила замедляется из-за недостатка органических загрязнений. Ил как бы находится в «голодном» состоянии. Это заставляет микроорганизмы активного ила использовать не только органические вещества поступившие со сточными водами, но и большую часть органических веществ отмерших микроорганизмов, т.е. минерализовать органическую часть самого активного ила. В результате полного окисления органических загрязнений прирост активного ила настолько мал, что его можно удалять из сооружений через 1-4 месяца.

Компактные установки (КУ) производительностью 12 и 25 куб.м в сутки изготавливаются в заводских условиях в виде единого металлического блока. Все установки конструктивно выполнены в виде аэротенко-отстойников с принудительным возвратом активного ила.

Установки производительностью 12 куб.м в сутки оборудованы механической системой аэрации, остальные - эжекторной или пневматической.

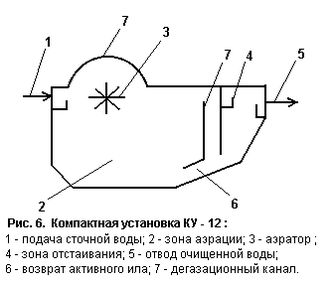

Принцип работы установки (Рис. 9): сточные воды пропускают через решетку и без первичного отстаивания направляют в зону аэрации.

Здесь происходит биологическая очистка сточных вод активным илом, который поддерживается во взвешенном состоянии за счет вращения роторного аэратора. Затем после полутора часового контакта в аэрационном объеме, смеси сточных вод и активного ила по дегазационному каналу поступает в зону отстаивания. Осевший ил через нижнюю щель отстойника возвращается в аэрационную зону. Сверху установка перекрывается щитами для предохранения от замерзания в зимний период.

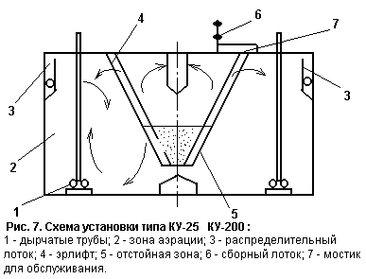

Принцип работы установок КУ -25 - КУ-200 (Рис. 10): до поступления на установку сточную воду пропускают через решетку-дробилку или решетку с ручной очисткой. На установку сточная жидкость поступает через входной патрубок и по подающему лотку перетекает в два распределительных лотка, проходящих по продольным стенкам.

Для предотвращения осаждения взвешенных веществ в лоток подается сжатый воздух. Из распределительных лотков через отверстия с регулируемыми треугольными водосливами сточная вода переливается в аэротенк-отстойник. Аэрационные зоны расположены по продольным стенкам. Воздух в аэрационную зону подается от воздуходувок по воздухопроводам и распределяется через дырчатые трубы. В аэротенка возможно применение эжекционной аэрации.

Отстойная зона расположена в центре установки. Смесь сточных вод и активного ила поступает в зону через нижнюю щель, проходит через взвешенный слой, образованный активным илом, где происходит разделение активного ила и очищенной сточной жидкости. Последняя поднимается к поверхности отстойной зоны, протекает через затопленные отверстия в сборный лоток и по нему отводится из установки. Активный ил увлекается потоком в бункеры отстойной зоны и перекачивается лифтами в аэрационные зоны. Избыточный активный ил периодически (1 раз в 1-4 месяца) удаляется из аэрационных зон на иловые площадки.

Компактные установки КУ-12 - КУ-200 прошли длительные испытания на многих очистных станциях, качество очищенного стока БПК и взвешенным веществам составляет 12-15 мг/л, концентрация аммонийного азота снижается на 40%. Эффективность очистки сточных вод на этих сооружениях повышается, если во вторичных отстойниках использовать тонкослойные модули.

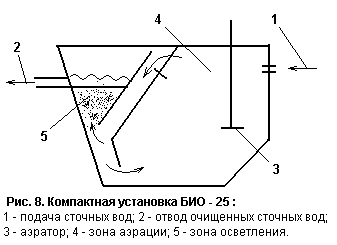

ГПИ «Эстонпроект» была разработана установка БИО заводского изготовления. Она представляет собой аэротенк-отстойник, работающий в режиме продленной аэрации. Принцип работы БИО-25 аналогичен установкам КУ. Продолжительность аэрации около суток. В этих сооружениях использованы эжекторная или пневматическая система аэрации.

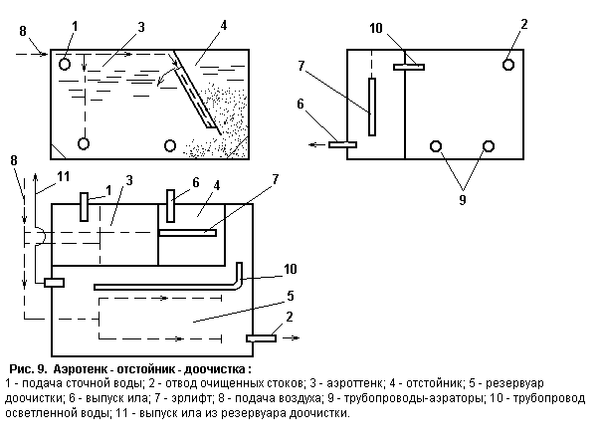

Институтом Уралагропромпроект в 1988 году был разработан проект очистных сооружений канализации. Биологическая очистка осуществляется в аэротенке-отстойнике, совмещенном с сооружением доочистки сточных вод (Рис. 12). Одна секция рассчитана на расход 50 куб.м в сутки. Максимальная пропускная способность очистной станции 500 куб.м в сутки. В зоне аэрации принят режим полного окисления органических загрязнений. Аэрация - пневматическая, среденепузырчатая продолжительность ее в среднем 18-20 часов.

Сточная вода поступает в зону аэрации по трубопроводу диаметром 100 мм, туда же попадает воздух от воздуходувки и циркуляционный активный ил с помощью эрлифта. По истечении периода биологической очистки активный ил со сточной водой поступает во вторичный отстойник, где происходит осветление стоков. Активный ил, находящийся главным образом в нижней части отстойника, эрлифтом подсасывается и перекачивается в зону аэрации. Избыточный активный ил периодически удаляется из зоны аэрации через илопровод диаметром 100 мм на иловые площадки. Осветленная вода поступает по трубопроводу из отстойной зоны в сооружения доочистки стоков. В качестве сооружения доочистки могут быт использованы биореакторы с затопленной загрузкой, либо эту часть сооружений можно использовать как нитрификатор - денитрификатор. Выбор сооружения доочистки зависит от местных условий и требований качества очищенного стока. В каждом конкретном случае необходима частичная реконструкция сооружения доочистки.

Установки, работающие по методу аэробной стабилизации избыточного

активного ила.

Аэробная стабилизация - это процесс окисления органических веществ в присутствии микроорганизмов и кислорода атмосферного воздуха, вводимого принудительно. Этот процесс, с точки зрения кинетики распада органики, аналогичен процессу окисления органических загрязнений в аэротенке.

Аэробная стабилизация осадка приемлема до 1400 куб.м в сутки и более. Поскольку продолжительность процесса зависит от начальной концентрации органических загрязнений и объема образующегося осадка, то для малых расходов стабилизаторы получаются малыми и легко эксплуатируемыми.

В стабилизатора широко применяется как пневматическая (дырчатые трубы), так и механическая (турбинные или струйные аэраторы) аэрация. На процесс стабилизации осадков влияет наличие токсичных, агрессивных и трудно окисляемых веществ при концентрациях, превышающих допустимые.

Метод аэробной стабилизации избыточного ила по сравнению с методом анаэробной обработки осадка имеет такие существенные преимущества:

• простота конструктивного исполнения сооружений;

• отсутствие взрывоопасности;

• хорошие санитарно-гигиенические показатели;

• лучшие водоотдающие свойства;

• легкость автоматизации процесса;

• простота обслуживания сооружений.

Установки заводского изготовления разработаны для очистных станций, они представляют собой блок, объединяющий аэротенк, вторичный отстойник и стабилизатор избыточного активного ила. Система аэрации пневматическая.

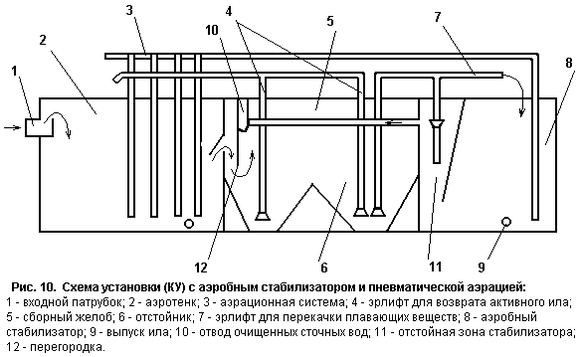

На рис. 13 показана схема компактной установки (КУ) с аэробной стабилизацией или пневматической аэрацией.

Сточная вода, пройдя решетку-дробилку, установленную вне блока, и песколовку, поступает в падающий лоток с четырьмя треугольными регулируемыми водосливами и подаются в аэротенк. Аэротенк - квадратный в плане резервуар, по дну которого положены четыре плети перфорированных труб диаметром 150 мм. Аэротенк расчитан на продолжительность пребывания в нем сточных вод в течении 9 часов в часы максимального притока. С противоположной стороны аэротенка имеются затопленные окна для подачи сточных вод в отстойник.

Отстойник - вертикально типа. В нем устанавливается перегородка, направляющая поток жидкости в нижнюю зону. Сборные лотки осветленной воды выполняют с регулируемыми треугольными водосливами. Осветленная сточная жидкость поступает из вторичных отстойников на сооружения доочистки и обеззараживания. В отстойнике имеются шесть приемников, каждый из которых снабжен эрлифтом с трубопроводом возврата активного ила в аэрационную зону; три приемника имеют эрлифты с трубопроводами, направленными в стабилизатор. Вдоль отстойника расположен мостик для обслуживания, куда вынесены вентили управления эрлифтами. Продолжительность пребывания стоков в отстойнике 1,5 часа.

Поступление в стабилизатор свежих порций активного ила вызывает одновременное отделение такого же объема воды в отстойной зоне стабилизатора, которая отводится вместе с очищенными сточными водами из установки. Выгрузка из стабилизатора обработанного активного ила производится при достижении в нем предельной концентрации ила. Период выгрузки составляет 7-10 суток.

Очистка стоков на это установке осуществляется без первичного отстаивания, БПК очищенного стока составляет 15 мг/л.
