l — расстояние расчетной точки А в рассматриваемом помещении от внешней поверхности наружной сте­ны, м;

Р — удаление противостоящего здания, м;

a, h₁ — ширина окна в плане и высота верхней грани окна над полом, м

П р и м е ч а н и е. При расположении противостоящего здания торцом значения коэффициента R умножают­ся на 1,5.

Геометрический коэффициент естественной освещен­ности определяется с помощью графиков I, II и III (рис. 2, 3 и 4).

Геометрический коэффициент естественной освещен­ности, учитывающий прямой свет неба, в какой-либо точке помещения при боковом освещении определяется по формуле

ε_б = 0,01 (n₁ n₂), (13)

где n₁ — количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 5);

n₂ — количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения (рис. 6).

Геометрический коэффициент естественной освещен­ности, учитывающий свет, отраженный от противостоя­щего здания ε_зд при боковом освещении определяется по формуле

ε_зд=0,01(n n ), (14)

где —количество лучей по графику I, проходящих

от противостоящего здания через световой проем в расчетную точку на поперечном раз­резе помещения (рис. 7);

— количество лучей по графику II, прохо-дящих от противостоящего здания через световой проем в расчетную точку на плане помеще­ния (рис. 6).

Подсчет количества лучей по графикам I и II про­изводится в следующем порядке:

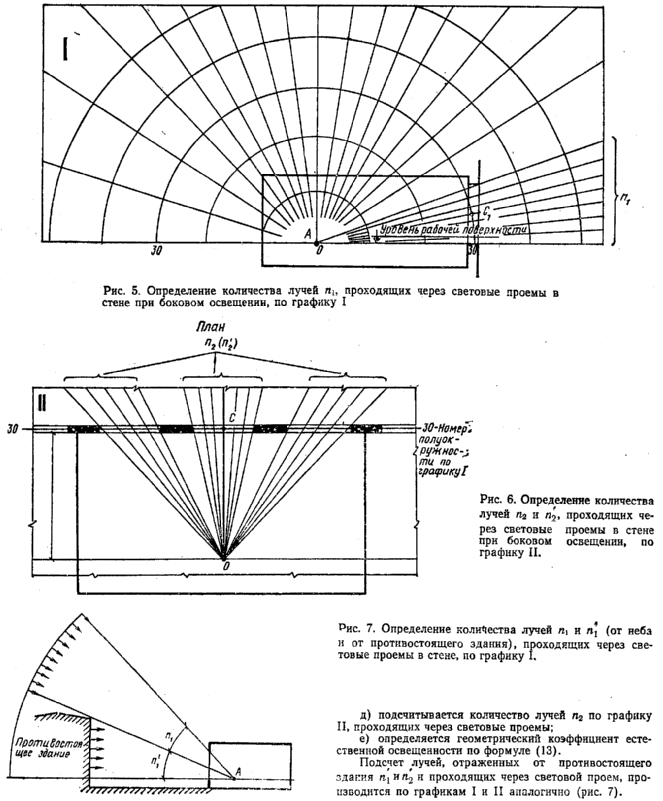

а) график I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой А, а нижняя линия графика—со сле­дом рабочей поверхности (рис. 5);

б) подсчитывается количество лучей п₁, проходящих через световые проемы;

в) отмечается номер полуокружности на графике I, которая проходит через точку С₁ — середину светового проема (рис. 5);

г) график II накладывается на план помещения та­ким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику I, проходили через точку С (рис. 6);

СНиП ІІ-4-79 С.43

СНиП ІI-4-79 С. 44

Геометрический коэффициент естественной освещен­ности в какой-либо точке помещения при верхнем осве­щении ев определяется по формуле

Ε_в = 0,0 1(n₃ n₂) , (15)

где n₃—количество лучей по графику III, проходящих от неба в расчетную точку через световые проемы на поперечном разрезе помещения;

n₂—количество лучей по графику II, проходящих от неба в расчетную точку через световые проемы на продольном разрезе помещения (в случае нескольких световых проемов n₃ и n₂; определяются отдельно для каждого проема, а затем произведения (n3  n2) суммируются).

Подсчет количества лучей по графикам III и II про­изводится в следующем порядке:

а) график III накладывается на чертеж

поперечного разреза помещения, центр графика О совмещается с расчетной точкой Б, а нижняя линия графика III—со следом рабочей поверхности;

б) подсчитывается количество лучей n₃, проходя­щих от неба в расчетную точку Б через световые прое­мы (рис. 8);

в) отмечается номер полуокружности графика III, которая проходит через точку С₂ — середину светового проема;

г) график II накладывается на чертеж продольного разреза помещения таким образом, чтобы его вертикаль­ная ось и горизонталь, номер которой соответствует но­меру полуокружности по графику III, проходили через точку С₂ (рис. 9);

д) подсчитывается количество лучей n₂; по графику II, проходящих от неба через световые проемы;

е) определяется геометрический коэффициент есте­ственной освещенности по формуле (15).

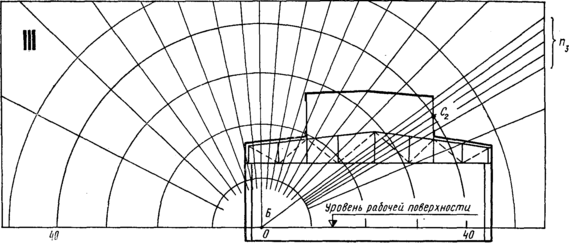

Рис. 8. Определение количества лучей n₃, проходящих через световые проемы при верхнем осве­щении, по графику III

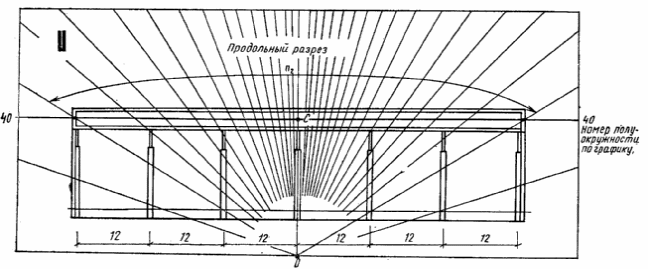

Рис. 9. Определение количества лучей n₂, проходящих через световые проемы при верхнем освещении, по графику II

СНиП ІІ-4-79 С.45

Приложение 6

РЕКОМЕНДУЕМЫЕ ЦВЕТОВЫЕ ХАРАКТЕРИСТИКИ ИСКУССТВЕННЫХ ИСТОЧНИКОВ СВЕТА В ЗАВИСИМОСТИ ОТ ЗРИТЕЛЬНОЙ РАБОТЫ

П р и м е ч а н и я: 1. При расположении здания в I или II поясе светового климата СССР (рис. 1) из диапа­зона цветовых температур выбираются преимущественно значения, приближенные к нижней границе диапазона, в V поясе — к верхней.

2. В скобках указаны менее эффективные источники света.

СНиП ІІ-4-79 С.46

0,25 0,3 0,35 0,4 0,45 0,5

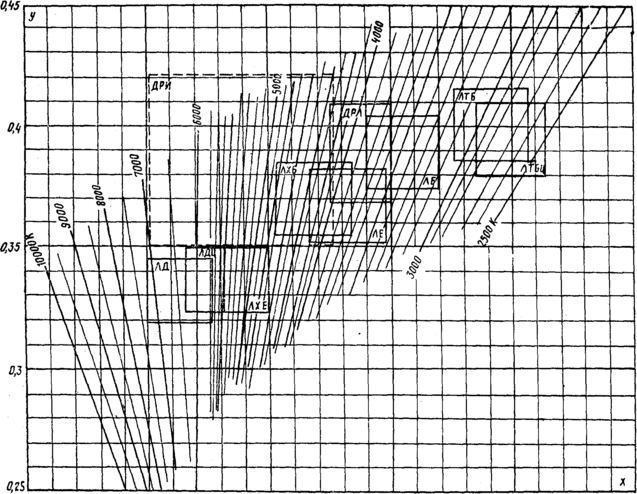

Рис. 10. График для определения цветовой температуры источника света по координатам цветности

Приложение 7

НЕОБХОДИМЫЕ МЕРЫ ПО ОГРАНИЧЕНИЮ ОТРАЖЕННОЙ БЛЕСКОСТИ ПОВЕРХНОСТЕЙ, ОБЛАДАЮЩИХ ЗЕРКАЛЬНЫМ И СМЕШАННЫМ ОТРАЖЕНИЕМ, ПРИ ВЫПОЛНЕНИИ РАБОТ 1-ІV РАЗРЯДОВ

Характеристика работ	Необходимые меры по ограничению отраженной блескости
	источники света в све­тильнике, предназна­ченном для освещения рабочих по­верхностей	светиль­ник	яркость све­тящей поверх­ности све­тильника местного освещения, (кд/м2 )103	расположение светильников местного освещения относительно рабочей поверхности и работающего	воспринимаемое соотношение яркости объекта различения и фона
Работы с металлическими пла-стмассовыми непрозрачными поверхностями (например, раз­личение царапин, рисок и дру­гих дефектов на поверхности изделий и деталей)	Люминес­центные лампы	Пере­крытый рассеи - вателем	От 2,5 до 4	Светящая поверхность светильника должна зеркально отражаться от рабочей поверхности в направлении глаз рабо­тающего (рис. 11,а)	Яркость объекта различения мень­ше яркости фона

СНиП ІІ-4-79 С.47
