Продолжение прил. 7
Характеристика работ | Необходимые меры по ограничению отраженной блескости | ||||
света в светильник, предназначенном для освещения рабочих поверхностей | светильник | яркость светящей поверхности светильника местного освещения, (кд/м2)103 | расположение светильников местного освещения относительно рабочей поверхности и работающего | воспринимаемое соотношение яркости объекта различения и фона | |
Работы с темными поверхностями пластмасс, керамики и других материалов (например, выявление дефектов на грампластинках или черных резинотехнических изделиях) Работы, требующие различения диффузно-отражающих объектов на диффузном фоне через слой прозрачного материала (например, различение показаний измерительных приборов, сборка изделий под прозрачными колпаками, работы с изделиями, покрытыми лаком, различение линий чертежа через кальку) Работы с объектами различения и рабочими поверхностями, обладающими смешанным отражением (например, работы тушью и чтение текста на глянцевой бумаге) | Лампы накаливания Любые » | Прямого света, без рассеи - вателя* Любой » | От 70 до 100 Не нормируется То же | Зеркальное отражение светящей поверхности светильника от рабочей поверхности не должно совпадать с линией зрения работающего (рис. 11, б) Зеркальное отражение светящей поверхности светильника от слоя прозрачного материала не должно совпадать с линией зрения работающего (рис. 11,в) Зеркальное отражение светящей поверхности светильника от рабочей поверхности не должно совпадать с линией зрения работающего (рис. 11, в) | Яркость объекта различения больше яркости фона Любое » |
_____________
* Для местного освещения рекомендуется применять зеркальные лампы местного освещения или зеркальные светильники.

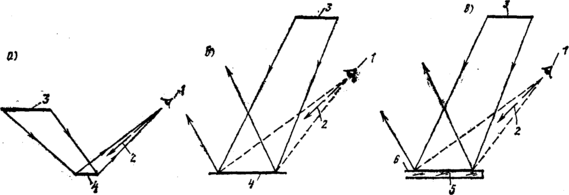

Рис. 11. Схемы расположения светильника, рабочей поверхности и работающего
а — при работах с металлами или светлыми пластмассами; б—при работах с темными пластмассами, керамикой или другими темными материалами: в — при работах с диффузными поверхностями, рассматриваемыми через прозрачный материал, либо поверхностями, обладающими смешанным отражением; 7 — глаз работающего; 2— направление линии зрения работающего; 3— светящая поверхность светильника; 4 — рабочая поверхность; 5 — диффузная рабочая поверхность; 6 — слой прозрачного материала
СНиП 11-4-79 С.48
Приложение 8
ОСВЕЩЕНИЕ АРХИТЕКТУРНЫХ ОБЪЕКТОВ
1. Освещение архитектурных объектов должно обеспечивать выразительность объемно-пространственной и цветовой композиции архитектурных ансамблей и отдельных объектов, подчеркивать их идейно-художественные, функциональные и пластические особенности и градостроительное значение.
Установки освещения не должны производить слепящего действия на водителей транспорта и пешеходов.
2. Объектами освещения должны быть наиболее важные в композиционном отношении общественные здания и сооружения, а также памятники архитектуры и культуры.
3. Среднюю яркость освещаемых фасадов зданий и сооружений в зависимости от расчетной яркости фона, характерной для улиц и площадей, на которых они расположены, и определяющей уровень адаптации глаз наблюдателей, следует принимать по табл. 37.
Таблица 37
Расположение освещаемого объекта | Характерная яркость фона, кд/м2 | Средняя яркость освещаемого фасада, кд/м2 |
Улица или площадь категории А Улица или площадь категории Б Улица или площадь категории В Парк, бульвар | Более 5 От 1 до 5 Менее 1 Менее 1 | 10 6 4 4 |
4. Для расчета средней яркости фасадов зданий и сооружений коэффициенты отражения материалов поверхностей фасадов с диффузным отражением следует принимать по табл. 38.
5. Среднюю освещенность фасадов зданий и сооружений, поверхности которых обладают неполностью диф-
фузным отражением, в зависимости от расчетной яркости фона и коэффициентов отражения отделочных материалов следует принимать по табл. 38.
6. При равномерном освещении фасадов зданий и сооружений или их частей отношение максимальной освещенности к минимальной должно быть не больше 3:1, а при наличии на фасаде рельефной отделки — 5:1.
При акцентировании светом отдельных элементов фасадов или при системе неравномерного освещения фасадов величина неравномерности освещенности не регламентируется.
7. Монументы и памятники, имеющие самостоятельное архитектурное значение в окружающем ансамбле и многосторонний обзор, следует освещать с нескольких сторон с четко выраженным основным направлением освещения, определяющим главную вертикальную плоскость. Остальные памятники, как правило, должны освещаться со стороны основного направления наблюдения.
Среднюю освещенность памятников в главной вертикальной плоскости следует принимать по табл. 38. Освещенность в других плоскостях устанавливается в зависимости от требуемого художественного эффекта.
8. Выбор источников света и светофильтров (при цветном освещении) для осветительных приборов следует производить с учетом цветовых и отражательных характеристик фасадов объектов и зеленых насаждений, а также цветопередачи лиц людей, находящихся в освещенной зоне.
Для освещения объектов, имеющих «холодные» цветовые оттенки поверхностей, и зелени следует, как правило, применять источники света с высокой цветовой температурой (лампы ДРЛ, ДРИ, люминесцентные лампы ЛД, ЛХБ и т.п.).
Для освещения объектов, окрашенных в «теплые» цвета, а также зон с интенсивным пешеходным движением, следует применять преимущественно источники света с низкой цветовой температурой (лампы накаливания, в том числе галогенные, люминесцентные лампы типа ЛТБ, ЛБ, ДНаТ и т. п.).
Т а б л и ц а 38
Материал облицовки или окраски фасада памятника | Коэффициент отражения материала | Наименьшая средняя освещенность, лк | |||||
Фасада здания при яркости фона, кд/м2, характерной для улиц и площадей | Памятника при яркости фона, кд/м2, характерной для улиц и площадей | ||||||
категории В - менее I | категории Б - от 1 до 5 | категории А - более 5 | категории В - менее 1 | категории Б - от 1 до 5 | категории А - более 5 | ||
1. Белый 2. Светлый 3. Средней светлоты 4. Темный 5. Черный | Более 0,6 Св. 0,45 до 0,6 Св. 0,3 до 0,45 От 0,15 до 0,3 Менее 0,15 | 20 30 50 75 100 | 30 50 75 100 150 | 50 75 100 150 200 | 30 50 75 100 150 | 50 75 100 150 200 | 75 100 150 200 300 |
П р и м е ч а н и я: I. При расположении объекта освещения вне городской территории и наблюдении его на фоне неба или неосвещенной зелени расчетная яркость фона принимается менее 1 кд/м2.
2. При расположении объекта освещения вблизи зданий с большими светящимися поверхностями (например, здания со значительными площадями остекления, через которые видны освещенные интерьеры) расчетную яркость фона следует принимать более 5 кд/м2.
3. Освещенности, приведенные в табл. 38, допускается увеличивать при освещении зданий и сооружений, обозреваемых с расстояний более 1 км, и памятников, обозреваемых с расстояния более 300 м, а также зданий с архитектурными деталями малых размеров, имеющими существенное значение для восприятия архитектуры зданий в целом.
4. Среднюю вертикальную освещенность памятников, расположенных вне городской территории или рассматриваемых на фоне зелени, неба, в парках, садах и т. п., допускается уменьшать вдвое по сравнению с величинами, приведенными в табл. 38.
СОДЕРЖАНИЕ
Стр.
1. Общие положения ........ 3
2. Естественное освещение ..........… .17
3. Совмещенное освещение ........ 19
4. Искусственное освещение ........... 20
Освещение помещений производственных и складских зданий..........................….20
Освещение помещений жилых, общественных и вспомогательных зданий 22
Освещение площадок предприятий и мест производства работ вне зданий 23
Аварийное, эвакуационное и охранное освещение ...... 25
5.Наружное освещение городов, поселков и сельских населенных пунктов .....................25
Приложение 1. Термины .............. 29
Приложение 2. Определение разряда работ при расстоянии от объекта различения до глаз работающего более 0,5 м ....... 31
Приложение 3. Освещенность некоторых помещений и производственных участков в зданиях различного назначения 31
Приложение 4. Эксплуатационные группы светильников ....... 33
Приложение 5. Расчет естественного освещения ......... 34
Приложение 6. Рекомендуемые цветовые характеристики искусственных источников света в зависимости от зрительной работы ... 44
Приложение 7. Необходимые меры по ограничению отраженной блескости поверхностей, обладающих зеркальным и смешанным отражением, при выполнении работ I—IV разрядов .. 46
Приложение 8. Освещение архитектурных объектов ...... 48
Г о с с т р о й СССР
Глава СНиП ІІ-4-79
ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ
