а) при боковом освещении по формуле
б) при верхнем освещении по формуле
в) при верхнем и боковом освещении по формуле
где εб — геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет неба, определяемый по графикам I и II (рис. 2 и 3);
q — коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяемый по табл. 35;
зд — геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, определяется по графикам I и II;
R — коэффициент, учитывающий относительную яркость противостоящего здания, принимаемый по табл. 36;
εb — геометрический КЕО в расчетной точке при верхнем освещении, определяемый по графикам ІІІ и II (рис. 4 и 3);
εср — среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности н плоскости характерного вертикального разреза помещения, определяемой из соотношения
εср= (εв1+ εв2+ εв3+…+ εвN) , (11)
где N — количество расчетных точек;
εв1, εв2, εв3; εвN — геометрический КЕО в расчетныx точках.
Среднее значение КЕО еср при верхнем или верхнем и боковом освещении определяется по формуле
eср= (
+е2+е3+…+еN-1+
) , (12)
где N — количество точек, в которых определяется КЕО;
e1, e2, e3, eN — значення КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения, определяемые по формулам (9) и (10).
Расчетные значения КЕО ep , полученные по формулам (8), (9), (10), (12), следует округлять до десятых долей. Допускается отклонение расчетного значения КЕО eР от нормированного КЕО ен на ±10%.
Т а б л и ц а 35
Значения коэффициента q
Угловая высота середины светопроема над рабочей поверхностью, град | Значения коэффициента q | |
в зоне с устойчивым снежным покровом | на остальной территории СССР | |
2 6 10 14 18 22 26 30 34 38 42 46 50 54 58 62 66 70 74 78 82 86 90 | 0,71 0,74 0,77 0,80 0,84 0,86 0,90 0,92 0,95 0,98 1,00 1,04 1,08 1,12 1,16 1,18 1,21 1,23 1,25 1,27 1,28 1,28 1,29 | 0,46 0,52 0,58 0,64 0,69 0,75 0,80 0,86 0,91 0,96 1,00 1,04 1,08 1,12 1,16 1,18 1,21 1,23 1,25 1,27 1,28 1,28 1,29 |
П р и м е ч а н и е. При промежуточных значениях угловой высоты значения коэффициента q находятся линейной интерполяцией.
С
НиП ІІ-4-79 С.39

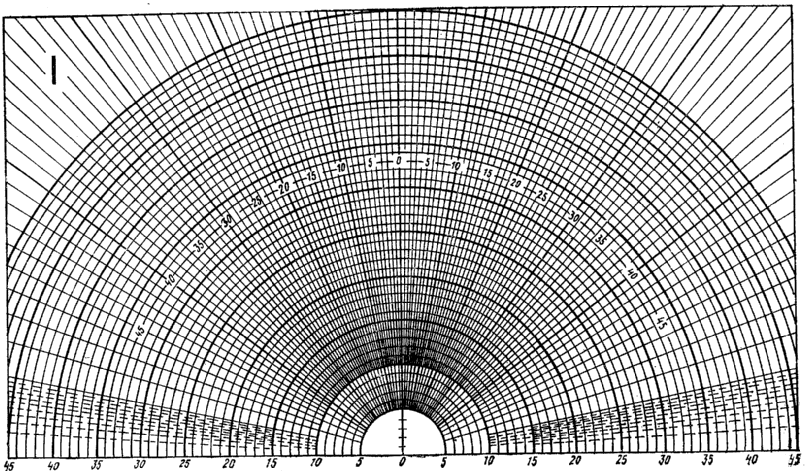

Рис.2. График I А.М. Данилюка для подсчета n1 и
СНиП II-4-79 С.40

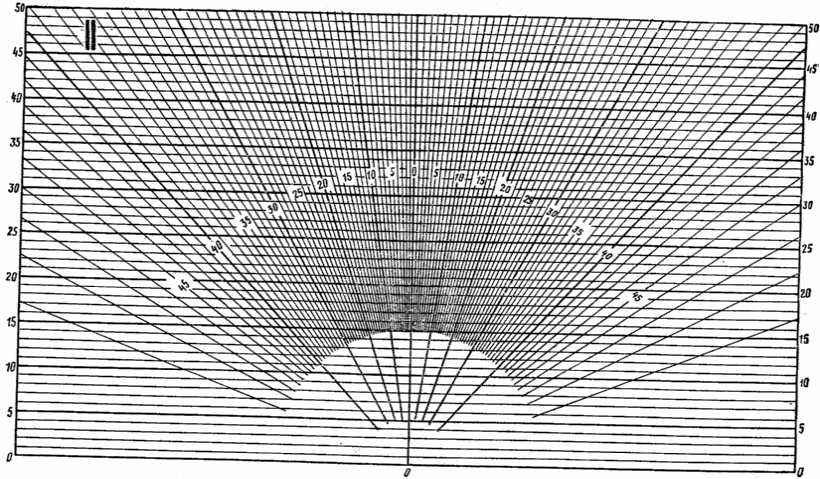

Рис.3 График ІІ А.М. Данилюка для подсчета n2 и
СНиП ІІ-4-79 С.41

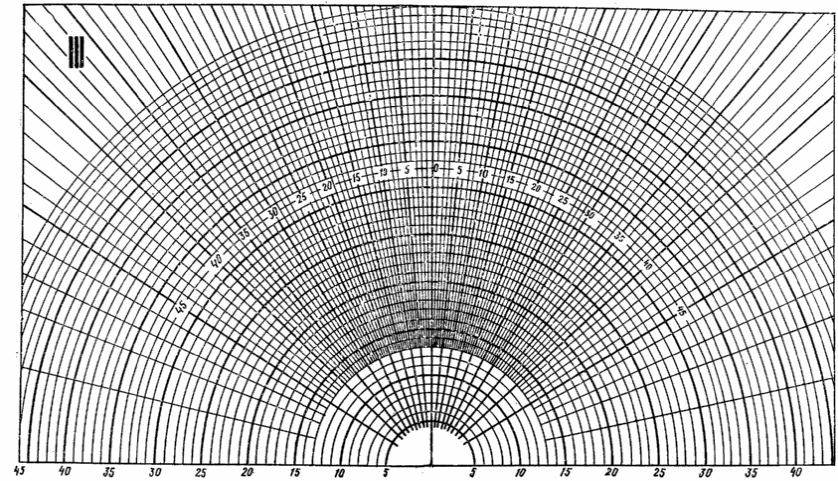

Рис.4. График ІІІ для подсчета n3
СНиП ІІ-4-79 c.42
Т а б л и ц а 36
Значения коэффициента R
Отделочный материал фасада противостоящего здания | Индекс противостоящего здания в плане | Индекс противостоящего здания в разрезе | Схема расположения противостоящего здания | |||||||
0,1 | 0,5 | 1 | 1,5 | 3 | 3 | 4 | 5 и более | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 1,5 3 6 10 и более | 0,14 0,14 0,14 0,14 0,14 | 0,25 0,23 0,21 0,2 0,18 | 0,26 0,25 0,23 0,22 0,2 | 0,23 0,22 0,2 0,2 0,18 | 0,2 0,19 0,18 0,17 0,16 | 0,15 0,14 0,12 0,12 0,11 | 0,11 0,1 0,08 0,08 0,08 | 0,06 0,05 0,04 0,04 0,04 | |
Блоки облицовочные керамические | 1 1,5 3 6 10 и более | 0,16 0,16 0,16 0,16 0,16 | 0,3 0,26 0,24 0,23 0,21 | 0,3 0,28 0,26 0,25 0,23 | 0,26 0,25 0,24 0,23 0,21 | 0,23 0,22 0,2 0,2 0,18 | 0,17 0,16 0,14 0,13 0,12 | 0,13 0,12 0,1 0,09 0,09 | 0,07 0,06 0,05 0,05 0,04 | |
Краска фасадная цветная на бетоне светлая атмосферо- стойкая | 1 1,5 3 6 10 и более | 0,2 0,2 0,2 0,2 0,2 | 0,36 0,33 0,3 0,29 0,26 | 0,37 0,35 0,33 0,32 0,29 | 0,33 0,32 0,3 0,29 0,26 | 0,29 0,28 0,25 0,24 0,23 | 0,21 0,2 0,18 0,17 0,16 | 0,16 0,15 0,12 0,12 0,11 | 0,08 0,07 0,06 0,06 0,05 | |
Краска фасадная на бетоне белая атмо-сферостойкая | 1 1,5 3 6 10 и более | 0,25 0,25 0,25 0,25 0,25 | 0,45 0,42 0,38 0,37 0,33 | 0,46 0,44 0,41 0,4 0,36 | 0,4 0,4 0,37 0,36 0,32 | 0,37 0,35 0,32 0,31 0,28 | 0,27 0,24 0,22 0,21 0,19 | 0,2 0,19 0,15 0,15 0,14 | 0,1 0,09 0,08 0,08 0,07 |
lп,Н — длина и высота противостоящего здания, м;
