Лабораторная работа №12
«Исследование передачи изображений совместимой цветной телевизионной системой»
Цель работы:
-
Изучение обобщенной структуры совместимой ЦВ ТВ системы, а также вида сигналов основных цветов, яркостного и цветоразностных (ЦТР), получаемых от тест-объектов типа стандартны ЦВ и черно-белых (ЧБ)полос;
-
Исследование влияния на передачу изображений (ПИ) амплитуд указанных выше сигналов передающей части ТВ системы;
-

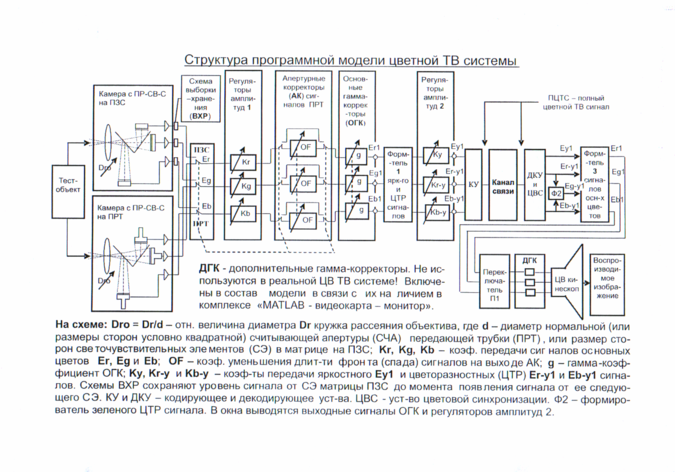

Ознакомление с влиянием на ПИ типа используемых преобразователей свет-сигнал, апертурной и гамма коррекции, кружка рассеяния объектива передающей камеры и некоторых неисправностей приемной части ТВ системы.
1. Исследование влияния на восстановленное изображение (ВИ) яркости тест-объектов (ТО)и изменения амплитуд сигналов основных цветов.
1.1 Ознакомление с сигналами основных цветов (Er1, Eg1, Eb1), яркостным (Ey1) и цветоразностными (Er-y1, Eg-y1).
Таблица 1
| № п. | Сигнал | Амплитуды сигналов от разных цветов ТО ЦВ1 | Полярность сигналов | |||||||
| Б | Ж | Г | З | П | К | С | Ч | |||
| 1 | Er1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | Однополярный (положительный) |
| Eg1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | ||
| Eb1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | ||
| Ey1 | 1 | 0,9 | 0,7 | 0,6 | 0,4 | 0,3 | 0,1 | 0 | ||
| Er-y1 | 0 | 0,1 | -0,7 | -0,6 | 0,6 | 0,7 | -0,1 | 0 | Двуполярный | |
| Eb-y1 | 0 | -0,9 | 0,3 | -0,6 | 0,6 | -0,3 | 0,9 | 0 | ||
| Амплитуды сигналов от разных цветов ТО ЧБ1 | Отличие сигналов ЧБ1 от ЦВ1 | |||||||||
| 3 | Er1 | 1 | 0,9 | 0,7 | 0,6 | 0,4 | 0,3 | 0,1 | 0 | Однополярный, положительный Er1 = Eg1 = Eb1 |
| Eg1 | 1 | 0,9 | 0,7 | 0,6 | 0,4 | 0,3 | 0,1 | 0 | ||
| Eb1 | 1 | 0,9 | 0,7 | 0,6 | 0,4 | 0,3 | 0,1 | 0 | ||
| Ey1 | 1 | 0,9 | 0,7 | 0,6 | 0,4 | 0,3 | 0,1 | 0 | Совпадает | |
| Er-y1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Отсутствуют | |
| Eb-y1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Вывод: 1) от ЧБ тест-объекта сигналы основных цветов и яркостного совпадают, цветоразностные сигналы отсутствуют.
2) от ЦВ тест-объекта сигналы основных цветов однополярные, а цветоразностные – двуполярные. Яркостной сигнал такой же как и от ЧБ тест-объекта.

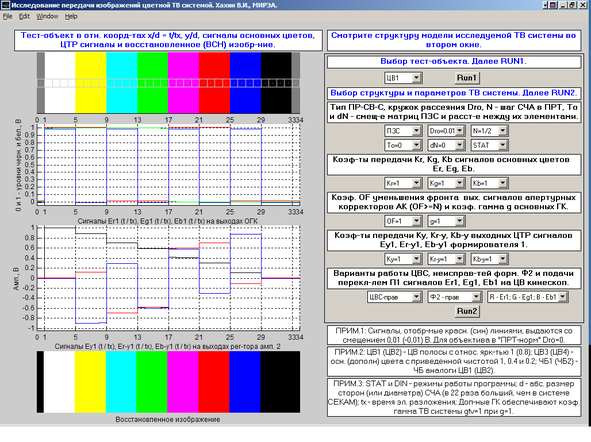

ЦВ1

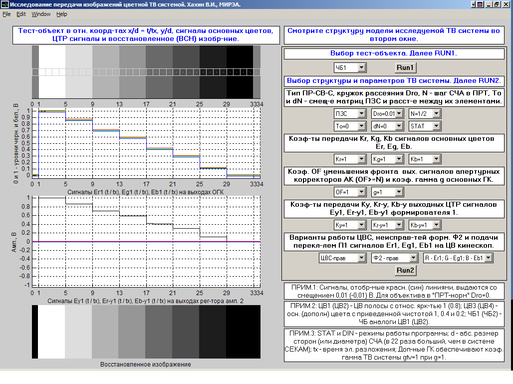

ЧБ1
1.2 Исследование влияния на ВИ яркости тест-объектов и амплитуд сигналов основных цветов (Er1, Eg1, Eb1).
Таблица 2
| № п. | ТО | Коэф. передачи | Амплитуды сигналов от желт, голубого цвета | Отличие ВИ от ТО ЦВ1 по яркости и цвету | |||||||
| Kr | Kg | Kb | Er1 | Eg1 | Eb1 | ||||||
| 1 | ЦВ1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | Нет отличий |
| 2 | ЦВ2 | 1 | 1 | 1 | 0,8 | 0 | 0,8 | 0,8 | 0 | 0,8 | Уменьшилась яркость до 0,8 |
| 3 | ЦВ1 | 0,8 | 0,8 | 0,8 | 0,8 | 0 | 0,8 | 0,8 | 0 | 0,8 | |
| 5 | 0,5 | 1 | 1 | 0,5 | 0 | 1 | 1 | 0 | 1 | Изменились цвета (преобладает синий) | |
| 6 | 0,01 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 1 | ||
| 8 | 1 | 0,5 | 1 | 1 | 0 | 0,5 | 0,5 | 0 | 1 | Изменились цвета (преобладает красный) | |
| 9 | 1 | 0,01 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | ||
| 11 | 1 | 1 | 0,5 | 1 | 0 | 1 | 0 | 0 | 0,5 | Изменились цвета (Б→Ж; Г→З; П→К) | |
| 12 | 1 | 1 | 0,01 | 1 | 0 | 1 | 0 | 0 | 0 | ||
| № | ТО | Коэф. передачи | Амплитуды сигналов от состав-й белого цвета | Отличие ВИ от ТО ЧБ1 по яркости и цвету | |||||||
| Kr | Kg | Kb | Er1 | Eg1 | Eb1 | ||||||
| 13 | ЧБ1 | 1 | 1 | 1 | 1 | 1 | 1 | Нет отличий | |||
| 14 | ЧБ2 | 1 | 1 | 1 | 0,8 | 0,8 | 0,8 | Уменьшилась яркость до 0,8 | |||
| 15 | ЧБ1 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | ||||
| 17 | 0,5 | 1 | 1 | 0,5 | 1 | 1 | Преобладает голубой | ||||
| 18 | 0,01 | 1 | 1 | 0 | 1 | 1 | |||||
| 20 | 1 | 0,5 | 1 | 1 | 0,5 | 1 | Преобладает пурпурный | ||||
| 21 | 1 | 0,01 | 1 | 1 | 0 | 1 | |||||
| 23 | 1 | 1 | 0,5 | 1 | 1 | 0,5 | Преобладает желтый | ||||
| 24 | 1 | 1 | 0,01 | 1 | 1 | 0 | |||||
Вывод: 1) при изменении яркости ЦВ (ЧБ) тест-объекта и одновременно амплитуды основных цветов приводит к изменению яркости ВИ. Так при их уменьшении уменьшается яркость ВИ.
2) изменение в ЦВ ТВ системе двух (одного) сигналов основных цветов приводит к цветовому искажению изображения как в ЦВ ТВ так и в ЧБ ТВ, что недопустимо.
