П6
П9
П12
П18
П24
2. Исследование влияния на ВИ амплитуд яркостного (Ey1) и цветоразностных (Er-y1, Eb-y1) сигналов.
Таблица 3
| № п. | ТО | Коэф. передачи | Амплитуды сигналов от желтого, голубого цвета | Отличие ВИ от ТО ЦВ1 по яркости и цвету | |||||||
| Ky | Kr-y | Kb-y | Ey1 | Er-y1 | Eb-y1 | ||||||
| 1 | ЦВ1 | 1 | 1 | 1 | 0,9 | 0,7 | 0,1 | -0,7 | -0,9 | 0,3 | Нет отличий |
| 2 | ЦВ2 | 1 | 1 | 1 | 0,7 | 0,58 | 0,1 | -0,59 | -0,7 | 0,2 | Яркость 0,8 |
| 3 | ЦВ1 | 0,8 | 0,8 | 0,8 | 0,7 | 0,58 | 0,1 | -0,59 | -0,5 | 0,2 | |
| 4 | 0,5 | 1 | 1 | 0,42 | 0,39 | 0,1 | -0,7 | -0,9 | 0,3 | Уменьшилась яркость (Б→С) | |
| 5 | 0,01 | 1 | 1 | 0 | 0 | 0,1 | -0,7 | -0,9 | 0,3 | ||
| 6 | 1 | 0,5 | 0,5 | 0,9 | 0,7 | 0,1 | -0,4 | -0,5 | 0,1 | Уменьшилась насыщенность | |
| 7 | 1 | 0,3 | 0,3 | 0,9 | 0,7 | 0,01 | -0,2 | -0,3 | 0,01 | ||
| 8 | 1 | 0,5 | 1 | 0,9 | 0,7 | 0,1 | -0,3 | -0,9 | 0,3 | Пропал красный | |
| 9 | 1 | 0,01 | 1 | 0,9 | 0,7 | 0,1 | 0 | -0,9 | 0,3 | ||
| 10 | 1 | 1 | 0,5 | 0,9 | 0,7 | 0,1 | -0,7 | -0,5 | 0,1 | Пропал синий | |
| 11 | 1 | 1 | 0,01 | 0,9 | 0,7 | 0,1 | -0,7 | 0 | 0 | ||
| № | ТО | Коэф. передачи | Амплитуды сигналов от сост-й белого цвета | Отличие ВИ от ТО ЧБ1 по яркости и цвету | |||||||
| Ky | Kr-y | Kb-y | Ey1 | Er-y1 | Eb-y1 | ||||||
| 12 | ЧБ1 | 1 | 1 | 1 | 0,9 | 0 | 0 | Нет отличий | |||
| 13 | 0,5 | 1 | 1 | 0,5 | 0 | 0 | Пропадает яркость (черная полоса) | ||||
| 14 | 0,01 | 1 | 1 | 0 | 0 | 0 | |||||
| 15 | 1 | 0,01 | 1 | 0,9 | 0 | 0 | Нет отличий | ||||
| 16 | 1 | 1 | 0,01 | 0,9 | 0 | 0 | |||||
| 17 | 1 | 0,01 | 0,01 | 0,9 | 0 | 0 | Нет отличий | ||||
Вывод: 1) при изменении яркости ЦВ тест-объекта изменяются яркостной и ЦТР сигналы. Так при уменьшении яркости ЦВ уменьшаются амплитуды яркостного и ЦТР сигналов.
2) изменение яркостного сигнала приводит к уменьшению яркости ВИ как в ЦВ ТВ так и в ЧБ ТВ.
3) уменьшение сразу двух ЦТР сигналов приводит к уменьшению цветовой насыщенности ВИ, а при уменьшении одного из ЦТР сигналов приводит к уменьшению его доли в ВИ. На ЧБ ВИ это ни как не сказывается

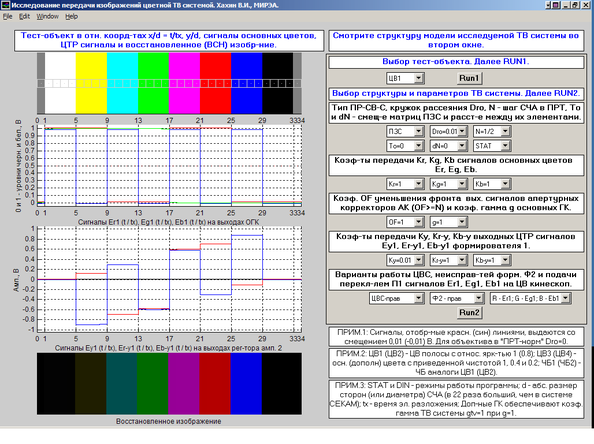

Пункт 5

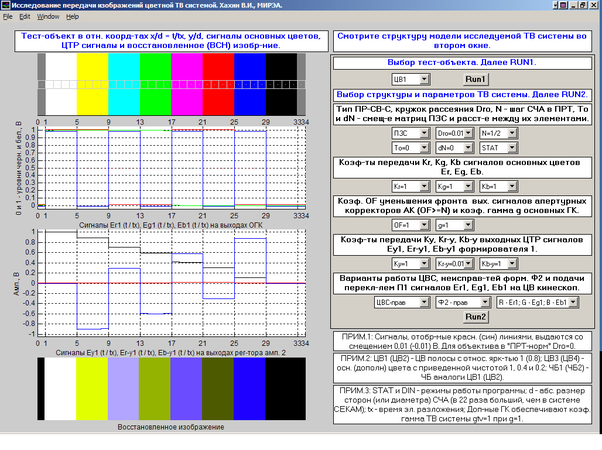

Пункт 9
Пункт 11

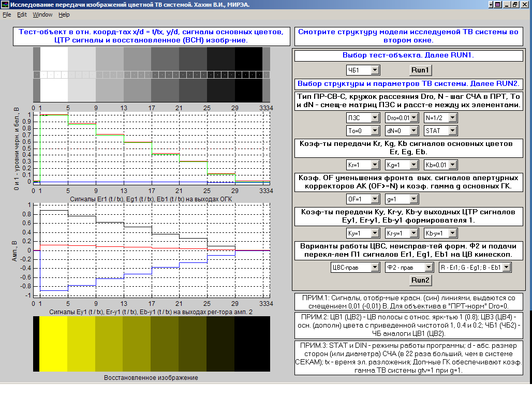

Пункт 14

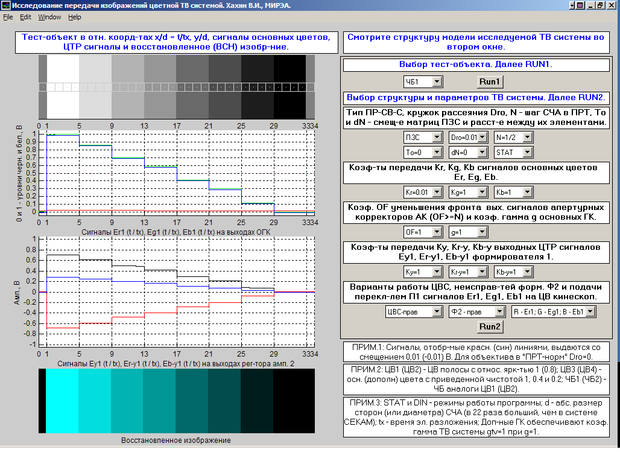

Пункт 16

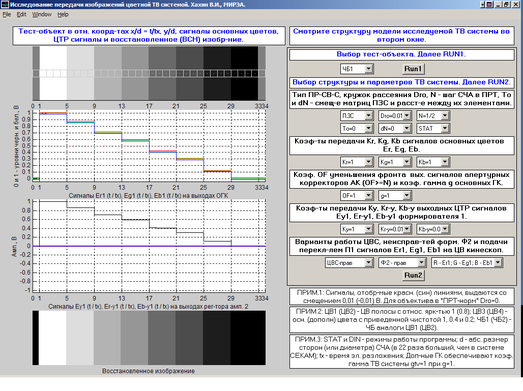

17 Пункт
1
3. Ознакомление с влиянием на воспроизводимое изображение (ВИ) неисправностей приемного тракта ЦВ ТВ системы.
3.1 Сопоставление ВИ при правильной и ошибочной подаче сигналов основных цветов (Er1, Eg1, Eb1) на красный, зеленый и синий прожекторы ЦВ кинескопа.
При положении переключателя П1-1: R-Er1, G-Eg1, B-Eb1.
При положении переключателя П1-5: R-Eb1, G-Er1, B-Eg1.
Таблица 4
| № п | Пер-ль | Цвета 8-ми полос ВИ (слева направо) от ТО ЦВ1 | |||||||
| 1 | П1-1 | белый | желтый | голубой | зеленый | пурпур | красный | синий | черный |
| 5 | П1-5 | белый | голубой | пурпур | синий | желтый | салатов | красный | черный |
При П1-1
При П1-5
3.2 Оценка цвета полосы ВИ.
Из таблицы 4 для пятой полосы воспроизводимого изображения при положении переключателя П1 в П1-5 рассчитать координаты цветности и положение в колориметрической системе RGB точки выделенного цвета.
Для исправной модели ЦВ ТВ системы.
Eg-y1 = - 0,51Er-y - 0,19Eb-y1;
Er1 = Er-y1+Ey1; Eg1 = Eg-y1 + Ey1; Eb1 = Eb-y1 + Ey1
Ey1 = 0,6 ; Er-y = - 0,6; Eb-y1 = - 0,6
Неисправная модель ЦВ ТВ системы.
Er1 = Eb-y1+ Ey1; Eg1 = Er-y1 + Ey1; Eb1 = Eg-y1 + Ey1
Eg-y1= - 0,51Er-y1 - 0,19Eb-y1 = 0,4
E = Er1 + Eg1 + Eb1; r = Er1/E; g = Eg1/E; b = Eb1/E
E
r1 = -0,6 + 0,6 = 0 ;
Eg1 = -0,6 + 0,6= 0; r = 0
Eb1 = = 0,4 + 0,6 = 1 g = 0
E = 1 + 0 + 0 = 1; b = 1
