2 Моделирование трехфазной асинхронной машины в MatLab.

2.1 Описание виртуальной лабораторной установки.

Виртуальная лабораторная установка представлена на рисунке 2.1 (файл akz1).

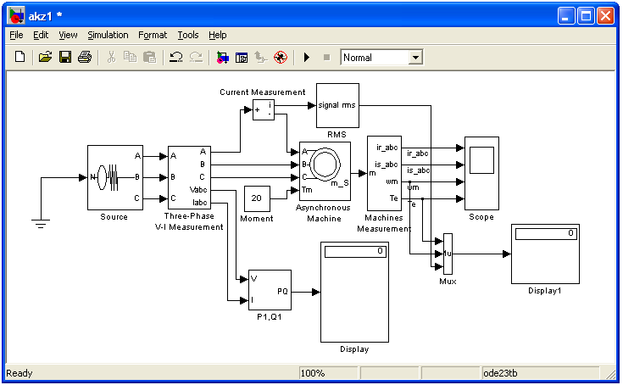

Рисунок 2.1 - Модель для исследования асинхронной машины

Она содержит:

- источник переменного трехфазного напряжения Source из библиотеки Power System Blockset /Extras/Electrical Sources;

- измеритель трехфазного напряжения и тока Three-Phase V-1 Measurement из библиотеки Power System Blockset/Extras/Measurement;

- исследуемую трехфазную асинхронную машину Asynhronous Machine из библиотеки Power System Blockset/Machines;

- измеритель активной и реактивной мощности P1 Q1 из библиотеки Power System Blockset/Extras/Measurement;

- блок Display для количественного представления измеренных мощностей и блок Scope для наблюдения тока ротора и статора, а также скорости и момента асинхронной машины из главной библиотеки Simulink/Sinks;

- блок Moment для задания механического момента на валу машины из главной библиотеки Simulink/Source;

- блок Machines Measurement из библиотеки Power System Blockset/Machines;

- блок Displa1l для количественного представления измеренных электромагнитного момента (Нм) и скорости (рад/с) машины из главной библиотеки Simulink/Sinks;

- блок Мих, объединяющий три сигнала в один векторный из главной библиотеки Simulink/Sygnal & System.

Окно настройки параметров асинхронной машины показано на рисунке 2.2.

В полях окна последовательно задаются:

- тип ротора (Rotor Type), в выпадающем меню этого поля можно задать либо короткозамкнутый, либо фазный ротор;

- система отсчета при анализе (Reference frame)

- мощность, номинальное действующее линейное напряжение и частота;

- параметры схемы замещения статора;

- параметры схемы замещения ротора;

- параметры ветви намагничивания;

- момент инерции, коэффициент вязкого трения, число пар полюсов;

- начальные условия для моделирования (скольжение, положение ротора, токи статора и их начальные фазы).

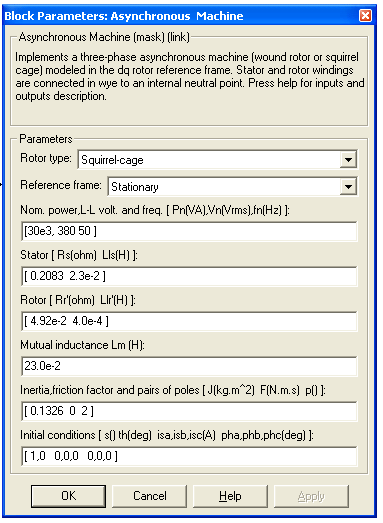

Рисунок 2.2 - Окно настройки параметров асинхронной машины

Параметры машины частично берутся из паспортных данных, а частично рассчитываются по уравнениям 2.1…2.12 , либо используя программу (рисунка 2.3, файл as1. m).

Точный расчет параметров схемы замещения асинхронной машины на основании ее паспортных данных является весьма трудной задачей, так как ее момент связан с параметрами нелинейной зависимостью. Кроме того, сама электрическая машина является, по существу, системой с переменными параметрами. Поэтому изложенная ниже методика не претендует на высокую точность расчета вышеуказанных параметров.

В качестве объекта исследования выбран асинхронный короткозамкнутый двигатель типа RA 200 L4 Ярославского электромеханического завода, справочные параметры которого приведены в таблица 2.1. Номинальное линейное напряжение 380 В.

Таблица 2.1 Параметры асинхронного двигателя

Тип

Двигателя

Номинальная мощность Рн, кВт

Масса, кг

Номинальная частота вращения, nн, мин-1

К.п.д. η, %

Cos φ

Номинальный ток Iн, A

Динамический момент инерции J, кг·м2

1

2

3

4

5

6

7

8

9

10

11

RA200L4

30

200

1475

91

0,86

59

7,7

2,7

3,2

0,1326

Исходя из данных этой таблицы определяются:

1. Синхронная частота (частота вращения магнитного поля), мин-1

(2.1)

где f=50 Гц – частота сети;

2р – число пар полюсов статора.

2. Номинальное скольжение

, (2.2)

где пнноминальная частота вращения двигателя.

3. Номинальная угловая скорость вращения ротора

(2.3)

4. Угловая скорость вращения магнитного поля

(2.4)

5. Номинальный, максимальный и пусковой моменты:

(2.5)

6. Критическое скольжение, соответствующее максимальному моменту электродвигателя

, (2.6)

7. Приведенное активное сопротивление ротора

(2.7)

где ΔРм =(0,01…0,05)Рм – механические потери. Меньшие значения соответствуют машинам с большей выходной мощностью. Принимаем ΔРм =0,01Рм

8. Сопротивление статора

(2.8)

где Uн = 380 В – номинальное линейное напряжение машины;

С = 1,02…1,05 –коэффициент приведения (меньшие значения для машин большей мощности).

9. Приведенная индуктивность рассеяния ротора

(2.9)

где kI = IП./Iн .

10. Индуктивность статора

11. Взаимоиндукция

(2.11)

12. Проверяем коэффициент приведения

(2.12)

Полученное значение сравниваем с принятым коэффициентом С и при необходимости повторяем расчет параметров с 8 по 12 пункт несколько раз для совпадения принятого и рассчитанного коэффициента приведения.

Программа для точного расчета находится в файле as.m. В ней организованы циклы по коэффициенту приведения С. После выполнения программы, результаты расчета появляются в окне MatLab. Из этих данных выбираем те, где заданная величина С и рассчитанная С1 наиболее близки.

Результаты расчета:

Rr Rs Lsp Ls Lm C C1

ans = 0.0492 0.2103 0.0004 0.0233 0.0230 1.0000 1.0168

ans = 0.0492 0.2093 0.0004 0.0233 0.0230 1.0100 1.0166

ans = 0.0492 0.2083 0.0004 0.0233 0.0230 1.0200 1.0164

ans = 0.0492 0.2073 0.0004 0.0233 0.0230 1.0300 1.0163

ans = 0.0492 0.2062 0.0004 0.0233 0.0230 1.0400 1.0161

ans = 0.0492 0.2052 0.0004 0.0233 0.0230 1.0500 1.0159

ans = 0.0492 0.2042 0.0004 0.0233 0.0230 1.0600 1.0158

ans = 0.0492 0.2031 0.0004 0.0233 0.0230 1.0700 1.0156

ans = 0.0492 0.2021 0.0004 0.0233 0.0230 1.0800 1.0155

Выбираем третью строчку (С – С1 = 0,0036 – наименьшее значение):

Rr =0,0492 Rs = 0,2083 Lsp = 0,0004 Ls =0,0233 Lm = 0,023

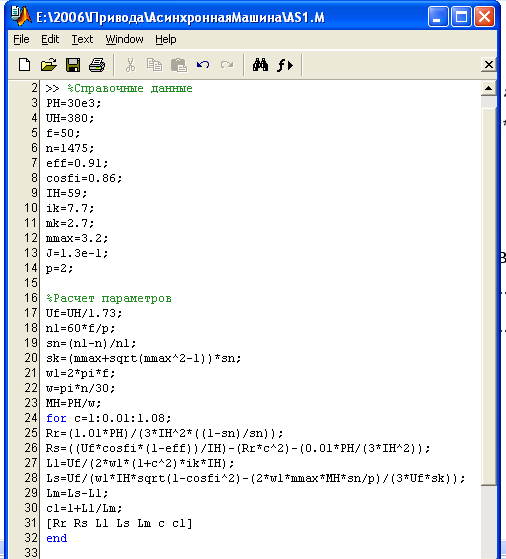

Рисунок 2.3 - Листинг программы расчета параметров двигателя

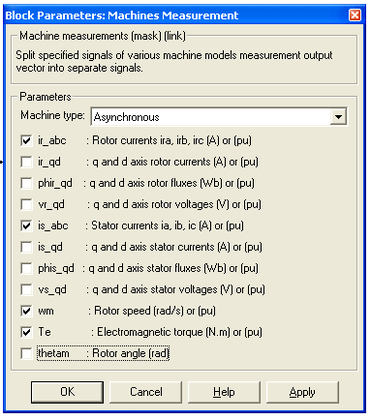

Окно настройки параметров универсального блока измерения переменных машины показано на рисунке 2.4. В выпадающем меню поля Machine type задается тип машины. Флажками выбираются переменные для измерения.

Рисунок 2.4 - Окно настройки параметров блока измерения

Окно настройки параметров источника питания показано на рисунок 2.5. В полях окна задаются:

- амплитуда фазного напряжения источника (В);

- начальная фаза в градусах;

- частота (Гц);

- внутреннее сопротивление (Ом) и индуктивность источника (Гн).

Рисунок 2.5 - Окно настройки параметров трехфазного источника питания

Напряжение и частота источника должны соответствовать параметрам асинхронной машины.

Окно настройки параметров блока измерения активной и реактивной мощности показано на рисунок 2.6.

Здесь задается только один параметр — частота, которая должна быть равно частоте источника питания.

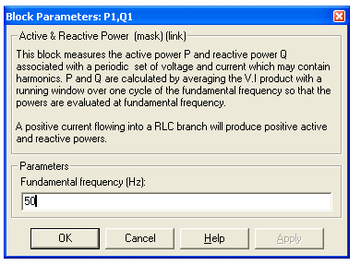

Рисунок 2.6. Окно настройки блока измерения мощности

Окно настройки дисплея показано на рисунок 2.7. В полях окна настройки указывается формат представления числовых результатов, в поле Decimation (разбивка) задается число шагов вычисления, через которые значения выводятся на дисплей. Установка в поле Sample time значения -1 синхронизирует работу блока с шагом вычислений.

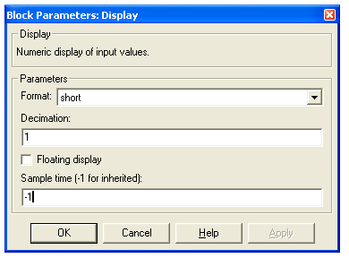

Рисунок 2.7. Окно настройки параметров дисплея

Окно настройки блока Мих, объединяющего два сигнала в один векторный, показано на рисунок 2.8. В полях окна настройки задаются число входов и внешний вид представления блока.

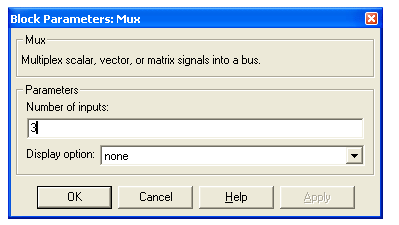

Рисунок 2.8. Окно настройки блока Mux

2 Моделирование асинхронного двигателя

Окно настройки параметров моделирования показано на рисунке 2.9.

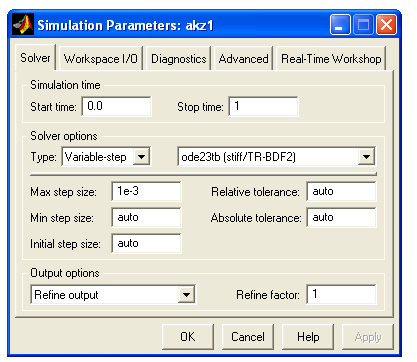

Рисунок 2.9. Окно настройки параметров моделирования

Снятие механической характеристики машины в двигательном режиме производится на модели (рисунок 1) при изменении нагрузочного момента во всем диапазоне -1,5-1,5 от номинального . При этом для каждого значения момента нагрузки осуществляется моделирование. При проведении исследований заполняется таблица 2.

Таблица 2

М [Нм]

ω[рад/с]

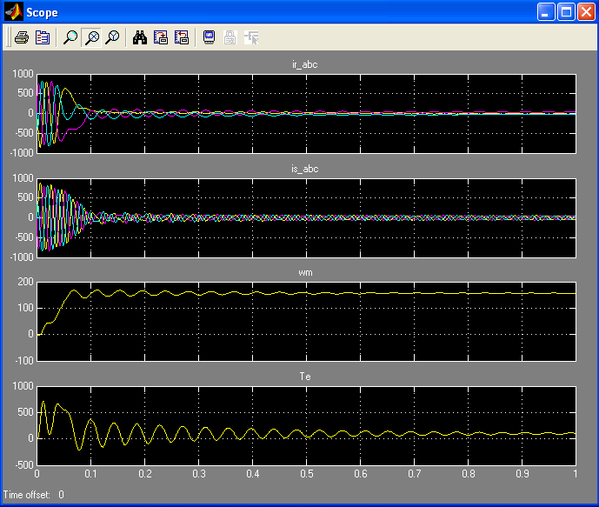

Временные зависимости переменных состояния машины можно наблюдать на экране осциллографа (рисунок 10). Здесь видны и переходный процесс при пуске машины, и установившиеся процессы.

Рисунок 10. Временные зависимости переменных состояния машины при работе в двигательном режиме
