Рис.4. Кабельная головка: 1 - переходник; 2 - корпус головки; 3 - регулировочный болт; 4 - гайка; 5 - мундштук; 6 - дорн; 7 - сопло для подвода окрашенного расплава; 8 - подводящий канал; 9 - регулирующая втулка; 10 - гильза.

Рис.5. Экструзионная головка для получения рукавных плёнок с боковым питанием расплавом: 1 - переходник; 2 - фильтр; 3 - корпус головки; 4 - термопары; 5 - штуцер для подвода сжатого воздуха; 6 - коллекторный канал; 7 - затвор(сужение); 8 - выравнивающий канал; 9 - электронагреватели; 10 - дорн; 11 - болт для регулирования степени дросселирования; 12 - болт для регулирования величины формующего зазора; 13 - дросселирующее кольцо; 14 - мундштук; 15 - крепёжная втулка; 16 - крепёжный болт.

Независимо от назначения головок (головки для экструзии гранул, труб, профилей, листов, плоских и рукавных плёнок) в них имеются следующие зоны: 1) входная зона (переход от экструдера к головке), в которой происходит изменение конфигурации поперечного сечения подводящих каналов - круглая (в случае одночервячных экструдеров)форма и форма восьмёрки (для двухчервячных экструдеров) преобразуется в большинстве случаев в прямоугольный или овальный каналы непосредственно на входе в головку;2) переходная зона или участок распределения расплава, в которой прямоугольная или овальная формы поперечногосеченя потока расплава трансформируются в форму поперечного сечения соответствующего полуфабриката непосредственно на входе в оформляющий канал; 3) оформляющая (формующая) зона, в которой из полимера формуется изделие или полуфабрикат требуемого профиля.

1. Реологический расчет литниковой системы

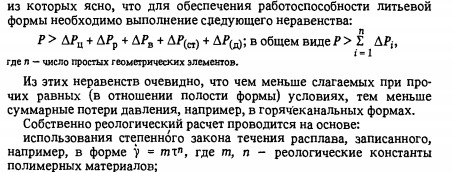

Расплав полимерного материала, заполняя каналы любой без исклю­ чения литниковой системы (см. разд. 3.5.1-3.5.3) и полость формы, должен преодолеть сопротивление течению в них, при этом теряется скорость движения расплава, энергия потока, происходит потеря давления.

Для проведения реологического расчета литниковую систему и полость формы представляют в формализованном виде, например используя теорию графов, в виде ветвей дерева, корнем которого является инжекционный узел машины. Ветви - это последовательно расположенные простые геометрические элементы течения: цилиндри­ ческий сплошной или кольцевой канал, плоская щель, канал и т.д. Набор простых элементов течения конкретен для каждой литниковой системы и полости формы.

1. Реологический расчет экструзионных головок.
