1. Общие сведения

Программа Simulink является приложением к пакету MATLAB. При моделировании с использованием Simulink реализуется принцип визуального программирования, в соответствии с которым, пользователь на экране из библиотеки стандартных блоков создает модель устройства и осуществляет расчеты. При этом, в отличие от классических способов моделирования, пользователю не нужно досконально изучать язык программирования и численные методы математики, а достаточно общих знаний требующихся при работе на компьютере и, естественно, знаний той предметной области в которой он работает.

Simulink является достаточно самостоятельным инструментом MATLAB и при работе с ним совсем не требуется знать сам MATLAB и остальные его приложения. С другой стороны доступ к функциям MATLAB и другим его инструментам остается открытым и их можно использовать в Simulink. Часть входящих в состав пакетов имеет инструменты, встраиваемые в Simulink (например, LTI-Viewer приложения Control System Toolbox – пакета для разработки систем управления). Имеются также дополнительные библиотеки блоков для разных областей применения (например, Power System Blockset – моделирование электротехнических устройств, Digital Signal Processing Blockset – набор блоков для разработки цифровых устройств и т.д).

При работе с Simulink пользователь имеет возможность модернизировать библиотечные блоки, создавать свои собственные, а также составлять новые библиотеки блоков.

При моделировании пользователь может выбирать метод решения дифференциальных уравнений, а также способ изменения модельного времени (с фиксированным или переменным шагом). В ходе моделирования имеется возможность следить за процессами, происходящими в системе. Для этого используются специальные устройства наблюдения, входящие в состав библиотеки Simulink. Результаты моделирования могут быть представлены в виде графиков или таблиц.

Преимущество Simulink заключается также в том, что он позволяет пополнять библиотеки блоков с помощью подпрограмм написанных как на языке MATLAB, так и на языках С + +, Fortran и Ada.

2. Запуск Simulink

Для запуска программы необходимо предварительно запустить пакет MATLAB. Основное окно пакета MATLAB показано на Рис. 2.1. Там же показана подсказка появляющаяся в окне при наведении указателя мыши на ярлык Simulink в панели инструментов.

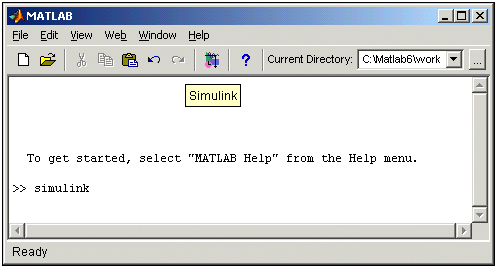

Рис 2.1. Основное окно программы MATLAB

После открытия основного окна программы MATLAB нужно запустить программу Simulink. Это можно сделать одним из трех способов:

Нажать кнопку (Simulink)на панели инструментов командного окна MATLAB.

В командной строке главного окна MATLAB напечатать Simulink и нажать клавишу Enter на клавиатуре.

Выполнить команду Open… в меню File и открыть файл модели (mdl - файл).

Последний вариант удобно использовать для запуска уже готовой и отлаженной модели, когда требуется лишь провести расчеты и не нужно добавлять новые блоки в модель. Использование первого и второго способов приводит к открытию окна обозревателя разделов библиотеки Simulink (рис. 2.2).

Рис 2.2. Окно обозревателя разделов библиотеки Simulink

3. Обозреватель разделов библиотеки Simulink

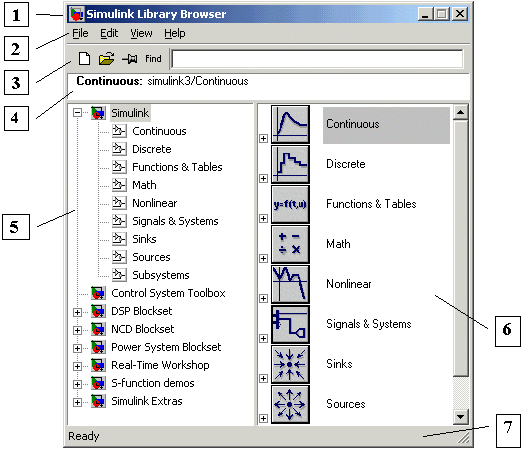

Окно обозревателя библиотеки блоков содержит следующие элементы (Рис. 2.2):

Заголовок, с названием окна – Simulink Library Browser.

Меню, с командами File, Edit, View, Help.

Панель инструментов, с ярлыками наиболее часто используемых команд.

Окно комментария для вывода поясняющего сообщения о выбранном блоке.

Список разделов библиотеки, реализованный в виде дерева.

Окно содержимого раздела библиотеки (список вложенных разделов библиотеки или блоков)

Строка состояния, содержащая подсказку по выполняемому действию.

На рис. 2.2 выделена основная библиотека Simulink (в левой части окна) и показаны ее разделы (в правой части окна).

Библиотека Simulink содержит следующие основные разделы:

Continuous – линейные блоки.

Discrete – дискретные блоки.

Functions & Tables – функции и таблицы.

Math – блоки математических операций.

Nonlinear – нелинейные блоки.

Signals & Systems – сигналы и системы.

Sinks - регистрирующие устройства.

Sources — источники сигналов и воздействий.

Subsystems – блоки подсистем.

Список разделов библиотеки Simulink представлен в виде дерева, и правила работы с ним являются общими для списков такого вида:

Пиктограмма свернутого узла дерева содержит символ "+", а пиктограмма развернутого содержит символ "-".

Для того чтобы развернуть или свернуть узел дерева, достаточно щелкнуть на его пиктограмме левой клавишей мыши (ЛКМ).

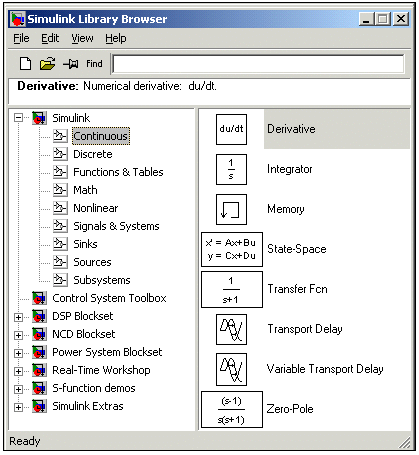

При выборе соответствующего раздела библиотеки в правой части окна отображается его содержимое (Рис. 3.1).

Рис 3.1. Окно обозревателя с набором блоков раздела библиотеки

Для работы с окном используются команды собранные в меню. Меню обозревателя библиотек содержит следующие пункты:

File (Файл) — Работа с файлами библиотек.

Edit (Редактирование) — Добавление блоков и их поиск (по названию).

View (Вид) — Управление показом элементов интерфейса.

Help (Справка) — Вывод окна справки по обозревателю библиотек.

Полный список команд меню обозревателя библиотек приведен в Приложении 1.

Для работы с обозревателем можно также использовать кнопки на панели инструментов (Рис.3.2).

Рис 3.2. Панель инструментов обозревателя разделов библиотек

Кнопки панели инструментов имеют следующее назначение:

Создать новую S-модель (открыть новое окно модели).

Открыть одну из существующих S-моделей.

Изменить свойства окна обозревателя. Данная кнопка позволяет установить режим отображения окна обозревателя "поверх всех окон”. Повторное нажатие отменяет такой режим.

Поиск блока по названию (по первым символам названия). После того как блок будет найден, в окне обозревателя откроется соответствующий раздел библиотеки, а блок будет выделен. Если же блок с таким названием отсутствует, то в окне комментария будет выведено сообщение Not found <имя блока> (Блок не найден).

4. Создание модели

Для создания модели в среде SIMULINK необходимо последовательно выполнить ряд действий:

4.1. Создать новый файл модели с помощью команды File/New/Model, или используя кнопку на панели инструментов (здесь и далее, с помощью символа “/”, указаны пункты меню программы, которые необходимо последовательно выбрать для выполнения указанного действия). Вновь созданное окно модели показано на Рис. 4.1.

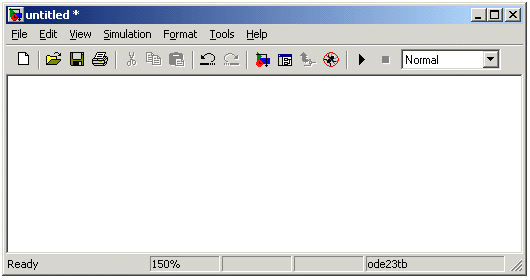

Рис 4.1. Пустое окно модели

4.2. Расположить блоки в окне модели. Для этого необходимо открыть соответствующий раздел библиотеки (Например, Sources - Источники). Далее, указав курсором на требуемый блок и нажав на левую клавишу “мыши” - “перетащить” блок в созданное окно. Клавишу мыши нужно держать нажатой. На Рис 4.2 показано окно модели, содержащее блоки.

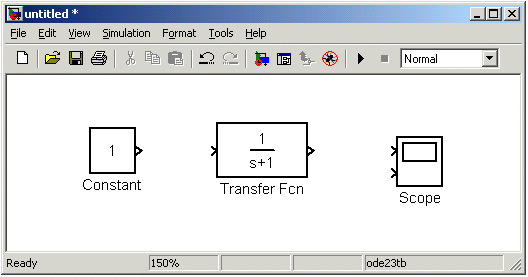

Рис 4.2. Окно модели, содержащее блоки

Для удаления блока необходимо выбрать блок (указать курсором на его изображение и нажать левую клавишу “мыши”), а затем нажать клавишу Delete на клавиатуре.

Для изменения размеров блока требуется выбрать блок, установить курсор в один из углов блока и, нажав левую клавишу “мыши”, изменить размер блока (курсор при этом превратится в двухстороннюю стрелку).

4.3. Далее, если это требуется, нужно изменить параметры блока, установленные программой “по умолчанию”. Для этого необходимо дважды щелкнуть левой клавишей “мыши”, указав курсором на изображение блока. Откроется окно редактирования параметров данного блока. При задании численных параметров следует иметь в виду, что в качестве десятичного разделителя должна использоваться точка, а не запятая. После внесения изменений нужно закрыть окно кнопкой OK. На рис.4.3 в качестве примера показаны блок, моделирующий передаточную функцию и окно редактирования параметров данного блока.

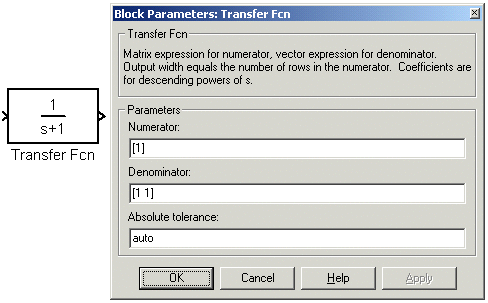

Рис 4.3. Блок, моделирующий передаточную функцию и окно редактирования параметров блока

4.4. После установки на схеме всех блоков из требуемых библиотек нужно выполнить соединение элементов схемы. Для соединения блоков необходимо указать курсором на “выход” блока, а затем, нажать и, не отпуская левую клавишу “мыши”, провести линию к входу другого блока. После чего отпустить клавишу. В случае правильного соединения изображение стрелки на входе блока изменяет цвет. Для создания точки разветвления в соединительной линии нужно подвести курсор к предполагаемому узлу и, нажав правую клавишу “мыши”, протянуть линию. Для удаления линии требуется выбрать линию (так же, как это выполняется для блока), а затем нажать клавишу Delete на клавиатуре. Схема модели, в которой выполнены соединения между блоками, показана на Рис. 4.4.

Рис 4.4. Схема модели

4.5. После составления расчетной схемы необходимо сохранить ее в виде файла на диске, выбрав пункт меню File/Save As... в окне схемы и указав папку и имя файла. Следует иметь в виду, что имя файла не должно превышать 32 символов, должно начинаться с буквы и не может содержать символы кириллицы и спецсимволы. Это же требование относится и к пути файла (к тем папкам, в которых сохраняется файл). При последующем редактировании схемы можно пользоваться пунктом меню Fille/Save. При повторных запусках программы SIMULINK загрузка схемы осуществляется с помощью меню File/Open... в окне обозревателя библиотеки или из основного окна MATLAB.

5. Окно модели

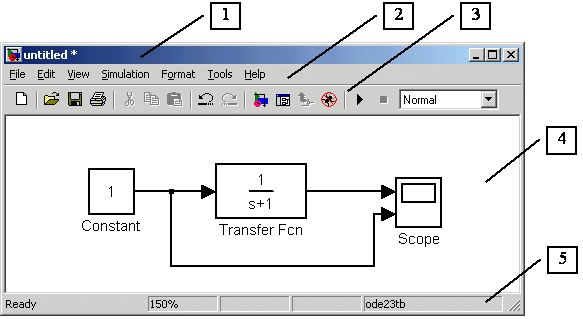

Окно модели содержит следующие элементы (см. рис. 4.4):

1. Заголовок, с названием окна. Вновь созданному окну присваивается имя Untitled с соответствующим номером.

2. Меню с командами File, Edit, View и т.д.

3. Панель инструментов.

4. Окно для создания схемы модели.

5. Строка состояния, содержащая информацию о текущем состоянии модели.

Меню окна содержит команды для редактирования модели, ее настройки и управления процессом расчета, работы файлами и т.п.:

1. File (Файл) — Работа с файлами моделей.

2. Edit (Редактирование) — Изменение модели и поиск блоков.

3. View (Вид) — Управление показом элементов интерфейса.

4. Simulation (Моделирование) — Задание настроек для моделирования и управление процессом расчета.

5. Format (Форматирование) — Изменение внешнего вида блоков и модели в целом.

6. Tools (Инструментальные средства) — Применение специальных средств для работы с моделью (отладчик, линейный анализ и т.п.)

7. Help (Справка) — Вывод окон справочной системы.

Полный список команд меню окна модели приведен в Приложении 2.

Для работы с моделью можно также использовать кнопки на панели инструментов (Рис.5.1).

Рис 5.1. Панель инструментов окна модели

Кнопки панели инструментов имеют следующее назначение:

1. New Model — Открыть новое (пустое) окно модели.

2. Open Model — Открыть существующий mdl-файл.

3. Save Model — Сохранить mdl-файл на диске.

4. Print Model — Вывод на печать блок-диаграммы модели.

5. Cut — Вырезать выделенную часть модели в буфер промежуточного хранения.

6. Copy — Скопировать выделенную часть модели в буфер промежуточного хранения.

7. Paste — Вставить в окно модели содержимое буфера промежуточного хранения.

8. Undo — Отменить предыдущую операцию редактирования.

9. Redo — Восстановить результат отмененной операции редактирования.

10. Library Browser — Открыть окно обозревателя библиотек.

11. Toggle Model Browser — Открыть окно обозревателя модели.

12. Go to parent system — Переход из подсистемы в систему высшего уровня иерархии (“родительсую систему”). Команда доступна только, если открыта подсистема.

13. Debug — Запуск отладчика модели.

14. Start/Pause/Continue Simulation — Запуск модели на исполнение (команда Start); после запуска модели на изображении кнопки выводится символ , и ей соответствует уже команда Pause (Приостановить моделирование); для возобновления моделирования следует щелкнуть по той же кнопке, поскольку в режиме паузы ей соответствует команда Continue (Продолжить).

15. Stop — Закончить моделирование. Кнопка становится доступной после начала моделирования, а также после выполнения команды Pause.

16. Normal/Accelerator — Обычный/Ускоренный режим расчета. Инструмент доступен, если установлено приложение Simulink Performance Tool.

В нижней части окна модели находится строка состояния, в которой отображаются краткие комментарии к кнопкам панели инструментов, а также к пунктам меню, когда указатель мыши находится над соответствующим элементом интерфейса. Это же текстовое поле используется и для индикации состояния Simulink: Ready (Готов) или Running (Выполнение). В строке состояния отображаются также:

масштаб отображения блок-диаграммы (в процентах, исходное значение равно 100%),

индикатор степени завершенности сеанса моделирования (появляется после запуска модели),

текущее значения модельного времени (выводится также только после запуска модели),

используемый алгоритм расчета состояний модели (метод решения).

6. Основные приемы подготовки и редактирования модели

6.1. Добавление текстовых надписей

Для повышения наглядности модели удобно использовать текстовые надписи. Для создания надписи нужно указать мышью место надписи и дважды щелкнуть левой клавишей мыши. После этого появится прямоугольная рамка с курсором ввода. Аналогичным образом можно изменить и подписи к блоками моделей.. На рис. 6.1 показаны текстовая надпись и изменение надписи в блоке передаточной функции. Следует иметь в виду, что рассматриваемая версия программы (Simulink 4) не адаптирована к использованию кириллических шрифтов, и применение их может иметь самые разные последствия: - отображение надписей в нечитаемом виде, обрезание надписей, сообщения об ошибках, а также невозможность открыть модель после ее сохранения. Поэтому, применение надписей на русском языке для текущей версии Simulink крайне не желательно.
