МОСКОВСКИЙ ИНСТИТУТ РАДИОТЕХНИКИ ЭЛЕКТРОНИКИ И АВТОМАТИКИ
Лабораторные работы
по предмету
МИКРОЭЛЕКТРОНИКА
Выполнил ст.
гр. ВРУ-3-02
Проверил
____________________
____________________
2005
Лабораторная работа М–1
“Исследование схем включения транзисторных структур в качестве интегрального диода”
Цель работы:
-
Изучить схемы включения транзисторных структур в качестве интегральных диодов, являющихся элементами интегральных схем.
-
Приобрести практические навыки измерения параметров и ВАХ интегральных транзисторов, включенных в качестве интегральных диодов.
На рис. 1.1 представлены пять возможных схем включения транзистора для использования в качестве диода.

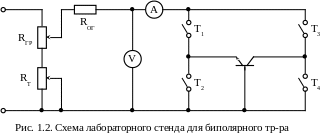

На рис. 1.2 приведена схема электрическая принципиальная лабораторного стенда.
I) Измерить напряжение пробоя для всех пяти схем включения биполярного транзистора в качестве диода. За пробивное напряжение
принимается напряжение, при котором обратный ток
=90 мкА. Обратный ток
измеряется при напряжении
. Прямое падение напряжения
измеряется при прямом токе равном 5 мА.
В таблице 1.1 представлены экспериментальные данные, измеренные по схеме рис. 1.2.
Таблица 1.1
Параметр | Схема а | Схема б | Схема в | Схема г | Схема д |
6 | 28 | 6 | 6 | 28 | |
3 | 0 | 0 | 23 | 0 | |
3 | 14 | 3 | 3 | 14 | |
0,93 | 0,9 | 0,9 | 0,54 | 0,88 |
II) Снять зависимость прямого падения напряжения от прямого тока

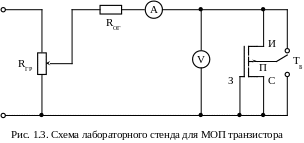

для двух схем включения МОП-транзистора в качестве диода. Схема электрическая принципиальная лабораторного стенда приведена на рис. 1.3.
Прямое падение напряжения измеряется при токе 5 мА. При снятии ВАХ МОП-транзистора в диодном включении изменять значения прямого тока в диапазоне от 0,5 мА до 6,0 мА.
В таблице 1.2 представлены экспериментальные данные, измеренные по схеме рис. 1.3.
Таблица 1.2
0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
(И-П) | 3,2 | 3,8 | 4,1 | 4,4 | 4,6 | 4,9 | 5,1 | 5,4 | 5,5 | 5,8 | 6,0 | 6,2 |
(С-П) | 0,75 | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,9 | 1,0 |

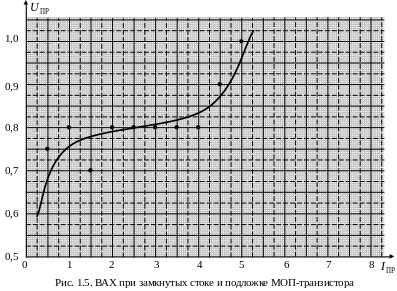

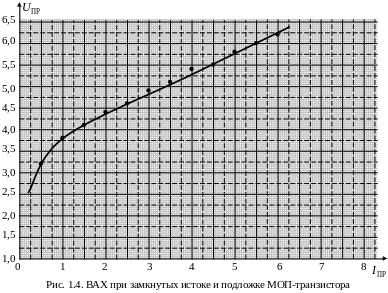

Используя данные таблицы 1.2 построим графики ВАХ для МОП-транзистора в диодном включении. На рис. 1.4 представлен график при замыкании истока и подложки МОП-транзистора, а на рис. 1.5 представлен график при замыкании стока и подложки МОП-транзистора.
Лабораторная работа М–2
“Исследование МОП-структур”
Цель работы:
Изучение принципа действия и вольтамперных характеристик МОП-структур. В работе должны быть исследованы МОП-транзисторы и инверторы, в которых МОП-транзистор выполняет функции резистора.
I) Исследование МОП-транзистора.
На рис. 2.1 показана электрическая схема лабораторного стенда для снятия ВАХ МОП-транзистора.
Изучим стоко-затворные характеристики МОП-транзистора с индуцированным каналом при двух значениях
= –2 В, –4 В. Стоко-затворные характеристики полученные экспериментальным путем отображены в таблице 2.1.
Таблица 2.1

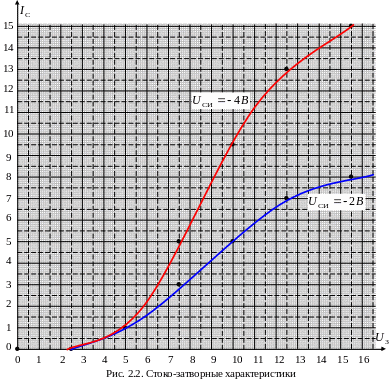

Графики стоко-затворных характеристик представлены на рис. 2.2.
Рассмотрим выходные характеристики МОП-транзистора с индуцированным каналом при
= –10, –12, –15 В. Выходные характеристики, полученные экспериментальным путем, отображены в таблице 2.2.
Таблица 2.2
0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | ||
1,5 | 3 | 4,5 | 6 | 7,5 | 8,5 | 9,5 | 10 | ||
2 | 4 | 6 | 7,5 | 9 | 10,5 | 11,5 | 13 | ||
2 | 4,5 | 7 | 9 | 11 | 13 | 14,5 | 15,5 |

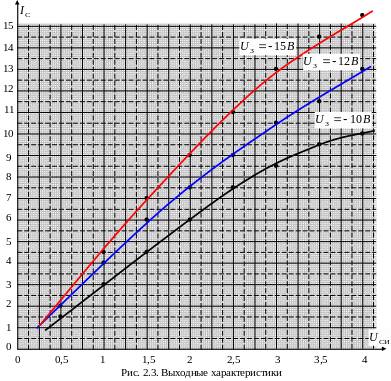

Графики выходных характеристик представлены на рис. 2.3.
Рассмотрим стоко-затворные характеристики МОП-транзистора со встроенным каналом при двух значениях
= 2 В, 4 В. Стоко-затворные характеристики полученные экспериментальным путем отображены в таблице 2.3.
Таблица 2.3
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
-1,5 | -0,5 | 0 | 0,1 | 1 | 1,5 | 2 | 2,5 | 3 | 4,5 | 6 | ||
-3 | -0,5 | 0 | 0,1 | 0,15 | 1 | 1,5 | 1,7 | 7,75 | 1,75 | 2,5 |

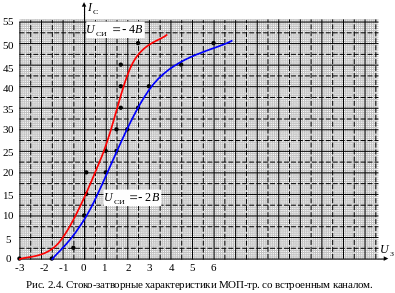

Графики стоко-затворных характеристик МОП-транзистора со встроенным каналом представлены на рис. 2.4.
II) Исследование инвертора на МОП-транзисторах.

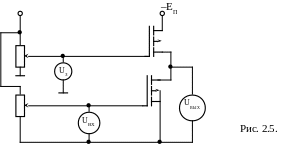

Н а рис. 2.5 показана схема электрическая лабораторного стенда для изучения МОП-инвертора.

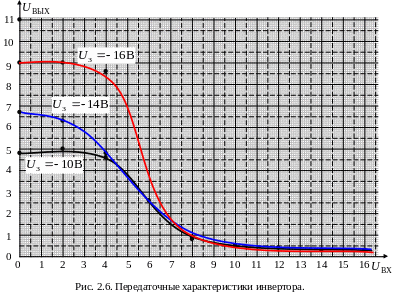

Рассмотрим зависимость для МОП инвертора при трех значениях напряжения на затворе нагрузочного транзистора
при
.
Передаточные характеристики полученные экспериментальным путем для схемы рис. 2.5 отображены в таблице 2.4.
Таблица 2.4
Лабораторная работа М–5
