“Исследование характеристик оптронов”

Цель работы:

Ознакомиться с принципом действия оптрона и основными его характеристиками. Получить представление об инжекционных источниках света (светодиодах).

I) Подав прямое смещение на светодиоды, по цвету излучения сравнить заданные полупроводники по ширине запрещенной зоны. Данные занести в таблицу 5.1.

Таблица 5.1

Материал	Ga As	Ga P	Si C
Цвет излучения	ИК	Красный	Желтый
, эВ	1,35	2,3	2,8
, мА	0,5	1,2	4,5

II) Снять ВАХ заданных светодиодов при мА. Определить порог зажигания светодиодов. Данные занести в таблицу 5.2.

Таблица 5.2

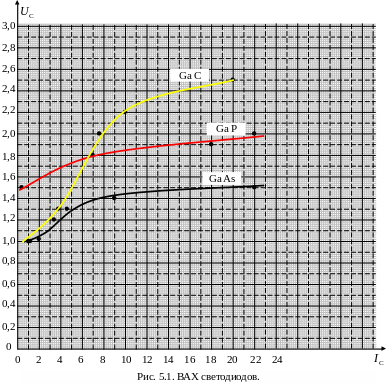

ВАХ диодов показана на рис. 5.1.

III) Снять передаточную характеристику ИК-оптрона . Экспериментальные данные занесены в таблицу 5.3.

Таблица 5.3

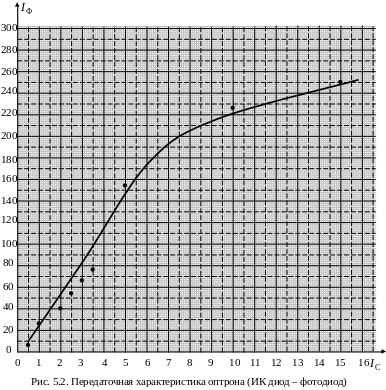

Данные таблицы 5.3 графически отображены на рис. 5.2.

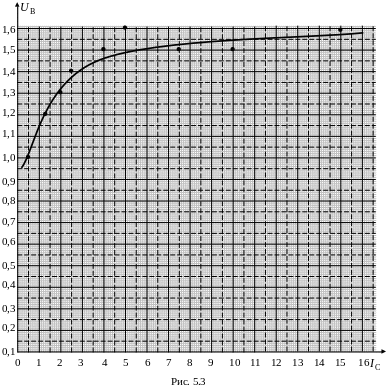

IV) Снять зависимость для ИК диода без нагрузки. Данные представлены в таблице 5.4, график зависимости представлен на рис. 5.3.

Таблица 5.4

V) Снять зависимость для ИК диода при = 1 кОм, 10 кОм, 100 кОм при = 1 мА, 5 мА, 10 мА. Данные занесены в таблицу 5.5.

	0, Ом	1, кОм	10, кОм	100, кОм
1 мА	0,1	0,4	1	1,7
5 мА	0,05	1,4	2,1	2,3
10 мА	0,1	1,8	2,2	2,4

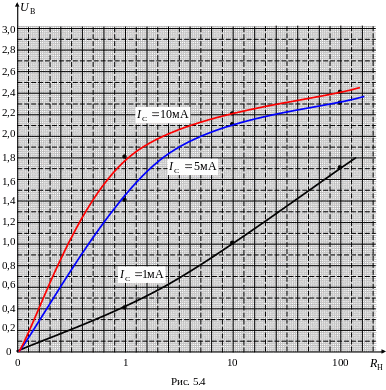

Графически данные представлены на рис. 5.4.

Лабораторная работа М–6

“Исследование КМОП инвертора”

Цель работы:

Ознакомление с принципом действия КМОП инвертора и снятие его основных характеристик.

На рис. 6.1 показана схема электрическая лабораторного стенда предназначенного для исследования КМОП инвертора.

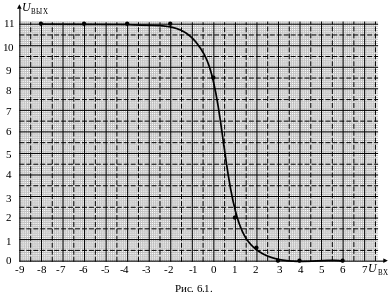

I) Снять и построить зависимость при и . Экспериментальные данные занесены в таблицу 6.1, графически данные представлены на рис. 6.1.

Таблица 6.1

II) Снять зависимость при . Исходя из того, что Потребляемая мощность , рассчитать и построить зависимость . В таблице 6.2. представлены экспериментальные и расчетные данные.

Таблица 6.2

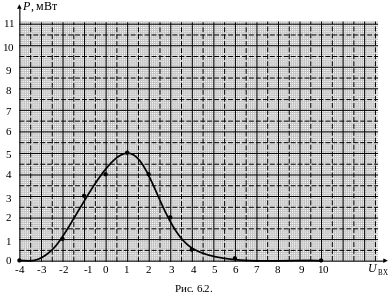

Данные таблицы 6.2 представлены на рис. 6.2 в графическом виде.

III) Снять зависимость при различных сопротивлениях нагрузки = 0,5 кОм; 1,0 кОм; 5,0 кОм; 10 кОм, используя входные напряжения = –5 В; –7 В; –10 В. Данные представлены в таблице 6.3.

Таблица 6.3

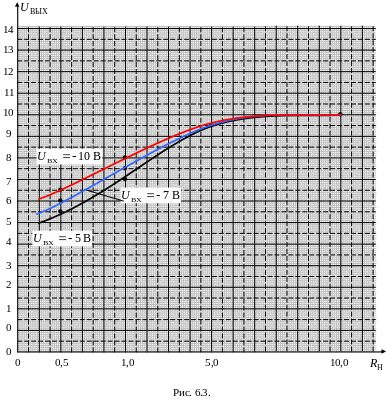

Графически данные таблицы 6.3 представлены на рис. 6.3.
