По усмотрению разработчика некоторые документы могут быть совмещены, например – Пз и РР; СБ и ГЧ (МЧ); …

В этом случае совмещённому документу присваивается шифр и наименование документа имеющего наименьший порядковый номер в таблице. Документы предназначенные для разового испытания производства (документ на макет чего-то) допускается выполнять в виде эскизных КД.

ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ
И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ НА ЧЕРТЕЖАХ.

а) Общее кол-во размеров на чертеже должно быть min, но достаточным для изготовления и контроля изделия.

б) размеры не обеспечиваемые при изготовление изделия по данному чертежу и указанные для удобства пользования, называют справочными и отмечают значением * с помещением записи размеры для справок, он не подлежит проверки.

в) Линейные размеры и их допустимое отклонение указывают на чертежах в [мм], без обозначений единиц измерений (205+0,1).

г) При обозначении размеров простые дроби не применяют ( ), за исключением размеров в дюймах.

д) Повторение размеров одного и того же элемента изделия на разных видах не допускается.

е) Нанесение размеров в виде замкнутой цепи не допускается.

ж) При указании радиуса перед размерами помещают прописную букву R; при указании размера диаметра знак .

з) Предельное отклонение размеров указывают непосредственно после номинальных значений.

ЛЕКЦИЯ 4.

Конструкционные системы ЭВМ и основы модульного (системного) конструирования.

4.1 Основные принципы конструирования узлов, блоков и уст-в ЭВМ.

1. Модульный принцип – пронизывают любые конструкции, принципы и системы ЭВМ любого поколения.

2. Плоскостной принцип компоновки узлов и объёмный принцип компоновки блоков.

3. Принцип обеспечения конструктивной совместимости элементов и уст-в в конструктивной с-ме.

4. принцип max эффективности использования элементной и конструктивной базы в конструкции уст-ва ЭВМ.

5. Принцип конструктивно функциональной значимости узлов, блоков и уст-в ЭВМ.

6. Принцип широкой унификации и стандартизации технических решений по конструкции ЭВМ.

7. Принципиальная ориентация на машинное проектирование при проектировании ЭВМ.

8. Принцип серийно способности ЭВМ.

9. Принципиальная ориентация на определённый вид охлаждения (с-м охлаждения).

10. Принципы и методы электронного конструирования ЭВМ.

4.2 Структурные уровни и типовые конструкции ЭВМ (ТК ЭВМ).

Современные ЭВМ (3, 4, 5 поколений) не зависимо от их назначения, функционального объёма и временных параметров, содержит в своей конструктивной иерархии (структуре) ряд конструктивных или конструктивно функциональных уровней, каждый из которых предусматривает применение одной или нескольких типовых конструкций. Эти конструкции базируются: на использовании типовых решений по компоновки ЭВМ; стандартных размеров печатных плат; на типовой организации внутреннего и внешнего электромонтажа; на обеспечении конструктивной совместимости на типовых технологических процессов изготовления и др. решений. С момента появления м/с наибольшее развитие получили в основном три с-мы ЭВМ: с-ма микро и персональных ЭВМ (ПЭВМ); с-ма малых ЭВМ (СМ ЭВМ); с-ма больших ЭВМ (СМ ЭВМ). Для каждой из с-м разработаны и широко применяются стандартизированные типовые конструкции уровней разного ранга.

В зависимости от назначения и области применения ЭВМ её ТК (типовые конструкции) характеризуются рядом специфических особенностей. Например, для с-м микро ПЭВМ и малых ЭВМ, одной из наиболее важных задач при создании типовых конструкций, является обеспечение конструктивной совместимости уст-в, построенных на различной по схемотехнике ЭБ (элементной базе) и учитывающий возможность модульного наращивания уст-в. При этом вопросы плотности компоновки элементов в уст-х не являются первостепенными. В то же время для с-м больших ЭВМ одним из основных требований является обеспечение высокой плотности компоновки и сокращение длин связей между элементами с целью обеспечения высокого быстродействия уст-в и производительности ЭВМ в целом.

Конструктивные с-мы микро и ПЭВМ.

Представляет собой совокупность уровней типовых конструкций организованная в определённой соподчинённости, на основе единого размерного модуля U = 44,45 мм, оптимальной технологии производства, с учётом функциональных, механических и типовых факторов, а так же требований технической эстетики для создания необходимых вариантных компоновок микро и ПЭВМ. Иерархия уровней конструктивной с-мы микро и ПЭВМ определяется по принципу ТК, т.е. путём включения более простых конструкций первых уровней в более сложные конструкции последующих уровней. Так в составе КС микро ПЭВМ используются четыре уровня: 1 – плата; 2 – корпус частичный; 3 – корпус комплектный; 4 – корпус комплексный.

На базе ТК этих уровней с использованием элементной и компонентной базы, строятся функциональные изделия: ячейка; кассета; блок; уст-во; с-ма.

СМ ЭВМ. Конструктивная схема (КС СМ ЭВМ).

ТК СМ ЭВМ предназначены для использования в качестве конструктивной базы приборов средств автоматизации контроля и управления вычислительных и управляющих вычислительных комплексах, наладочно-испытательного оборудования, для технических установок и других средств. Обеспечивают различные компоновки, сохраняя при этом композиционные единства изделий работающих совместно. Изделия на базе ТК СМ ЭВМ обладают стилевым единством в соответствии с современными тенденциями и требованиями с технической эстетики и экономики. По назначению и конструктивному исполнению ТК ЭВМ делятся на категории: изделия 0-го уровня (порядка); 1-го; 2-го; 3-го. И вспомогательные изделия, где имеет место соответствие 0-го и др. уровней. Изделия 0-го порядка – печатные платы и соединители; 1-го – каркасы частичные; 2-го – каркасы АБК (автономные комплексные блоки); 3-го – шкафы, трубы, столбы, подставки. В с-ме типовых конструкций СМ ЭВМ обеспечивается входимость изделий низкого порядка в изделия на порядок выше, при оптимальном использовании объёма. На базе изделий 0-го порядка создаются конструктивно функциональные модули именуемые в СМ ЭВМ как блоки элементов, которые устанавливаются в изделия 1-го порядка с образованием частичных блоков, на основе каркасов АБК и частичных блоков создаются автономные комплектные блоки, которые устанавливаются в следующий порядок.

КС и структурные уровни (ТК) СБ ЭВМ.

Технические средства (ТС) СБ ЭВМ включают в себя процессоры малой, средней и высокой производительности. ЗУ различного объёма и быстродействия, широкую номенклатуру ПУ и уст-в электропитания. Характерной и главной особенностью центральных уст-в ЭВМ (процессоров, Ув/в и др.) в отличии от аналогичных уст-в других с-м ЭВМ является большой их функциональный объём. От нес-ко 10тыс до 10миллионов ЛЭ и высокое быстродействие этих уст-в (цикл обмена информацией ране от нес-ких сотен, а сегодня до единиц, от 100 до 1нсек). Обусловленные заданной производительностью ЭВМ с-мой и объёмом команд, разрядностью слов и другие. Это особенность уст-в СБ ЭВМ на равнее с требованиями серийно способности производства, высоконадёжности, технологичности и ремонтоспособности компьютера, удобства наладки и др., наложило существенный отпечаток на принципы проектирования и компоновку типовых конструкций СБ ЭВМ и заметно сместило вопросы важности в вопросах конструирования. Если в с-мах конструкции микро персональных и СМ ЭВМ одним из главных вопросов является обеспечение и техническая реализация конструктивной (размерной) совместимости уст-в различного назначения, то в конструктивных с-мах СБ ЭВМ на первом плане стоят вопросы:

- обеспечение и техническая реализация требуемой плотности компоновки и быстродействие уст-в.

- решение проблем кол-ва и качества связи (как внешних, так и внутренних)

- обеспечение тепловых режимов и помехозащищённости элементов

- организации сигнального (логического) и силового электромонтажа и другие вопросы.

Задача построения таких уст-в требует широкой унификации функциональных уровней ЭВМ. Такая широкая унификация уровней представляет в КС СБ ЭВМ необходимость использования соответствующего ряда структурных уровней. Каждый такой уровень наделён функциональным и конструктивно – технологическими признаками характеризующий его как относительно самостоятельный конструктивный функциональный уровень ЭВМ, который может автономно проектироваться, изготовляться и налаживаться.

КФУ ЭВМ – поделённый функциональными и технологическими признаками, именуются в СБ ЭВМ как модульный уровень (конструктивно функ-ный модуль (КФМ)).

Выполнение конструкций устройств ЭВМ в виде возрастающего ряда модульных уровней позволяет осуществлять конструирование и компоновку ЭВМ по модульному принципу. Все основные конструктивные и технические параметры модулей каждого уровня технических средств СБ ЭВМ стандартизированы. Модули уровней являются едиными для всех технических средств СБ ЭВМ, независимо от их назначения. Это обеспечивает возможность в том числе и схемные унификации на каждом уровне. В структурном отношение в СБ ЭВМ (единая с-ма в качестве примера ЕС ЭВМ) используется 5 основных конструктивно функциональных модульных уровней:

1 – микросхема

2 – элемент замены содержащий м/с в объёме узла ФС. Типовой элемент замены (ТЭЗ)

3 – панель, содержащая ТЭЗ в объёме одной или нес-ких функ-ных схем. Панель – огромное уст-во

4 – рама, содержащая нес-ко панелей

5 – стойка, содержащая нес-ко рам от 1 до 4.

Каждому модульному уровню СБ ЭВМ соответствует его типовая конструкция. Например ТЭЗ типовая панель; отвечающая определённым типовым решением по конструктивному технологическому исполнению. При этом в каждом МУ имеет место нес-ко вариантов типовых конструкций, обусловленных развитием техники СБ ЭВМ (ЕС ЭВМ). Уровнем решаемой задачи данной в ЭВМ и возможностью конкретного производства.

ЛЕКЦИЯ 5.

Общая характеристика конструкций ЭВМ III – поколения.

1. Микросхема.

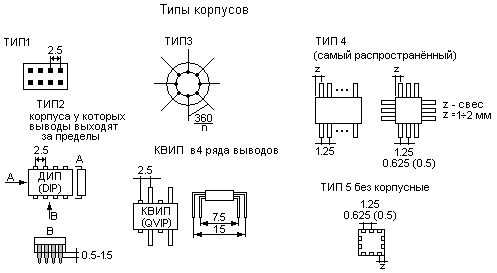

Корпуса м/с. Корпуса м/с и технические характеристики. ГОСТ 17467-79 – устанавливается тип корпусов, выводов.

По конструктивно технологическому назначению различают корпуса: 1 – металлостеклянные; 2 – металлополимерные; 3 – металлокерамические; 4 – керамические (керамические основания с крышкой свариваются, спаиваются между собой); 5 – пластмассовые (пластмассовое основание с крышкой спрессованы, в машинах 3-го поколения).

2. Функциональный узел (элементы замены).

1 – микросхема; 2 – разъёмы (вилка, розетка); 3 – соединители; 4 – печатная плата.

Р_min – безотказной работы = 10^-5 1/час. Р_min – безотказной работы = 10^-6 1/час. ЕС-1050; ГРППМ-7-90; СНП-34.

Разъемы.

1. Прямого сочленения (однокомпонентная розетка).

2. Косвенное сочленение.

Характеристики
