СТОЙКИ
Типы поперечных сечений
Поперечные сечения стоек имеют различную форму. Она зависит от значения усилия, наличия эксцентриситета, длины стойки, конструкции опорных закреплений, общей компоновки объекта. Сжатые элементы должны быть не только прочны, но и устойчивы. Поэтому поперечные сечения сжатых элементов должны обладать возможно большей жесткостью по всем направлениям.

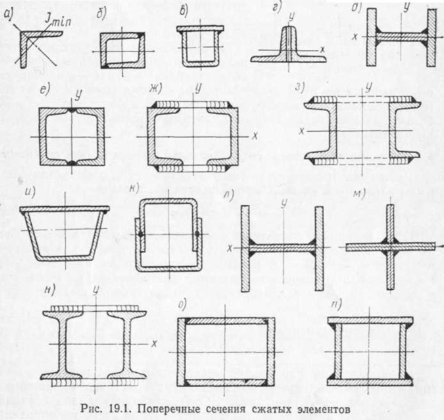

При небольших продольных усилиях применяют стойки, имеющие сечение уголка (рис. 19.1,а), однако они обладают малой жесткостью и применяются преимущественно в коротких элементах. Сечения, представленные на рис. 19.1,6, в, рациональны с точки зрения жесткости, но неудобны для окраски и связаны с большим количеством сварочных работ. Наиболее распространено сечение,
изображенное на рис. 19.1,г. Уголки по длине элемента соединяют между собой прокладками, о чем будет сказано ниже. Для стоек под легкие нагрузки целесообразны трубчатые гнутые профили (рис. 19.1,в, и, к) из стали толщиной от 1 до 6 мм, сваренные дуговой или контактной точечной сваркой.
Для изготовления стоек, работающих при продольных усилиях до нескольких сотен килоньютон, применяют Н-образные профили (рис. 19.1,д), которые во многих случаях наиболее рациональны. Открытые швеллерные (рис. 19.1,ж, з) профили применяют, чтобы при наименьшей площади получить значительный момент инерции, трубчатые профили (рис. 19.1,е, и, к) иногда используют в станинах.
Рациональные конструкции стоек, работающих при продольных усилиях, составляющих тысячи килоньютон. приведены на рис. 19.1л—н. Закрытые сечения (рис. 19.1,о, п) выгодно применять в конструкциях различного рода рам и станин. В сжатых элементах иногда применяют цельнотянутые и сварные трубы.
§ 2. Устойчивость стоек со сплошными поперечными сечениями
Расчет на прочность и устойчивость стоек, работающих при центральном сжатии, производится по формуле
При введении в расчетную формулу коэффициента <1 обеспечивается расчетная устойчивость сжатого элемента при продольном изгибе. Величина
зависит от гибкости сжатого элемента. Гибкостью
называют отношение свободной длины элементаI к радиусу инерции r поперечного сечения гибкого элемента:
Радиус инерции равен
В направлении, где радиус инерции имеет наименьшее значение, гибкость элемента наибольшая. Для конструкции, шарнирно закрепленной по концам (рис. 19.2,а), свободная длина / принимается равной длине стойки. При этом гибкость стойки определяется формулой (19.2). Примерами подобных конструкций могут служить элементы сжатых поясов ферм.
В конструкции, имеющей один конец защемленный (рис. 19.2,б), гибкость равна
У стоек с защемленными концами (рис. 19.2,в), один из которых (нижний) неподвижен, а другой (верхний) обладает продоль ной подвижностью,
Значения коэффициентов ф, установленные на основе многочисленных исследований, приведены в табл. 19.1.
Таблица 19.1
Коэффициенты для стоек из низкоуглеродистых, среднеуглеродистых и низколегированных сталей
Классы стали | |||||||
Гибкость элементов | С 38/23 | С 44/29 | С 46/33 | С 52/40 | С 60;45 | С 70/60 | С 85/75 |
СтЗ | Ст4 | низколегированные | |||||
0 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 |
10 | 0,988 | 0,987 | 0,986 | 0,985 | 0,984 | 0,983 | 0,982 |
20 | 0,970 | 0,968 | 0,965 | 0,962 | 0,956 | 0,953 | 0,950 |
30 | 0,943 | 0,935 | 0,932 | 0,927 | 0,916 | 0,909 | 0,903 |
40 | 0,905 | 0,892 | 0,888 | 0,878 | 0,866 | 0,852 | 0,838 |
50 | 0,867 | 0,843 | 0,837 | 0,823 | 0,810 | 0,790 | 0,760 |
60 | 0,820 | 0,792 | 0,780 | 0,764 | 0,740 | 0,700 | 0,660 |
70 | 0,770 | 0,730 | 0,710 | 0,682 | 0,650 | 0,610 | 0,558 |
80 | 0,715 | 0,060 | 0,637 | 0,604 | 0,570 | 0,518 | 0,432 |
90 | 0,655 | 0,592 | 0,563 | 0,523 | 0,482 | 0,412 | 0,343 |
100 | 0,582 | 0,515 | 0,482 | 0,437 | 0,396 | 0,336 | 0,288 |
ПО | 0,512 | 0,440 | 0,413 | 0,370 | 0,325 | 0,273 | 0,230 |
120 | 0,448 | 0,383 | 0,350 | 0,315 | 0,275 | 0,230 | 0,192 |
130 | 0,397 | 0,330 | 0,302 | 0,264 | 0,232 | 0,196 | 0,164 |
140 | 0,348 | 0,289 | 0,256 | 0,228 | 0,198 | 0,168 | 0,142 |
150 | 0,305 | 0,250 | 0,226 | 0,198 | 0,173 | 0,148 | 0,123 |
160 | 0,270 | 0,220 | 0,200 | 0,176 | 0,153 | 0,130 | 0,108 |
170 | 0,240 | 0,195 | 0,178 | 0,156 | 1,137 | 0,116 | 0,096 |
180 | 0,216 | 0,175 | 0,160 | 0,139 | 0,122 | 0,102 | 0,086 |
190 | 0,196 | 0,158 | 0,142 | 0,126 | 0,108 | 0,092 | 0,077 |
200 | 0,175 | 0,142 | 0,129 | 0,112 | 0,098 | 0,082 | 0,069 |
210 | 0,160 | 0,130 | 0,118 | 0,102 | 0,089 | 0,075 | 0,063 |
220 | 0,146 | 0,119 | 0,108 | 0,093 | 0,081 | 0,068 | 0,057 |
Во избежание местной потери устойчивости стенку стойки под
крепляют продольными ребрами жесткости. Последние ставятся,
если !
для двутаврового сечения и
для коробчатого сечения. В формулах (19.4) и (19.4'): — гибкость стойки; hСТ — высота стенки; sCT — толщина стенки. Для сталей классов С 38/23—С 52/40 отношение половины ширины полки двутавра к ее толщине не должно превосходить 16—14 при гибкости l/r=50 и 20,5—18,5 при гибкости l/r=100.
Часто напряжения в сжатых элементах проверяют по преобразованной формуле
При этом произведение называют приведенной площадью сжатого элемента. Трудность подбора сечения сжатого
