Фор.

Зона

Поз.

Обозначение

Наименование

Кол.

Прим.

Документация

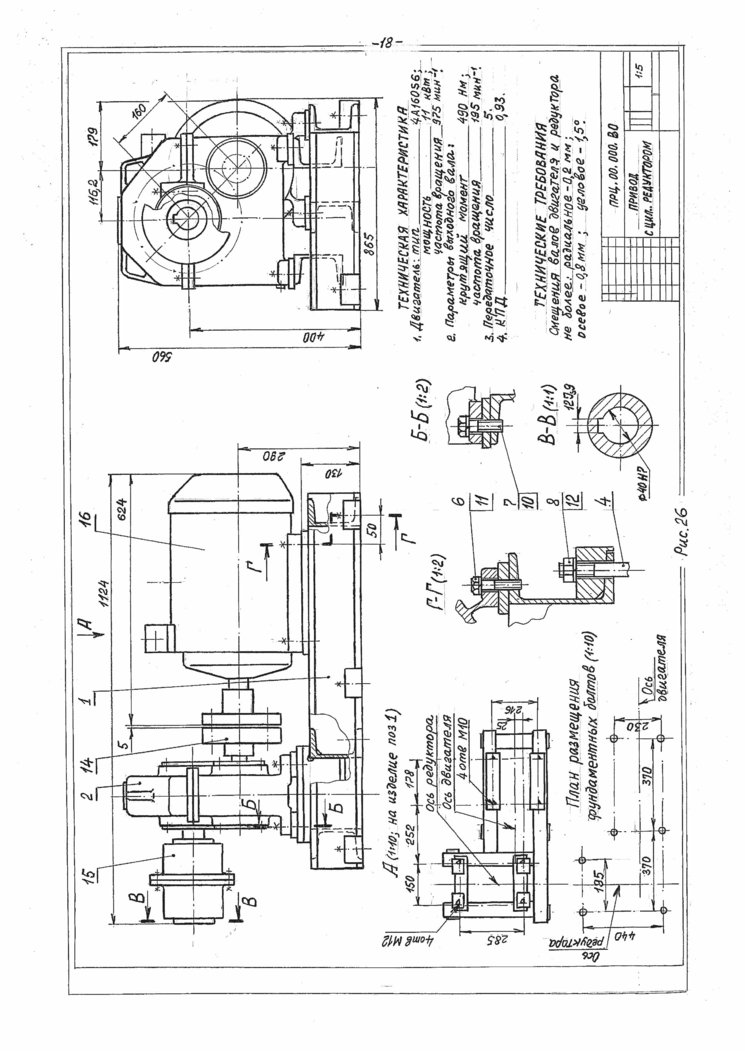

ПРЦ.00.000.ВО

Чертеж общего вида

ПРЦ.00.000.ЗП

Записка пояснительная

Сборочные единицы

1

ПРЦ.10.000

Рама

1

2

ПРЦ.20.000

Редуктор червячный

1

Детали

4

ПРЦ.00.001

Болт фундаментный

7

Стандартные изделия

6

Болт М10*30.4.6 ГОСТ 7805-70

4

7

Болт М12*25.4.6 ГОСТ 7805-70

4

8

Гайка М16.5 ГОСТ 15521-70

7

10

Шайба 10.65Г ГОСТ 6402-70

4

11

Шайба 12.65Г ГОСТ 6402-70

4

12

Шайба 16.65Г ГОСТ 6402-70

7

14

Муфта МУВП-25*38.1.1*28.1.2

ГОСТ 21424-93

1

15

Муфта МЗ-1000*38

ГОСТ 5006-83

1

16

Двигатель 4А132S6 ГОСТ19523-74

1

ПРЦ.00.000

Изм.

Лист

№ док.

Подп.

Дата

Разраб.

Привод

с редуктором цилиндрическим

Лит

Лист

Листов

Провер.

1

Т.конт.

МГУПИ

каф. “Прикладная механика”

Н.конт.

Утв.

Фор.

Зона

Поз.

Обозначение

Наименование

Кол.

Прим.

Документация

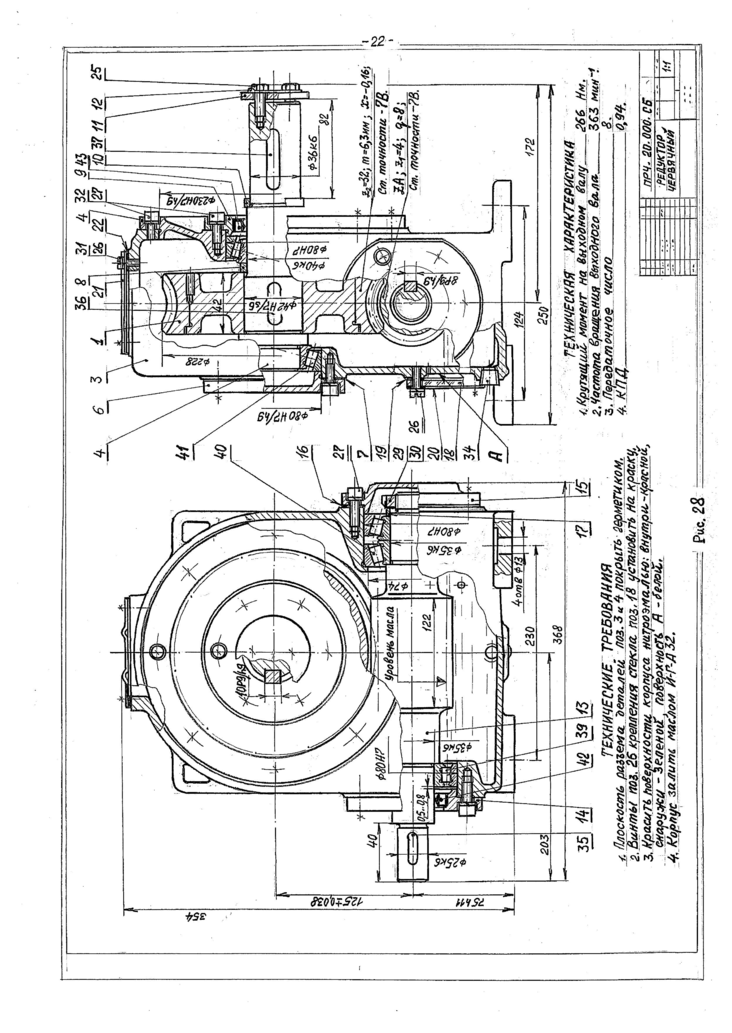

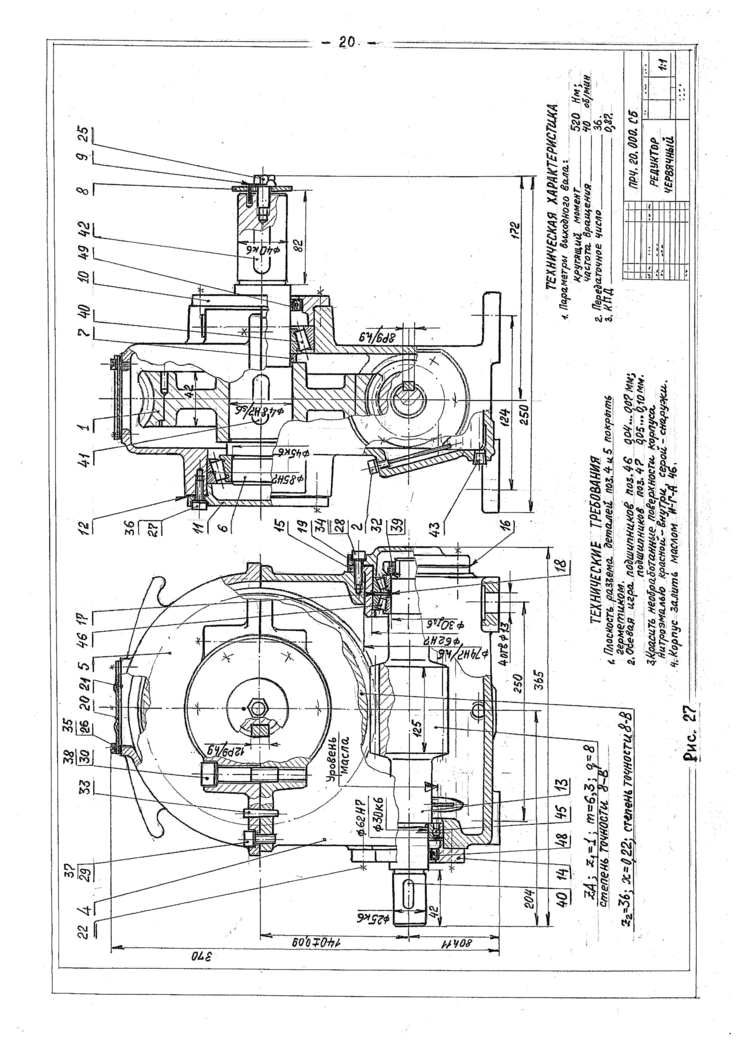

ПРЧ.20.000.СБ

Чертеж сборочный

Сборочные единицы

1

ПРЧ.21.000

Колесо червячное

1

2

ПРЧ.22.000

Маслоуказатель

1

Детали

4

ПРЧ.20.001

Корпус

1

5

ПРЧ.20.002

Крышка корпуса

1

6

ПРЧ.20.003

Вал

1

7

ПРЧ.20.004

Кольцо

1

8

ПРЧ.20.005

Шайба

1

9

ПРЧ.20.006

Шайба стопорная

1

10

ПРЧ.20.007

Крышка

1

11

ПРЧ.20.008

Крышка глухая

1

12

ПРЧ.20.009

Прокладка

1

13

ПРЧ.20.010

Вал-червяк

1

14

ПРЧ.20.011

Крышка

1

15

ПРЧ.20.012

Стакан

1

16

ПРЧ.20.013

Прокладка

1

17

ПРЧ.20.014

Кольцо

1

18

ПРЧ.20.015

Кольцо

1

19

ПРЧ.20.016

Крышка

1

20

ПРЧ.20.017

Крышка люка

1

21

ПРЧ.20.018

Прокладка

1

Стандартные изделия

25

Болт М8*12 ГОСТ 7808-70

1

26

Винт М5*10 ГОСТ 1491-80

6

27

Винт М6*15 ГОСТ 11738-84

18

28

Винт М6*22 ГОСТ 11738-84

6

29

Винт М8*15 ГОСТ 11738-84

4

30

Винт М10*50 ГОСТ 11738-84

4

32

Гайка М24*1,5 ГОСТ 11871-88

1

33

Штифт 6*25 ГОСТ 3129-70

2

35

Шайба 5.65Г ГОСТ 6402-70

6

36

Шайба 6.65Г ГОСТ 6402-70

24

37

Шайба 8.65Г ГОСТ 6402-70

4

38

Шайба 10.65Г ГОСТ 6402-70

4

39

Шайба 24 ГОСТ 11882-79

1

40

Шпонка 8*7-20 ГОСТ 23360-78

1

41

Шпонка 12*8-36 ГОСТ 23360-78

1

42

Шпонка 12*8-60 ГОСТ 23360-78

1

43

Пробка КГ 3/8” ГОСТ 12718-67

1

45

Подшипник 206 ГОСТ 8338-75

1

46

Подшипник 7206 ГОСТ 333-79

2

47

Подшипник 7208 ГОСТ 333-79

2

48

Манжета 30*45 -3 ГОСТ 8752-79

1

49

Манжета 45*60 -3 ГОСТ 8752-79

1

ПРЧ.20.000

Изм.

Лист

№ док.

Подп.

Дата

Разраб.

Редуктор

червячный

Лит

Лист

Листов

Провер.

1

Т.конт.

МГУПИ

каф. “Прикладная механика”

Н.конт.

Утв.

Фор.

Зона

Поз.

Обозначение

Наименование

Кол.

Прим.

Документация

ПРЧ.20.000.СБ

Чертеж сборочный

Сборочные единицы

1

ПРЧ.21.000

Колесо червячное

1

Детали

3

ПРЧ.20.001

Корпус

1

4

ПРЧ.20.002

Крышка ТОРЦЕВАЯ

1

5

ПРЧ.20.003

Вал

1

6

ПРЧ.20.004

КРЫШКА ГЛУХАЯ

1

7

ПРЧ.20.005

ПРОКЛАДКА

1

8

ПРЧ.20.006

Кольцо

1

9

ПРЧ.20.007

Крышка

1

10

ПРЧ.20.008

Кольцо

1

11

ПРЧ.20.009

ШАЙБА

1

12

ПРЧ.20.010

ШАЙБА СТОПОРНАЯ

1

13

ПРЧ.20.011

ВАЛ-ЧЕРВЯК

1

14

ПРЧ.20.012

КРЫШКА

1

15

ПРЧ.20.013

КРЫШКА ГЛУХАЯ

1

16

ПРЧ.20.014

ПРОКЛАДКА

1

17

ПРЧ.20.015

Кольцо

1

18

ПРЧ.20.016

СТЕКЛО

1

19

ПРЧ.20.017

ПРОКЛАДКА

1

20

ПРЧ.20.018

ШАЙБА ГРУППОВАЯ

1

21

ПРЧ.20.019

КРЫШКА ЛЮКА

1

22

ПРЧ.20.020

ПРОКЛАДКА

1

Стандартные изделия

25

Болт М6*15.3.6 ГОСТ 7805-70

2

26

Винт М5*10.3.6 ГОСТ 1491-80

10

27

Винт М8*15.6.6 ГОСТ 11738-84

32

29

Гайка М30*1,5.5 ГОСТ 11871-88

1

30

Шайба 30.08 КП ГОСТ 11872-89

1

31

Шайба 5.65Г ГОСТ 6402-70

10

32

Шайба 8.65Г ГОСТ 6402-70

32

34

Пробка КГ 3/8” ГОСТ 12718-67

1

35

Шпонка 8*7-18 ГОСТ 23360-78

1

36

Шпонка 10*8-35 ГОСТ 23360-78

1

37

Шпонка 10*8-55 ГОСТ 23360-78

1

39

Подшипник 12307 ГОСТ 8328-75

1

40

Подшипник 7307 ГОСТ 333-79

2

41

Подшипник 7208 ГОСТ 333-79

2

42

Манжета 35*50 -3 ГОСТ 8752-79

1

43

Манжета 40*50 -3 ГОСТ 8752-79

1
