26 марта.

Раздел: Групповые авиационные средства РЭБ.

Тема 1. Общая характеристика групповых средств РЭБ (ГС РЭБ) и объекты их подавления.

1. Состав радиоэлектронных средств (РЭС) управления войсками (УВ) ПВО и решаемые ими задачи.

Эффективность функционирования системы управления ПВО в решающей степени зависит от входящих в её состав РЭС.

РЭС, входящие в состав системы ПВО, делятся на 2 класса:

1. РЭС управления войсками;

2. РЭС управления оружием.

Основные задачи, решаемые РЭС управления войсками:

1. Своевременное обнаружение и опознание воздушных целей;

2. Определение их координат и параметров движения;

3. Передача радиолокационной информации на пункты управления;

4. Передача команд оповещения и управления частям и подразделениям активных средств ПВО;

5. Передача команд наведения истребительной авиации.

Эти задачи решаются с помощью следующих РЭС:

1. РЛС обнаружения воздушных целей;

2. РЛС дальнего наведения истребителей;

3. РЛС целеуказания подразделений зенитно-ракетных войск (ЗРВ);

4. РЭС опознавания государственной принадлежности;

5. РЭС связи (в том числе командные радиолинии управления [КРУ] истребительной авиации).

Первые 3 построены по близким принципам. Таким образом, они объединяются в класс ОНЦ (обнаружения, наведения, целеуказания).

Наиболее важным объектом радиоэлектронного подавления (РЭП) является РЛС ОНЦ (как источник информации).

1. Назначение авиационных групповых средств РЭБ.

РЭБ – это совокупность взаимосвязанных по месту и времени организационных и технических мероприятий, направленных на снижение эффективности функционирования РЭС системы управления войсками и оружием противника, а также на защиту своих РЭС от аналогичных действий противника.

Основным содержанием деятельности специалистов по ВУС 141100 и 541100 является применение и эксплуатация бортовых авиационных средств РЭБ, предназначенных для РЭП РЛС ОНЦ.

Бортовые авиационные средства РЭБ классифицируются по объектам подавления.

Средства РЭБ, предназначенных для подавления РЭС УВ, называются групповыми; предназначенных для управления оружием – индивидуальными.

Они объясняются возможностями указанных классов средств РЭБ.

Групповые средства РЭБ способны обеспечить защиту всех летательных аппаратов боевого порядка; индивидуальные – только тех ЛА, на которые они установлены.

Поскольку РЭС управления войсками противника решают задачи организации отражения воздушного нападения и являются первичными источниками о воздушной обстановке, их подавление снижает эффективность функционирования ПВО системы в целом, тем самым обеспечивая защиту всех ЛА, находящихся в воздухе.

Исходя из этого, групповые средства РЭБ устанавливаются на специальных самолётах – постановщиках помех, которые могут находиться в составе боевого порядка или создавать помехи из зон.

К самолётам-постановщикам помех относят Ан-12ПП и вертолёты Ми-8ППЛ и Ми-8 СМВ.

1. Принципы построения и функционирования импульсных РЛС ОНЦ.

РЛС ОНЦ работают в режиме кругового или секторного обзора.

Антенны имеют узкую диаграмму направленности (ДНА) в азимутальной плоскости

θ°_аз = 0,5…3°

И широкую в угломестной плоскости (по форме - )

θ°_угл = 30°

Антенна вращается вокруг вертикальной оси. Скорость вращения

n_А = 6…12 об/мин

Измеряемыми координатами является дальность цели (D_Ц) и азимут цели (θ_ц^ум).

РЛС ОНЦ бывают 1, 2-ух и 3-х координатными:

1. Р/л дальномеры (D_Ц) и р/л высотомеры (θ_ц^ум).

2. D_Ц и θ_ц^аз – наибольшее распространение, в связке с которыми работают р/л высотомеры.

3. D_Ц, θ_ц^ум и θ_ц^аз.

Р/л информация, получаемая с помощью РЛС ОНЦ проходит первичную, вторичную и третичную обработку.

Первичная обработка:

• Координаты воздушных целей в текущий момент времени

• Осуществляется за 1 обзор воздушного пространства

Вторичная обработка:

• Определение траектории и параметров движения целей

• Осуществляется за несколько обзоров воздушного пространства

Третичная обработка:

• Уточнение координат и параметров движения целей

• Определение координат постановщиков помех

• Информация от нескольких разнесённых РЛС

Наибольшее распространение получили некогерентные импульсные РЛС. В таких РЛС непрерывно излучается последовательность радиоимпульсов длительностью τ_И и периодом повторения T_И ≡ τ_ПОВ

Когерентные колебания – колебания с высокостабильной фазой колебаний.

Скважность импульсной последовательности

К достоинствам таких РЛС относятся простота определения дальности и одновременного определения азимута, а также высокая разрешающая способность по дальности.

Дальность определяется по времени задержки отраженного сигнала относительно зондирующего. Азимут определяется амплитудным методом максимума, а именно по угловому положению антенны в момент прихода отраженного сигнала.

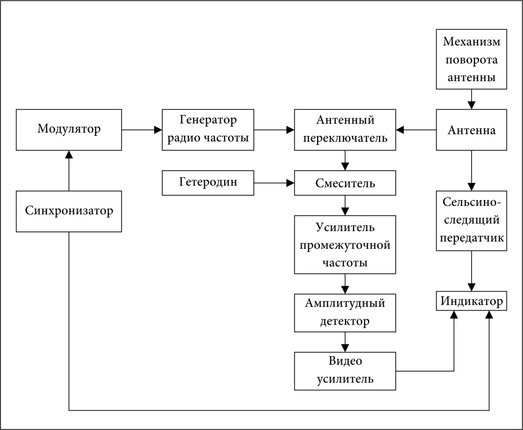

Рисунок 1. Упрощённая структурная схема РЛС ОНЦ.

Синхронизатор вырабатывает импульсы с частотой T_и. Этими импульсами запускается модулятор, под воздействием которого ГРЧ вырабатывает импульсы на несущей частоте f₀ и длительностью τ_и. Через АП радиоимпульс поступает в АНТ и излучается в пространство. Тем же синхроимпульсом запускается радиальная развёртка индикатора кругового обзора I₀. Луч откланяется от центра индикатора с такой скоростью, которая необходима для достижения границы индикатора одновременно с достижением радиоимпульсом зоны действия локатора. Отклонение локатора с помощью следящей сельсино-передачи синхронизируется с поворотом АНТ.

Когда на пути распространения импульса встречается цель, он отражается от него и часть от него возвращается.

D_Ц = (c ∙ τ_и) / 2

Сразу после окончания излучения радиоимпульсов, АП переключает АНТ ко входу смесителя приёмного тракта РЛС.

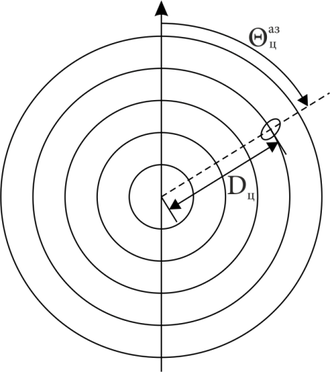

Когда отражённый сигнал принимается АНТ и поступает на СМ, он преобразуется в видеоимпульс, под воздействием которого на экране индикатора формируется яркостная отметка. Удаление отметки от центра индикатора пропорционально дальности до цели, а угол относительно направления на север равен азимуту цели. Для облегчения определения дальности и азимута, на экран индикатора наносится сетка.

П

Рисунок 2.

реобразование радиоимпульса в видеоимпульс осуществляется путем понижения частоты радиоимпульса в смесителе.

f_ПР = f₀-f_Г ≈ 10÷100МГц

УПЧ кроме усиления отсеивает все комбинационные частоты кроме f_ПР (избирательность по частоте).

Связка Г + СМ + УПЧ неразрывна.

УПЧ имеет полосу пропускания, согласованную с шириной спектра сигнала ∆f_УПЧ ≈ 1,5…2∆f_С (дабы избежать потерь из-за нестабильности сигнала).

Полученный импульс на промежуточной частоте с помощью АД преобразуется в видеоимпульс, который создаёт на экране индикатора яркостную отметку.

τ_и ≈ 10^-6 с, но т.к. ДНА имеет ширину в несколько градусов, то цель облучается за каждый период обзора T_ОБЗ = 1 / n_А в течение времени облучения T_ОБЛ =θ°_аз/(360° ∙ n_А).

За это время от цели отразятся

Благодаря свойству послесвечения люминофора экрана индикатора и отражению от цели нескольких сотен импульсов, отметка от цели наблюдается в виде дуги, яркость которой максимальна в середине и снижается по краям (ввиду максимальной мощности).

Накопление на экране индикатора пачки отражённых импульсов обеспечивает также повышение различимости отражённого от цели сигнала на фоне помех. Благодаря тому, что полезные сигналы суммируются алгебраически, а случайные помеховые – по их дисперсиям, отношение сигнала – шум P_СИГ ⁄ N₀ увеличивается в N_И раз, где N₀ - спектральная плотность шума.

Рисунок 3.

2 апреля.

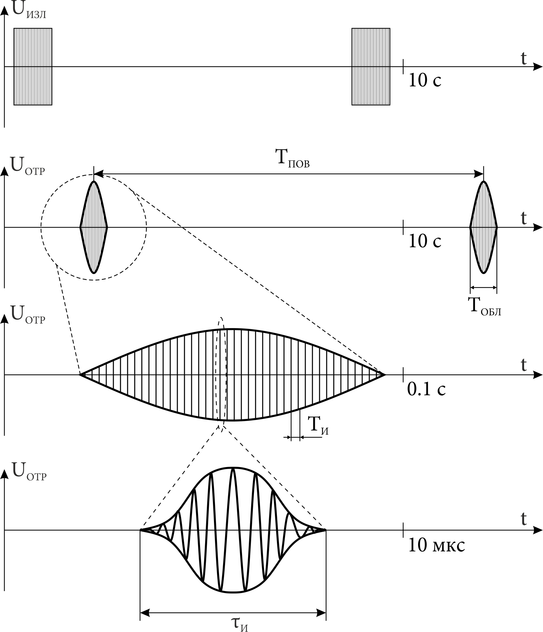

1. Структура U_отр(t)

Скорость развёртки – это время, за которое луч пробегает по экрану.

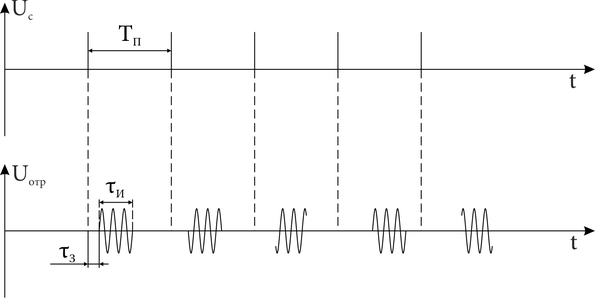

Рисунок 4.

F_П = 1/T_П

τ_и = 3 мкс; λ = 10 см; f = 3 ГГц.

Таблица 1. Основные типы и характеристики РЛС ОНЦ иностранных государств.

Чаще всего в РЛС используются близкие к 10 … 20 см. Для улучшения помехоустойчивости скорость вращения должна быть ниже.

1. Классификация организованных помех.

Радиопомехами называются улавливаемые антеннами РЭС э/м излучения, снижающие эффективность функционирования этих РЭС.

По своему происхождению помехи делятся на:

1. Естественные (э/м колебания космического происхождения, в т.ч. порождаемые солнцем, грозовыми разрядами, и т.п.);

2. Искусственные:

   1. Преднамеренные (организованные) по способу формирования:

      1. Активные - формируются специальными передатчиками помех;

      2. Пассивные – за счёт отражения волн от естественных или искусственных объектов;

      3. Комбинированные.

   2. Непреднамеренные [имеют техногенный характер, возможны при работе различных электроустановок (особенно транспортных, ЛЭП, а также РЭС)].

По конечному результату воздействия на РЭС помехи делятся на:

• Маскирующие - затрудняют обнаружение сигнала на входе помех;

• Имитирующие – за счёт создания ложных целей, способствуют распылению сил и средств ПВО.

По соотношению ширины спектра помехи и ширины полосы пропускания приёмника помехи делятся на:

• заградительные -

• прицельные -

По способам создания помехи делятся на:

• Модулированные – делятся по виду модуляции на АМ, ЧМ, ФМ, шумовые модулированные.

• Немодулированные – прямые шумовые помехи (ПШП).

1. Основные характеристики помех.

Важнейшая характеристика помех – спектр (спектральная плотность).

Характеристики

Тип файла документ
