Выводы: Из уравнения видно, что K сильно зависит от энергетических потенциалов РЛС и ПП, поэтому целесообразно использовать направленные антенны. Мощность полезного сигнала уменьшается пропорционально четвертой степени D_ц, а мощность помехового сигнала пропорционально D²_п, поэтому всегда найдется дальность D_{ц min} , при которой будет выполнятся условие K ≥ K_п.

Для определения D_{ц min} рассмотрим частный, но наиболее вероятный случай: положение датчика относительно РЛС фиксировано.

Рисунок 9. Зона подавления РЛС активными помехами.

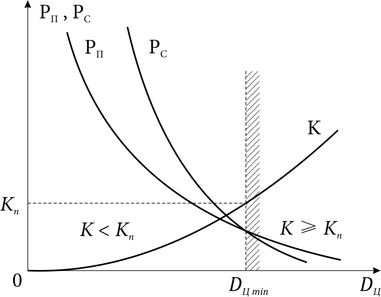

Значение D_ц , при котором K = K_п , является граничным и называется D_{ц min}

Уменьшая φ_п, уменьшаем D_{Ц min}.

Значение велчины K позволяет определить границу зоны подавления как область пространства, в котором K > K_п.

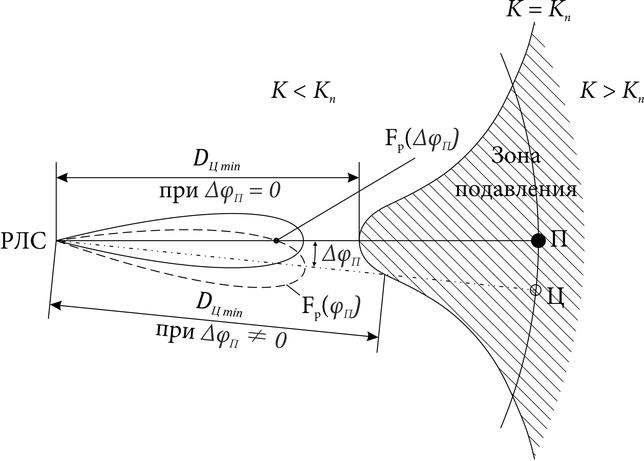

Рисунок 10. Зона подавления РЛС постановщика помех при D_{Ц =} D_П и Δφ_П ≠ 0

16 апреля.

1. Особенности подавления РЛС ОНЦ со сложными сигналами.

К РЛС ОНЦ со сложными сигналами относятся:

1. РЛС с линейно-частотно-модулированными (ЛЧМ) сигналами

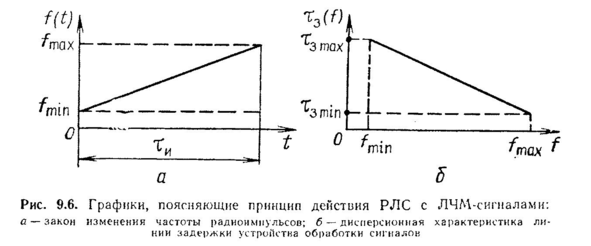

Излучает периодическую последовательность импульсов, частота которых в пределах длительности импульса τ_и изменяется по линейному закону.

Отраженный от цели сигнал обрабатывается в дисперсионной линии задержки.

(τ_з - время задержки)

Длительность импульса на выходе линии задержки уменьшается до величины τ_сжатия.

Коэффициент сжатия (база ЛЧМ сигнала) .

Если не учитывать потери в линии задержки, то – мощность полезного сигнала.

Помеховый (шумовой) сигнал, имеющий случайную природу, свою мощность не увеличивает; отношение увеличивается в B раз.

• Для подавления такой РЛС шумовой помехой, мощность передатчика помех нужно увеличить в B раз (в 100 или 1000чи раз).

Имитирующие помехи могут формироваться путем ретрансляции сигналов РЛС с задержкой во времени. Кроме того, имитирующие помехи могут формироваться путем сдвига сигнала по частоте.

1. РЛС с фазо-кодо-манипулированными (ФКМ) сигналами

Импульс длительностью несколько 10ков или 100тен мкс, делится по времени на элементарные импульсы длительностью несколько мкс. Начальная фаза каждого элементарного импульса меняется или не меняется в зависимости от значения соответствующего ей разряда кода.

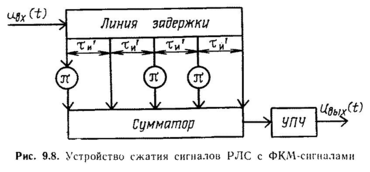

Обработка ФКМ сигнала осуществляется с помощью линии задержки с отводами, сигнал на каждом последовательном отводе появляется спустя время τ_сж. При этом на каждом выходе линии задержки включается фазовращатель.

Фазовращатели управляются кодом, обратным исходному, т.е. если фаза менялась, то после ЛЗ не будет и наоборот.

Длительность импульса U_вых(t) составляет τ_сж, при этом на сумматор все элементарные импульсы поступят одновременно, имея одну и ту же начальную фазу.

Амплитуда суммированного импульса возрастет в B раз, а его мощность возрастет в B ² раз. Шумовой сигнал в силу его случайной природы в результате суммирования увеличит свою дисперсию в B раз.

• на выходе сумматора увеличится в B раз.

В качестве зондирующего сигнала излучается реализация случайного напряжения.

1. РЛС с шумоподобными (ШП) сигналами

Все они имеют внутреннюю структуру и большую длительность (несколько 10ков мкс)

Достоинства РЛС со сложными сигналами:

• Более высокая помехозащищенность

• При той же дальности обнаружения цели, что и у РЛС с простыми сигналами, повышается скрытность работы РЛС, т.к мгновенная мощность сигнала может быть уменьшена в В раз

• Если Р не уменьшается (остается той же), то дальность цели увеличивается в корень из В раз

1. Особенности подавления РЛС с квазинепрерывным излучением (КНИ).

При обнаружении низколетящих целей мощность зондирующего сигнала, отраженного от подстилающей поверхности, многократно превышается мощность сигнала, отраженного от цели.

Для обнаружения низколетящих целей используются РЛС с непрерывным или квазинепрерывным излучением, в которых сигнал от цели обнаруживается благодаря его сдвигу по частоте на величину ; плюс – приближающаяся цель, минус – удаляющаяся. V_p - радиальная скорость сближения.

РЛС с КНИ.

Сигналы, излученные этой РЛС, представляют собой когерентную последовательность радиоимпульсов малой скважности; Q = 5…30

Когерентная последовательность радиоимпульсов – их начальная фаза детерминирована (изменена по известному закону).

Эти импульсы, формирующиеся с помощью высокостабильного генератора, можно представить себе виде отрезков одного гармонического колебания.

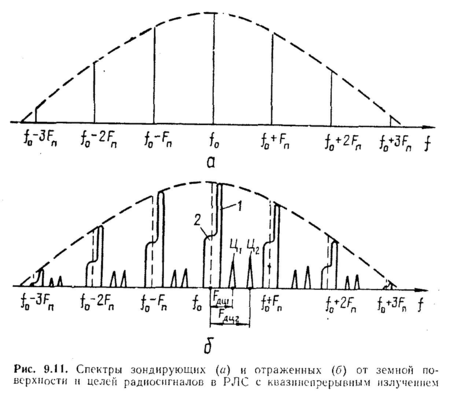

В отличие от некогерентной последовательности импульсов, спектр квазинепрерывного излучения (спектр КНИ) дискретный (линейчатый).

Каждый из элементарных сигналов, составляющих спектр, отражается как от цели, так и от подстилающей поверхности. При отражении от движущейся цели, частота сигнала изменяется на f_Д, каждая составляющая приобретает сдвиг на f_Д. При отражении от земной поверхности спектральные составляющие размываются, т.к. в пределах ДНА отражение происходит под разными углами.

Каждый участок частот между спектральными составляющими делится полосовыми фильтрами с шириной полосы пропускания ~ 1кГц и охватывает весь возможный доплеровский диапазон. Сигналы со всех полосовых фильтров с одинаковыми номерами суммируются, и при превышении порогового значения вырабатывается признак «наличие цели».

Недостаток РЛС – неоднозначность определения дальности, т.к. возможны случаи, при которых τ_з >> T_П (периода повторения импульса) в несколько раз. Для решения этой проблемы меняют либо частоту повторения импульсов, либо несущую частоту импульса.

РЛС с КНИ в качестве достоинства имеет увеличенную дальность обнаружения благодаря возможности накопления большого количества отраженных от цели сигналов.

• Увеличение помехозащищенности и дальности действия.

1. Особенности подавления РЭС связи и командных радиолиний управления КРУ.

В тактическом звене (в том числе в авиационных подразделениях и частях) связь организована в виде радиосети, где радиостанции всех взаимодействующих элементов настроены на одинаковые частоты.

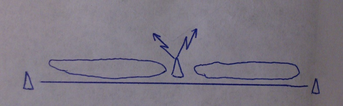

При этом чаще всего применяются ненаправленные антенны:

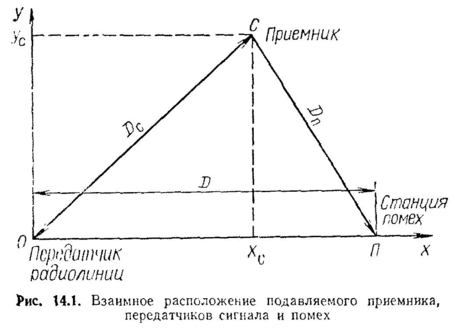

Вывод уравнения РЭП для РЭС связи упрощается.

Зависимость мощности как полезного, так и помехового сигнала обратно пропорциональна квадрату расстояния. Для достижения условий К >>К_П необходимо применять передатчики помех мощностью, превышающей мощность помехового сигнала. Другой способ обеспечения условия К >>К_П – приблизить ПП к подавляемому приемнику.

В оперативном звене управления связь организовывается по радионаправлениям. В используемых для этого радиорелейных станциях применяют узконаправленные антенны, что дополнительно затрудняет подавление этих радиолиний (передатчик помех работает либо по боковым лепесткам, либо размещен на линии раскрытия ЭМВ).

Аналогично радиорелейным линиям связи построены командные радиолинии управления. В авиации – для наведения истребителей и ракет.

23 апреля.

1. Подавление РЛС ОНЦ пассивными помехами (ПП).

Пассивными называют те помехи, при формировании которых не используются специализированные передатчики постановщики помех. ПП получают при всех случаях, когда среда распространения неоднородна.

1. варианта формирования ПП: отражение и преломление. Таким образом, преднамеренные ПП получают двумя основными способами:

1. изменение свойств среды распространения ЭМВ. Достигается распылением различных аэрозолей, а также ионизацией воздуха.

2. помещение на пути распространения ЭМВ различных отражателей. Сформированные таким образом ПП могут быть как маскирующими, так и имитирующими.

Маскирующими помехами закрывается большая область пространства (до нескольких десятков км). Имитирующие создают на экране индикатора отметки, аналогичные реальным целям.

Универсальным средством создания ПП является дипольный отражатель. Для создания имитирующих используются уголковые отражатели, линзы Люнеберга и решетки Ван – Атта.

1. Применение дипольных отражателей для подавления РЛС ОНЦ.

Дипольный отражатель (ДО) представляет собой тонкую полоску или стержень из металла или другого материала с нанесенным металлизированным покрытием.

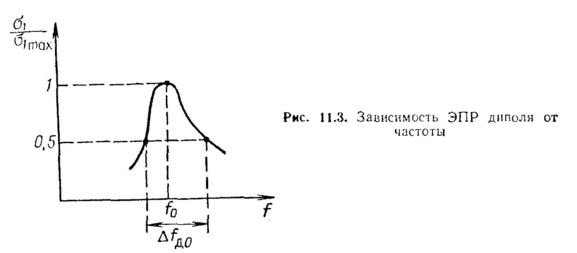

Отражающие свойства ДО сильно зависят от длины стержня и длины волны (l и λ соответственно). Максимальное значение эффективной площади рассеяния (ЭПР) ДО проявляется при l = λ/2.

σ₁ – ЭПР одного ДО; σ_1ср ≈ 0.17λ² (на его резонансной (средней) частоте; среднее значение, т.к. ДО может быть ориентирован в пространстве случайным образом)

Δf / f₀ ≈ 0.1; Δf_ДО – рабочая полоса частот.

Для формирования ЭПР, соизмеримых с ЭПР прикрываемых воздушных целей, в импульсном объеме необходимо разместить несколько тысяч ДО. Для прикрытия большой области, такое количество диполей должно быть размещено в каждом импульсном объеме этой области.
