3 Задание к работе
| Теория |
Сконфигурировать ПЛИС в соответствии с рисунком 3.1.
Рисунок 3.1 - RS-триггер на основе логических элементов "ИЛИ-НЕ"
Все используемые элементы располагаются в Symbol tools->Primitives.
Устанавливая с помощью переключателей S7 и S8 различные комбинации логических уровней и наблюдая за светодиодом LED8 заполнить таблицу 3.1
Таблица 3.1 - Таблица переходов для асинхронного
RS триггера на элементах "ИЛИ-НЕ"
| R | S | Q(t) | Q(t+1) |
| 0 | 0 | 0 |
|
| 0 | 0 | 1 |
|
| 0 | 1 | 0 |
|
| 0 | 1 | 1 |
|
| 1 | 0 | 0 |
|
| 1 | 0 | 1 |
|
3.2 Исследовать синхронный RS триггер.
Сконфигурировать ПЛИС в соответствии с рисунком 3.2.
Рисунок 3.2 - Синхронный RS-триггер
Триггер взять из библиотеке Primitives->Storage. Устанавливая с помощью переключателей S7 и S8 различные комбинации логических уровней и затем нажимая на кнопку Button, заполнить таблицу переходов 3.2.
Таблица 3.2 - Таблица переходов для синхронного RS триггера
| R | S | C | Q(t) | Q(t+1) |
| 0 | 0 | 1 | 0 |
|
| 0 | 0 | 1 | 1 |
|
| 0 | 1 | 1 | 0 |
|
| 0 | 1 | 1 | 1 |
|
| 1 | 0 | 1 | 0 |
|
| 1 | 0 | 1 | 1 |
|
| 0 | 0 | 0 | 0 |
|
| 0 | 0 | 0 | 1 |
|
| 0 | 1 | 0 | 0 |
|
| 0 | 1 | 0 | 1 |
|
| 1 | 0 | 0 | 0 |
|
| 1 | 0 | 0 | 1 |
|
3.3 Исследовать D-триггер
Сконфигурировать ПЛИС в соответствии с рисунком 3.3.

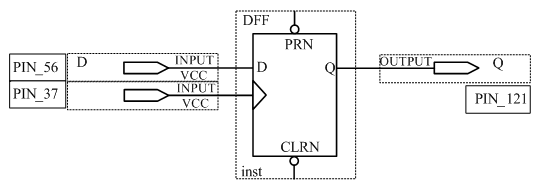

Рисунок 3.3 - Схема D-триггера
Устанавливая с помощью переключателя S8 различные логические уровни на выходе D и затем нажимая на кнопку Button, заполнить таблицу переходов 3.3.
Таблица 3.3 - Таблица переходов для синхронного D триггера
| D | C | Q(t) | Q(t+1) |
| * | 0 | 0 |
|
| * | 0 | 1 |
|
| 0 | 1 | 0 |
|
| 1 | 1 | 1 |
|
3.4 Исследовать синхронный T-триггер
Сконфигурировать ПЛИС в соответствии с рисунком 3.4.

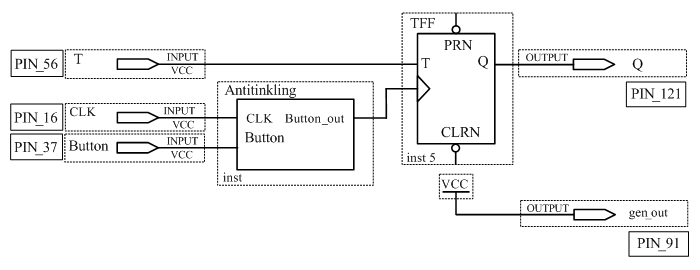

Рисунок 3.4 - Схема счётного Т-триггера
Блок Antitinkling необходим для подавления дребезга кнопки.
ВНИМАНИЕ! Для того, что бы выполнить блок Antitinkling, прочтите инструкцию Борьба с дребезгом контактов
Вход CLK соединяется с pin16, вход Button соединяется с pin37. Выход Antitinkling соединить с входом синхронизации триггера. Остальные входы соединить согласно рисунку 3.4.
Устанавливая с помощью переключателя S8 различные логические уровни на выходе D и затем, нажимая на кнопку Button, заполнить таблицу переходов 3.4.
Таблица 3.4 - Таблица переходов для синхронного D триггера
| T | C | Q(t) | Q(t+1) |
| 1 | 1 | 0 |
|
| 1 | 1 | 1 |
|
| 0 | 1 | 0 |
|
| 0 | 1 | 1 |
|
3.5 Исследование синхронного JK триггера
Сконфигурировать ПЛИС в соответствии с рисунком 3.5.
Рисунок 3.5 - Схема JK-триггера
Блок Antitinking подключить так же как, было сделано в предыдущем задании. Устанавливая с помощью переключателя S7 и S8 различные логические уровни на входах J, K и затем, нажимая на кнопку Button, заполнить таблицу переходов 3.5.
Таблица 3.5 - Таблица переходов для JK триггера
| J | K | C | Q(t) | Q(t+1) |
| 0 | 0 | 1 | 0 |
|
| 0 | 0 | 1 | 1 |
|
| 0 | 1 | 1 | 0 |
|
| 0 | 1 | 1 | 1 |
|
| 1 | 0 | 1 | 0 |
|
| 1 | 0 | 1 | 1 |
|
| 1 | 1 | 1 | 0 |
|
| 1 | 1 | 1 | 1 |
|
