Структура и основные режимы работы

Биполярный транзистор (обычно его называют просто транзистором) – это полупроводниковый прибор с двумя или более взаимодействующими выпрямляющими электрическими переходами, предназначенный для усиления и генерирования электрических сигналов.

Транзистор (полупроводниковый триод) был создан американскими учеными Дж. Бардином, В. Браттейном и У. Шокли в 1948 году. Это событие имело громадное значение для полупроводниковой электроники. Транзисторы могут работать при значительно меньших напряжениях, чем ламповые триоды, и не являются простыми заменителями последних, а их можно использовать помимо усиления и генерирования сигналов переменного тока в качестве ключевых элементов. Определение «биполярный» указывает на то, что работа транзистора связана с процессами, к которых принимают участие носители заряда, как электроны, так и дырки.

Структура биполярного транзистора изображена на рис. 3.1. Он представляет собой монокристалл полупроводника, в котором созданы три области с чередующимися типами электропроводности. На границах этих областей возникают электронно-дырочные переходы. От каждой области полупроводника сделаны токоотводы (омические контакты). Среднюю область транзистора, расположенную между электронно-дырочными переходами, называют базой (Б). Примыкающие к базе области обычно делают неодинаковыми. Одну из областей делают так, чтобы из неё наиболее эффективно проходила инжекция носителей в базу, а другую – так, чтобы p-n-переход между базой и этой областью наилучшим образом собирал инжектированные в базу носители, то есть осуществлял экстракцию носителей из базы.

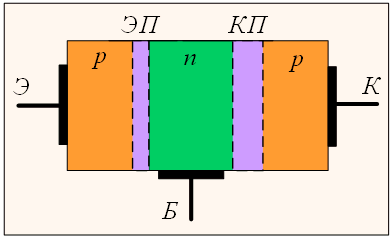

Рис. 3.1. Схематическое изображение структуры биполярного транзистора

Область транзистора, основным назначением которой является инжекция носителей в базу, называют эмиттером (Э), а p-n-переход между базой и эмиттером – эмиттерным (ЭП). Область транзистора, основным назначением которой является собирание, экстракция носителей заряда из базы, называют коллектором (К), а p-n-переход между базой и коллектором – коллекторным (КП). В зависимости от типа электропроводности крайних слоев (эмиттера и коллектора) различают транзисторы p-n-p и n-p-n типа. В обоих типах транзисторов физические процессы аналогичны, они различаются только типом инжектируемых и экстрагируемых носителей и имеют одинаково широкое применение.

На принципиальных электрических схемах транзисторы изображают условными графическими обозначениями, представленными на рис. 3.2.

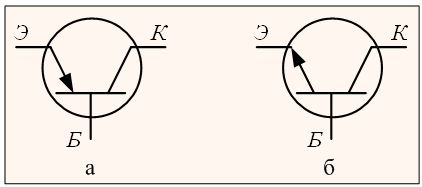

Рис. 3.2. Условные обозначения транзисторов:
а – транзистор p-n-p типа; б – транзистор n-p-n типа

Конструктивно биполярные транзисторы оформляются в металлических, пластмассовых или керамических корпусах (рис. 3.3).

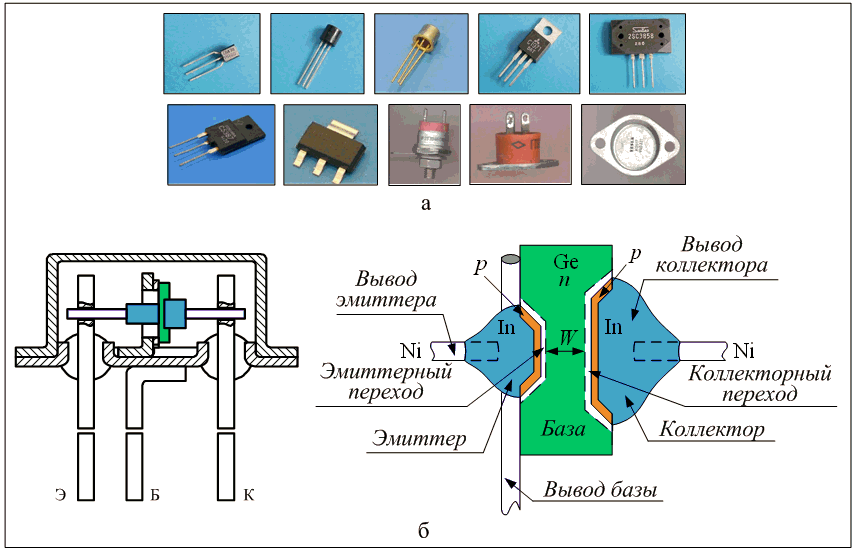

Рис. 3.3. Конструктивное оформление биполярного транзистора

При работе транзистора к его электродам прикладываются напряжения от внешних источников питания. В зависимости от полярности напряжений, приложенных к электродам транзистора, каждый из p-n-переходов может быть смещен в прямом или в обратном направлении, исходя из этого, возможны четыре режима работы транзистора (табл. 3.1).

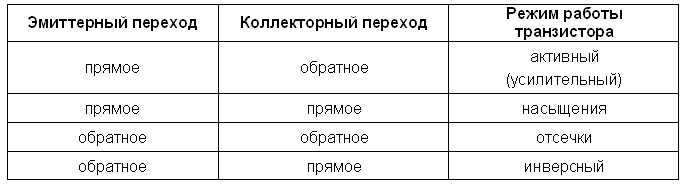

Таблица 3.1

Режимы работы биполярного транзистора

Если на эмиттерном переходе напряжение прямое, и он инжектирует носители в базу, а на коллекторном переходе напряжение обратное, и он собирает носители из базы, то такое включение транзистора называют нормальным, а транзистор работает в активном (усилительном) режиме.

В режиме насыщения оба p-n-перехода включены в прямом направлении, переходы насыщены подвижными носителями заряда, их сопротивления малы.

В режиме отсечки оба p-n-перехода включены в обратном направлении. В электродах транзистора протекают тепловые токи обратновключенных переходов.

Если же на коллекторном переходе напряжение прямое, и он инжектирует носители в базу, а на эмиттерном переходе напряжение обратное, и он осуществляет экстракцию носителей из базы, то такое включение транзистора называют инверсным, а транзистор работает в инверсном режиме.

При инверсном включении транзистора необходимо учитывать следующие особенности:

1. Поскольку эмиттерный переход по площади меньше, чем коллекторный, то из того количества носителей, которые инжектируются коллекторным переходом, меньшее количество собирается эмиттерным переходом, что снижает величину тока этого перехода.

2. Это приводит к изменению заряда носителей в базе и, следовательно, к изменению барьерной ёмкости переходов, т. е. к изменению частотных свойств транзистора.

3. При меньшей площади эмиттерного перехода необходимо снижать величину его тока, чтобы оставить прежней температуру нагрева полупроводниковой структуры.
