16-разрядный сдвиговый регистр собран из четырех 4-х разрядных микросхем (ИС)155ИР1. ИС 155ИР1-это универсальный регистр, который работает с данными в 2 режимах:

  • либо сдвигает данные последовательно поступающие с входа DL, по c1 (при PE=0,c2=1)

  • либо параллельно заносит данные с четырех D-входов микросхемы по c2 (при PE=1,c1=1).

ИС 155ИР1 используется в исходной схеме только в режиме сдвига, из-за чего тесты получаются длинными. На практике проблему длинных тестов, а главное непомерно больших затрат на их проектирование решают добавлением оборудования для упрощения тестирования. Представленные схемы достаточно просты, поэтому для них проблематична только длина теста. Применимы 2 подхода, упрощающие тестирование:

В качестве универсального регистра ввода/вывода информации в данной системе использован универсальный сдвиговый регистр, построенный на микросхемах К155ИР1. Универсальный регистр ввода/вывода может наращиваться на требуемое число разрядов для приема и выдачи информации, как в последовательном, так и в параллельном коде.

В данном курсовом проекте предполагается использование микросхем 155-й серии, построенной по технологии ТТЛ. Эта серия выбрана потому что в ней содержатся все необходимые для создания устройства элементы

2.2. Разработка функциональной схемы

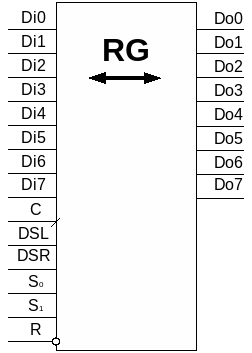

Di 0…Di 7 – Информационные входы

Do 0…Do 8 – Информационные выходы

C – Вход синхронизации

DSR, DSL – Входы последовательного сдвига вправо и влево

S0, S1 – Входы установки режима параллельная загрузка, сдвиги влево и

вправо, и хранение

R – Вход сброса

Таблица истинности регистра

Режим

В

Х

О

Д

Ы

В

Ы

Х

О

Д

Ы

C

R

S0

S1

DSR

DSL

Din

Do0

Do1

Do2

Do3

Do4

Do5

Do6

Do7

Сброс

X

0

Х

Х

Х

Х

Х

0

0

0

0

0

0

0

0

Хранение

1

0

0

Х

Х

Х

Do0

Do1

Do2

Do3

Do4

Do5

Do6

Do7

Сдвиг

1

1

0

Х

0

Х

Do1

Do2

Do3

Do4

Do5

Do6

Do7

0

вправо

1

1

0

Х

1

Х

Do1

Do2

Do3

Do4

Do5

Do6

Do7

1

Сдвиг

1

0

1

0

Х

Х

0

Do0

Do1

Do2

Do3

Do4

Do5

Do6

влево

1

0

1

1

Х

Х

1

Do0

Do1

Do2

Do3

Do4

Do5

Do6

Параллельная

1

1

1

Х

Х

Х

Di0

Di1

Di2

Di3

Di4

Di5

Di6

Di7

загрузка
