и в точке М наблюдается максимум (светлое пятно).

При четном числе зон

А=А₁/2 -А_m/2 (7)

и в точке М будет наблюдаться минимум (темное пятно). Этот факт особенно наглядно противоречит закону прямолинейного распространения света.

Очевидно, что максимум и минимум будут тем сильнее отличаться друг от друга, чем ближе значение А_m к А₁, т.е. когда число зон m мало (m 10). Расчет амплитуды в других точках экрана более сложен. Можно показать, что дифракционная картина вблизи точки М имеет вид чередующихся темных и светлых колец с центрами в точке М. По мере удаления от точки М интенсивность максимумов света убывает.

Если на пути световой волны в плоскости отверстия поставить зонную пластинку, которая перекрывала бы все четные зоны, то А=А₁+А₃+А₅+… и интенсивность I=A² в точке М резко возрастает. Еще большего эффекта можно достичь, не перекрывая четные зоны, а изменяя фазу их колебаний на , тогда А=А₁+А₂+А₃+… Такая пластинка называется фазовой зонной пластинкой, и использование ее позволяет получить дополнительное увеличение интенсивности в 4 раза.

Опыт подтверждает эти выводы: зонная пластинка увеличивает интенсивность в точке М, действуя подобно собирающей линзе.

4.3.2. Дифракция Френеля на небольшом диске (круглом непрозрачном экране)

Способ построения зон Френеля на открытой части волнового фронта Ф падающей монохроматической волны показан на рис. 3. Пусть диск закрывает несколько зон, действие которых не будем учитывать. Нумерацию зон начнем от первой открытой зоны, расстояние до краев которой от точки М равны L и L+/2. Последнюю открытую зону обозначим через m.

Проведя анализ, подобный предыдущему (см. 4.3.1), и полагая, что m достаточно велико, получим для амплитуды результирующей волны, выражение идентичное (5), т.е. А=А₁/2. Дифракционная картина на экране Э имеет вид концентрических темных и светлых колец с центром в точке М, где всегда находится максимум (пятно Пуассона).

4.4. Дифракция Фраунгофера на одной щели

Дифракция в параллельных лучах была рассмотрена Фраунгофером в 1821-1822 гг. Для получения пучка параллельных лучей света, падающих на щель или отверстие, обычно пользуются небольшим источником света, который помещается в фокусе собирающей линзы Л.

Пусть параллельный пучок монохроматического света падает нормально на непрозрачный экран, в котором прорезана узкая щель ВС, имеющая постоянную ширину b и длину l>>b (см. рис.4,а). Оптическая разность хода между крайними лучами ВМ и CN, идущими от щели под углом  к оптической оси линзы OF₀ =CD=bsin.

Разобьем щель ВС на зоны Френеля, имеющие вид полос, параллельных ребру В щели. Ширина каждой зоны выбирается (согласно методу зон Френеля) так, чтобы разность хода от краев этих зон была равна /2. При интерференции света от каждой пары соседних зон амплитуда результирующих колебаний равна нулю, так как эти зоны вызывают колебания с одинаковыми амплитудами, но противоположными фазами.Всего на ширине щели уместится : /2= bsin/(/2) зон. Если число зон четное, т.е.

bsin/(/2)=2m или bsin=m , m=1,2,3…, (8)

то наблюдается дифракционный минимум (темная полоса).

Если число зон нечетное, т.е.

bsin/(/2)=(2m+1) или bsin=(2m+1) , m=1,2,3…, (9)

то наблюдается дифракционный максимум (светлая полоса).

В направлении  = 0 наблюдается самый интенсивный центральный максимум нулевого порядка.

Распределение интенсивности на экране, полученное вследствие дифракции (дифракционный спектр) приведено на рис.4б. Расчеты показывают, что интенсивности в центральном и последующем максимумах относятся как 1:0,045:0,016:0,008:…, т.е. основная часть световой энергии сосредоточена в центральном максимуме.

Углы, под которыми наблюдаются максимумы всех порядков, начиная с первого, зависят от длины волны света . Поэтому, если щель освещать немонохроматическим светом, то максимумы, соответствующие разным длинам волн, будут наблюдаться под разными углами и, следовательно, будут пространственно разделены на экране. Получим дифракционный спектр, в отличие от призматического спектра (см. дисперсию).

4.5. Дифракционная решетка

Дифракционная решетка – важнейший спектральный прибор, предназначенный для разложения света в спектр и измерения длин волн.

Она представляет собой плоскую стеклянную или металлическую поверхность, на которой нарезано очень много (до сотен тысяч) прямых равноотстоящих штрихов.

Рассмотрим простейшую идеализированную решетку, состоящую из N одинаковых равноотстоящих параллельных щелей, сделанных в непрозрачном экране. Ширину щели обозначим b, а ширину непрозрачных промежутков между щелями – а. Величина d=a+b называется периодом или постоянной дифракционной решетки. Лучшие решетки имеют d=0,8 мкм, т.е. 1200 штрихов на 1 мм.

На рис. 5а показано только несколько щелей. Дифракционная картина от решетки получается в результате дифракции на каждой щели и интерференции лучей, падающих от разных щелей. Главные максимумы соответствуют таким углам , для которых колебания от всех N щелей складываются в фазе, т.е. А_макс=NA_, где A_ – амплитуда колебания, посылаемого одной щелью под углом . Интенсивность максимума

I_макс=N² I_{ ­}, (10)

т.е. может превышать в сотни миллионов раз интенсивность максимума, создаваемого одной щелью (для хороших решеток N достигает нескольких десятков тысяч).

Условие главных максимумов имеет вид

dsin=m , m=0,1,2… (11)

Максимум нулевого порядка наблюдается при  = 0, первого порядка при sin=/d, второго порядка при sin=2/d (см. рис. 5б).

Главные минимумы соответствуют таким углам , в направлении которых ни одна из щелей не распространяет свет. Таким образом, условие главных минимумов выражает формула (8)

bsin=m , m=1,2,3… (12)

Первый главный минимум наблюдается при sin=/b (см. рис. 5б).

Кроме главных максимумов имеется большое число слабых побочных максимумов, разделенных дополнительными минимумами. На рис. 5б они изображены между главными максимумами. Положение главных максимумов (кроме центрального) зависит от длины волны  [см. (11) и рис. 5б]. Поэтому при пропускании через решетку белого света все максимумы ненулевого порядка, разложатся в спектр, фиолетовый конец которого обращен к центру дифракционной картины, а красный – наружу. Таким образом, дифракционная решетка представляет собой спектральный прибор.

4.6. Дифракция на пространственной решетке. Формула Вульфа-Брэгга

Дифракционную картину могут дать не только рассмотренные выше одномерные структуры, но также двумерные и трехмерные периодические структуры, например, кристаллические тела. Однако период кристаллических тел d мал, составляет единицы ангстрем (1 =10^-4 мкм), т.е. значительно меньше длин волн видимого света (0,4-0,8 мкм). Поэтому для видимого света кристаллы являются однородной средой, и дифракция не наблюдается.

В то же время для значительно более коротковолнового рентгеновского излучения(  10^-9 – 10^-11 м) кристаллы представляют собой естественные дифракционные решетки (см. рис.6).

Абсолютный показатель преломления всех сред для рентгеновского излучения близок к единице, поэтому оптическая разность хода между лучами 1’ и 2’, отражающимися от кристаллографических плоскостей CD+DE=2dsin, где d – расстояние между плоскостями, в которых лежат узлы (атомы) кристаллической решетки,  – угол скольжения лучей.

Условию интерференционных максимумов удовлетворяет [см. (3.15)] формула Вульфа-Брэгга

2dsin =m , m=1,2,3… (13)

где m – порядок дифракционного максимума.

4.7. Разрешающая способность оптических приборов

Вследствие дифракции света в оптическом приборе изображение светящейся точки имеет вид не точки, а светлого пятна, окруженного системой концентрических интерференционных колец. Это явление ограничивает разрешающую способность оптического прибора, т.е. его способность давать раздельное изображение двух близких друг к другу точек объекта.

Согласно критерию Рэлея, изображения двух одинаковых точечных источников света еще можно видеть раздельно, если центральный максимум дифракционной картины от одного источника совпадает с первым минимумом дифракционной картины от другого.

В этом случае угловое расстояние  1,22/D, где D – диаметр объектива.

4.8. Понятие о голографии

При обычной фотографии фотопластинка регистрирует только интенсивность световой волны. Информация о фазе волны при этом теряется. Таким образом, содержащаяся в фотографии информация об объекте весьма ограничена, например, не можем увидеть то, что было закрыто во время съемки объектом, находящемся на переднем плане, – не можем заглянуть за этот объект.

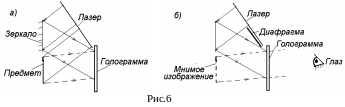

Голография (от греческого “полная запись“) позволяет записать на фотопластинку (голограмму) полную информацию (амплитуду и фазу) об объекте и затем восстановить изображение. Для этого необходимо иметь излучение с высокой степенью когерентности, полученное с помощью лазера. На рис.7 приведена схема получения голограммы (а) и восстановления изображения (б).

Для получения цветного голографического изображения объекта пользуются монохроматическим светом трех основных цветов (например, красным, зеленым и синим), испускаемым одновременно тремя лазерами.

Если голограмму расколоть на несколько кусков, то каждый из них при просвечивании восстанавливает полное изображение, но с меньшей четкостью.
