Таблица 2.8 представляет собой таблицу маршрутизации для маршрутизатора Ml, реализованного в виде программного маршрутизатора одной из версий операционной системы Unix.

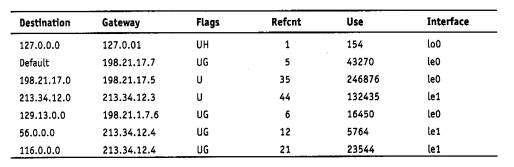

Таблица 2.8. Таблица маршрутизации Unix-маршрутизатора

ПРИМЕЧАНИЕ Заметим, что поскольку между структурой сети и таблицей маршрутизации в принципе нет однозначного соответствия, то и для каждого из приведенных вариантов таблицы можно предложить свои «подварианты», отличающиеся выбранным маршрутом к той или иной сети. В данном случае внимание концентрируется на существенных различиях в форме представления маршрутной информации разными реализациями маршрутизаторов.

Назначение полей таблицы маршрутизации

Несмотря на достаточно заметные внешние различия, во всех трех таблицах есть все те ключевые параметры, необходимые для работы маршрутизатора, которые были рассмотрены ранее при обсуждении концепции маршрутизации.

К таким параметрам, безусловно, относятся адрес сети назначения (столбцы «Destination» в маршрутизаторах NetBuilder и Unix или «Network Address» в маршрутизаторе MPR) и адрес следующего маршрутизатора (столбцы «Gateway» в маршрутизаторах NetBuilder и Unix или «Gateway Address» в маршрутизаторе MPR).

Третий ключевой параметр - адрес порта, на который нужно направить пакет, в некоторых таблицах указывается прямо (поле «Interface» в таблице Windows NT), а в некоторых - косвенно. Так, в таблице Unix-маршрутизатора вместо адреса порта задается его условное наименование - 1е0 для порта с адресом 198.21.17.5, lei для порта с адресом 213.34.12.3 и 1о0 для внутреннего порта с адресом 127.0.0.1.

В маршрутизаторе NetBuilder II поле, обозначающее выходной порт в какой-либо форме, вообще отсутствует. Это объясняется тем, что адрес выходного порта всегда можно косвенно определить по адресу следующего маршрутизатора. Например, попробуем определить по табл. 5.10 адрес выходного порта для сети 56.0.0.0. Из таблицы следует, что следующим маршрутизатором для этой сети будет маршрутизатор с адресом 213.34.12.4. Адрес следующего маршрутизатора должен принадлежать одной из непосредственно присоединенных к маршрутизатору сетей, и в данном случае это сеть 213.34.12.0. Маршрутизатор имеет порт, присоединенный к этой сети, и адрес этого порта 213.34.12.3 мы находим в поле «Gateway» второй строки таблицы маршрутизации, которая описывает непосредственно присоединенную сеть 213.34.12.0. Для непосредственно присоединенных сетей адресом следующего маршрутизатора всегда является адрес собственного порта маршрутизатора. Таким образом, адрес выходного порта для сети 56.0.0 - это адрес 213.34.12.3.

Остальные параметры, которые можно найти в представленных версиях таблицы маршрутизации, являются необязательными для принятия решения о пути следования пакета.

Наличие или отсутствие поля маски в таблице говорит о том, насколько современен данный маршрутизатор. Стандартным решением сегодня является использование поля маски в каждой записи таблицы, как это сделано в таблицах маршрутизаторов MPR Windows NT (поле «Netmask») и NetBuilder (поле «Mask»). Обработка масок при принятии решения маршрутизаторами будет рассмотрена ниже. Отсутствие поля маски говорит о том, что либо маршрутизатор рассчитан на работу только с тремя стандартными классами адресов, либо он использует для всех записей одну и ту же маску, что снижает гибкость маршрутизации.

Метрика, как видно из примера таблицы Unix-маршрутизатора, является необязательным параметром. В остальных двух таблицах это поле имеется, однако оно используется только в качестве признака непосредственно подключенной сети. Действительно, если в таблице маршрутизации каждая сеть назначения упомянута только один раз, то поле метрики не будет приниматься во внимание при выборе маршрута, так как выбор отсутствует. А вот признак непосредственно подключенной сети маршрутизатору нужен, поскольку пакет для этой сети обрабатывается особым способом - он не передается следующему маршрутизатору, а отправляется узлу назначения. Поэтому метрика 0 для маршрутизатора NetBuilder или 1 для маршрутизатора MPR просто говорит маршрутизатору, что эта сеть непосредственно подключена к его порту, а другое значение метрики соответствует удаленной сети. Выбор значения метрики для непосредственно подключенной сети является достаточно произвольным, главное, чтобы метрика удаленной сети отсчитывалась с учетом этого выбранного начального значения. В Unix-маршрутизаторе используется поле признаков, где флаг G отмечает удаленную сеть, а его отсутствие - непосредственно подключенную.

Однако существуют ситуации, когда маршрутизатор должен обязательно хранить значение метрики для записи о каждой удаленной сети. Эти ситуации возникают, когда записи в таблице маршрутизации являются результатом работы некоторых протоколов маршрутизации, например протокола RIP. В таких протоколах новая информация о какой-либо удаленной сети сравнивается с имеющейся в таблице, и если метрика новой информации лучше имеющейся, то новая запись вытесняет имеющуюся. В таблице Unix-маршрутизатора поле метрики отсутствует, и это значит, что он не использует протокол RIP.

Флаги записей присутствуют только в таблице Unix-маршрутизатора. Они описывают характеристики записи.

• U - показывает, что маршрут активен и работоспособен. Аналогичный смысл имеет поле «Status» в маршрутизаторе NetBuilder.

• Н - признак специфического маршрута к определенному хосту. Маршрут ко всей сети, к которой принадлежит данный хост, может отличаться от данного маршрута.

• G - означает, что маршрут пакета проходит через промежуточный маршрутизатор (gateway). Отсутствие этого флага отмечает непосредственно подключенную сеть.

• D - означает, что маршрут получен из сообщения Redirect (перенаправление) протокола ICMP. Этот признак может присутствовать только в таблице маршрутизации конечного узла. Признак означает, что конечный узел в какой-то предыдущей передаче пакета выбрал не самый рациональный следующий маршрутизатор на пути к данной сети, и этот маршрутизатор с помощью протокола ICMP сообщил, что все последующие пакеты к данной сети нужно отправлять через другой следующий маршрутизатор. Протокол ICMP может посылать сообщения только узлу-отправителю, поэтому у промежуточного маршрутизатора этот признак встретиться не может. Признак никак не влияет на процесс маршрутизации, он только указывает администратору источник появления записи. В таблице Unix-маршрутизатора используются еще два поля, имеющих справочное значение. Поле «Refcnt» показывает, сколько раз на данный маршрут ссылались при продвижении пакетов. Поле «Use» отражает количество пакетов, переданных по данному маршруту.

В таблице маршрутизатора NetBuilder также имеются два справочных поля. Поле времени жизни «TTL» (Time To Live) имеет смысл для динамических записей, которые имеют ограниченный срок жизни. Текущее значение поля показывает оставшийся срок жизни записи в секундах. Поле «Source» отражает источник появления записи в таблице маршрутизации. Хотя это поле имеется не во всех маршрутизаторах, но практически для всех маршрутизаторов существуют три основных источника появления записи в таблице.

Источники и типы записей в таблице маршрутизации

Первым источником является программное обеспечение стека TCP/IP. При инициализации маршрутизатора это программное обеспечение автоматически заносит в таблицу несколько записей, в результате чего создается так называемая минимальная таблица маршрутизации.

Это, во-первых, записи о непосредственно подключенных сетях и маршрутизаторах по умолчанию, информация о которых появляется в стеке при ручном конфигурировании интерфейсов компьютера или маршрутизатора. К таким записям в приведенных примерах относятся записи о сетях 213.34.12.0 и 198.21.17.0, а также запись о маршрутизаторе по умолчанию - default в Unix-маршрутизаторе и 0.0.0.0 в маршрутизаторе MPR Windows NT, В приведенном примере таблицы для маршрутизатора NetBuilder маршрутизатор по умолчанию не используется, следовательно, при поступлении пакета с адресом назначения, отсутствующим в таблице маршрутизации, этот пакет будет отброшен.

Во-вторых, программное обеспечение автоматически заносит в таблицу маршрутизации записи об адресах особого назначения. В приведенных примерах таблица маршрутизатора MPR Windows NT содержит наиболее полный набор записей такого рода. Несколько записей в этой таблице связаны с особым адресом 127.0.0.0 (loopback), который используется для локального тестирования стека TCP/IP. Пакеты, направленные в сеть с номером 127.0.0.0, не передаются протоколом IP на канальный уровень для последующей передачи в сеть, а возвращаются в источник - локальный модуль IP. Записи с адресом 224.0.0.0 требуются для обработки групповых адресов (multicast address). Кроме того, в таблицу могут быть занесены адреса, предназначенные для обработки широковещательных рассылок (например, записи 8 и 11 содержат адрес отправки широковещательного сообщения в соответствующих подсетях, а последняя запись в таблице - адрес ограниченной широковещательной рассылки сообщения). Заметим, что в некоторых таблицах записи об особых адресах вообще отсутствуют.

Вторым источником появления записи в таблице является администратор, непосредственно формирующий запись с помощью некоторой системной утилиты, например программы route, имеющейся в операционных системах Unix и Windows NT. В аппаратных маршрутизаторах также всегда имеется команда для ручного задания записей таблицы маршрутизации. Заданные вручную записи всегда являются статическими, то есть не имеют срока истечения жизни. Эти записи могут быть как постоянными, то есть сохраняющимися при перезагрузке маршрутизатора, так и временными, хранящимися в таблице только до выключения устройства. Часто администратор вручную заносит запись default о маршрутизаторе по умолчанию. Таким же образом в таблицу маршрутизации может быть внесена запись о специфичном для узла маршруте. Специфичный для узла маршрут содержит вместо номера сети полный IP-адрес, то есть адрес, имеющий ненулевую информацию не только в поле номера сети, но и в поле номера узла. Предполагается, что для такого конечного узла маршрут должен выбираться не так, как для всех остальных узлов сети, к которой он относится. В случае когда в таблице есть разные записи о продвижении пакетов для всей сети и ее отдельного узла, при поступлении пакета, адресованного узлу, маршрутизатор отдаст предпочтение записи с полным адресом узла.

И наконец, третьим источником записей могут быть протоколы маршрутизации, такие как RIP или OSPF. Такие записи всегда являются динамическими, то есть имеют ограниченный срок жизни. Программные маршрутизаторы Windows NT и Unix не показывают источник появления той или иной записи в таблице, а маршрутизатор NetBuilder использует для этой цели поле «Source». В приведенном в табл. 5.10 примере первые две записи созданы программным обеспечением стека на основании данных о конфигурации портов маршрутизатора - это показывает признак «Connected». Следующие две записи обозначены как «Static», что указывает на то, что их ввел вручную администратор. Последняя запись является следствием работы протокола RIP, поэтому в ее поле «TTL» имеется значение 160.

2.2.4. Маршрутизация без использования масок

Рассмотрим на примере IP-сети (рис. 2.10) алгоритм работы средств сетевого уровня по продвижению пакета в составной сети. При этом будем считать, что все узлы сети, рассматриваемой в примере, имеют адреса, основанные на классах, без использования масок. Особое внимание будет уделено взаимодействию протокола IP с протоколами разрешения адресов ARP и DNS.

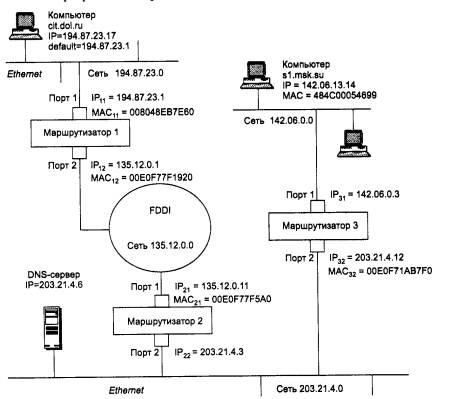

Рис. 2.10. Пример взаимодействия компьютеров через сеть

1. Итак, пусть пользователь компьютера cit.dol.ru, находящегося в сети Ethernet и имеющего IP-адрес 194.87.23.17 (адрес класса С), обращается по протоколу FTP к компьютеру sl.msk.su, принадлежащему другой сети Ethernet и имеющему IP-адрес 142.06,13.14 (адрес класса В): > ftp sl.msk.su

Модуль FTP упаковывает свое сообщение в сегмент транспортного протокола TCP, который в свою очередь помещает свой сегмент в пакет протокола IP. В заголовке IP-пакета должен быть указан IP-адрес узла назначения. Так как пользователь компьютера cit.dol.ru использует символьное имя компьютера sl.msk.su, то стек TCP/IP должен определить IP-адрес узла назначения самостоятельно.

При конфигурировании стека TCP/IP в компьютере cit.dol.ru был задан его собственный IP-адрес, IP-адрес маршрутизатора по умолчанию и IP-адрес DNS-сервера. Модуль IP может сделать запрос к серверу DNS, но обычно сначала просматривается локальная таблица соответствия символьных имен и IP-адресов. Такая таблица хранится чаще всего в виде текстового файла простой структуры - каждая его строка содержит запись об одном символьном имени и его IP-адресе. В ОС Unix такой файл традиционно носит имя hosts и находится в каталоге /etc.

1. Будем считать, что компьютер dt.dol.ru имеет файл hosts, а в нем есть строка 142.06.13.14 sl.msk.su.

Таким образом, разрешение имени выполняется локально, и протокол IP может теперь формировать IP-пакеты с адресом назначения 142.06.13.14 для взаимодействия с компьютером sl.msk.su.

1. Модуль IP компьютера cit.dol.ru проверяет, нужно ли маршрутизировать пакеты с адресом 142.06.13.14. Так как адрес сети назначения (142.06.0.0) не совпадает с адресом (194.87.23.0) сети, которой принадлежит компьютер-отправитель, то маршрутизация необходима.

2. Компьютер cit.dol.ru начинает формировать кадр Ethernet для отправки IP-пакета маршрутизатору по умолчанию, IP-адрес которого известен - 194.87.23.1, но неизвестен МАС - адрес, необходимый для перемещения кадра в локальной сети. Для определения МАС - адреса маршрутизатора протокол IP обращается к протоколу ARP, который просматривает ARP-таблицу. Если в последнее время компьютер cit.dol.ru выполнял какие-либо межсетевые обмены, то скорее всего искомая запись, содержащая соответствие между IP- и МАС - адресами маршрутизатора по умолчанию уже находится в кэш-таблице протокола ARP. Пусть в данном случае нужная запись была найдена именно в кэш-таблице: 194.87.23.1 008048ЕВ7Е60

Обозначим найденный МАС - адрес 008048ЕВ7Е60 в соответствии с номером маршрутизатора и его порта через МАС₁₁.

1. В результате компьютер cit.dol.ru отправляет по локальной сети пакет, упакованный в кадр Ethernet, имеющий следующие поля:

1. Кадр принимается портом 1 маршрутизатора 1 в соответствии с протоколом Ethernet, так как МАС - узел этого порта распознает свой адрес МАС₁₁. Протокол Ethernet извлекает из этого кадра IP-пакет и передает его программному обеспечению маршрутизатора, реализующему протокол IP. Протокол IP извлекает из пакета адрес назначения 142.06.13.14 и просматривает записи своей таблицы маршрутизации. Пусть маршрутизатор 1 имеет в своей таблице маршрутизации запись 142.06.0.0 135.12.0.11 2, которая говорит о том, что пакеты для сети 142.06. 0.0 нужно передавать маршрутизатору 135.12.0.11, находящемуся в сети, подключенной к порту 2 маршрутизатора 1.

2. Маршрутизатор 1 просматривает параметры порта 2 и находит, что к нему подключена сеть FDDI. Так как сеть FDDI имеет значение MTU большее, чем сеть Ethernet, то фрагментация IP-пакета не требуется. Поэтому маршрутизатор 1 формирует кадр формата FDDI. На этом этапе модуль IP должен определить МАС - адрес следующего маршрутизатора по известному IP-адресу 135.12.0.11. Для этого он обращается к протоколу ARP. Допустим, что нужной записи в кэш-таблице не оказалось, тогда в сеть FDDI отправляется широковещательный ARP-запрос, содержащий наряду с прочей следующую информацию.
