Отчёт по лабораторной работе № 4
«Широкополосный усилитель на полевом транзисторе »
Электроника
Выполнил: Высочанский В.А.
Группа ИУ5-41
Подпись:
Дата:
Проверил: Радюкевич В.В.
Подпись:
Дата:
Москва, 2013 г.
Красным цветом на всех схемах показан входной сигнал, а зелёным – выходной.

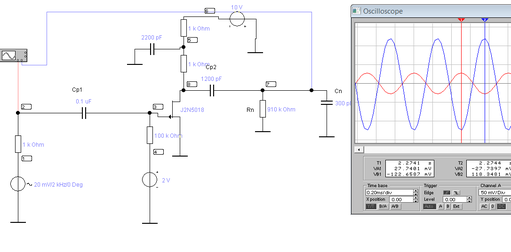

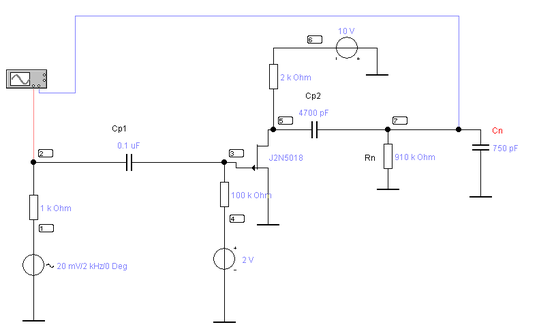

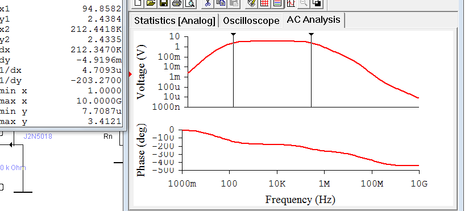

Задание 1. С общим истоком. Снять осциллограмму и АЧХ.
Коэффициент усиления
Ku = Uвых/Uвх = 128.44 / 27.93 = 4.6
| Сp2 (пФ) | Rn (кОм) | Cn (пФ) | Кu | fв | fн | fв - fн |
| 1200 | 910 | 750 | 3,28 | 212441 | 94,85 | 212346,2 |
| 1200 | 910 | 300 | 4,27 | 398107,2 | 120,71 | 397986,5 |
| 4700 | 910 | 750 | 4,59 | 158489,3 | 37,76 | 158451,5 |
| 4700 | 910 | 300 | 5,03 | 348939,5 | 39,81 | 348899,7 |
| 1200 | 100 | 750 | 3,07 | 225357,4 | 794,33 | 224563,1 |
| 1200 | 100 | 300 | 3,79 | 398107,2 | 1067,4 | 397039,8 |
| 4700 | 100 | 750 | 4,57 | 158489,3 | 283,7 | 158205,6 |
| 4700 | 100 | 300 | 4,89 | 348939,5 | 316,22 | 348623,3 |
Наибольшая полоса пропускания при 1200 пФ, 910 кОм и 300 пФ.
Наименьшая полоса пропускания при 4700 пФ, 100 кОм и 300 пФ.
При уменьшении емкости Сn полоса пропускания увеличивается.
При увеличении Cp2 полоса пропускания уменьшается.
При уменьшении Rn полоса пропускания увеличивается.
Задание 2. Цепи коррекции.

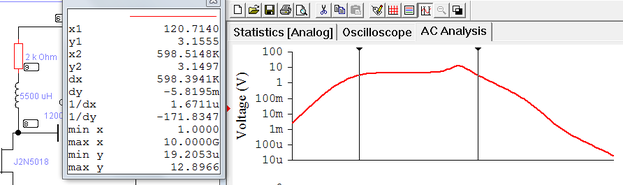

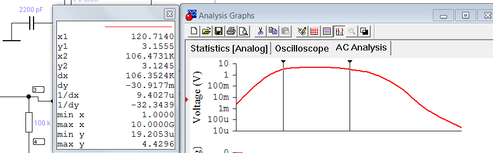

Схема 1. Усилитель с низкочастотной коррекцией. Снять осциллограмму и АЧХ.
Для увеличения полосы пропускания в схеме с НЧ-коррекцией из двух представленных емкостей необходимо выбрать большую, в противном случае ширина полосы пропускания уменьшается относительно первоначальной.

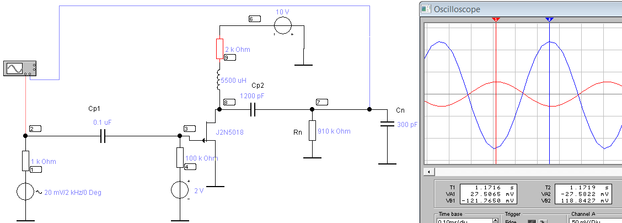

Схема 2. Усилитель с высокочастотной коррекцией. Снять осциллограмму и АЧХ.
При включении в цепь индуктивности происходит расширение полосы пропускания.
