ЛР 2 (1075827)
Текст из файла
| Защищено: Радюкевич В.В. "__"_____________2013 г. | Демонстрация: Радюкевич В.В. "__"_____________2013 г. |
Лабораторная работа № 3
по курсу "Электроника"
Мультивибратор на операционном усилителе
.
| ИСПОЛНИТЕЛЬ: | |
| студент группы ИУ5-41 | ________________ |
| Пупин Константин | "__"_____________2013г. |
Москва - 2013
Мультивибратор на операционном усилителе
Задание 1.

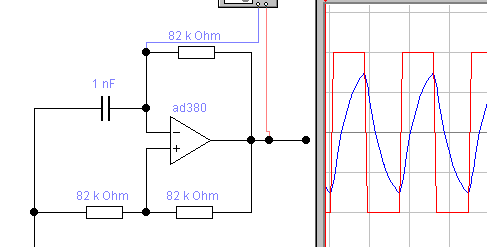

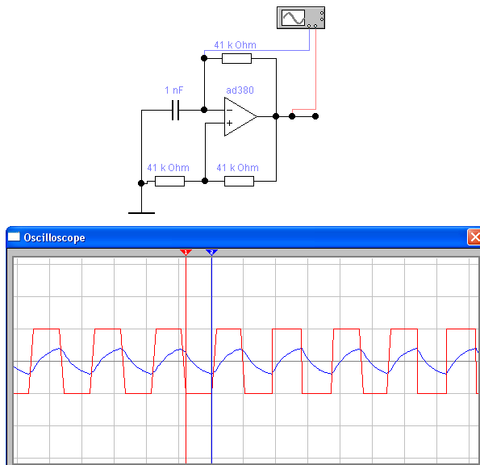

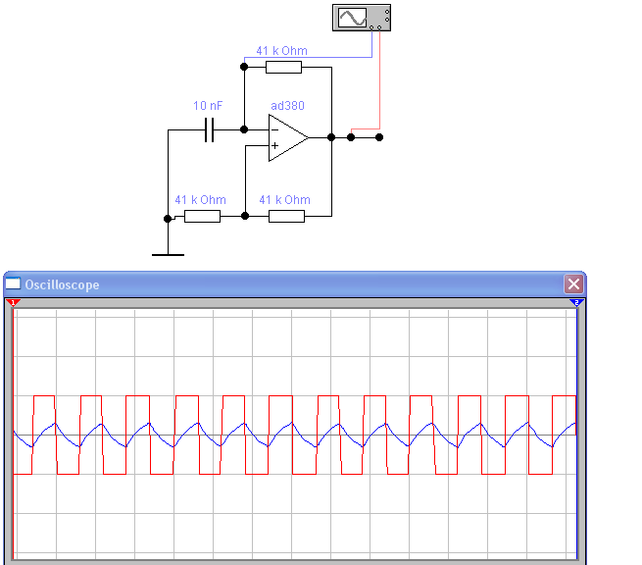

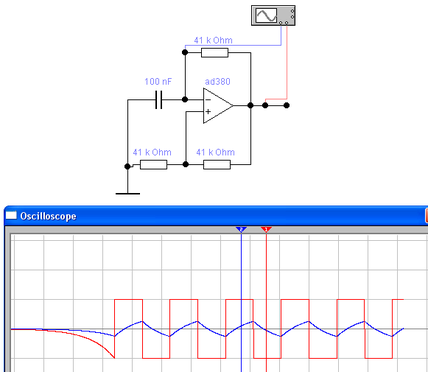

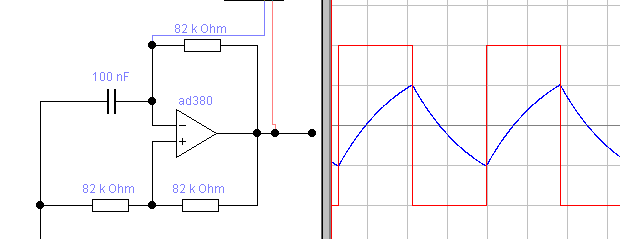

Опеределить длительносмть импульса, паузы и частоту, снять осциллограммы.
-
10нФ
-
1нФ
-
1
![]()
00нФ
4.

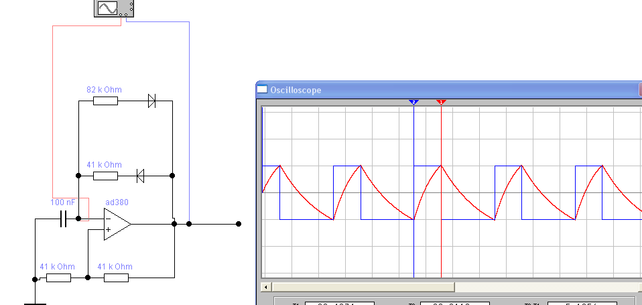

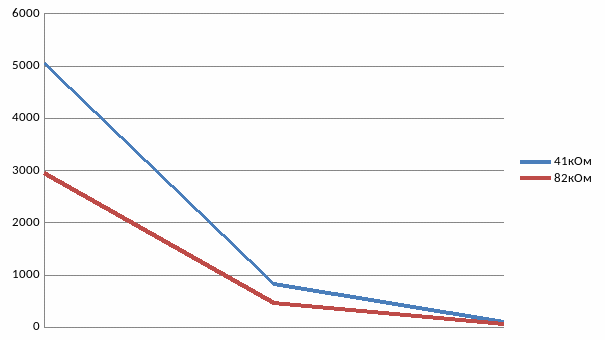

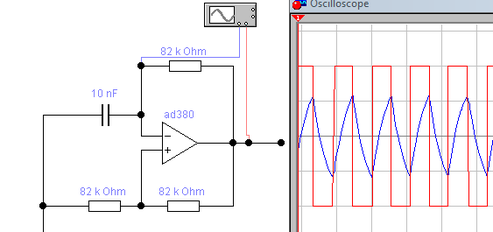

Таблица результатов
| № | C | Rooc | Rпос1 | Rпос2 | Ти(мс) | Тп(мс) | Т(мс) | F(Гц) | B |
| 1 | 10нФ | 41кОм | 41кОм | 41кОм | 0,67 | 0,54 | 1,22 | 820 | 0,5 |
| 2 | 1нФ | 41кОм | 41кОм | 41кОм | 0,1 | 0,08 | 0,18 | 5050 | 0,5 |
| 3 | 100нФ | 41кОм | 41кОм | 41кОм | 4,74 | 4,74 | 9,49 | 100 | 0,5 |
| 4 | 10нФ | 82кОм | 82кОм | 82кОм | 1,14 | 1,08 | 2,22 | 450 | 0,5 |
| 5 | 1нФ | 82кОм | 82кОм | 82кОм | 0,17 | 0,17 | 0,34 | 2941 | 0,5 |
| 6 | 100нФ | 82кОм | 82кОм | 82кОм | 9,27 | 9,24 | 18,51 | 54 | 0,5 |
| 7 | 100нФ | 41кОм | 41кОм | 82кОм | 5,13 | 9,87 | 15 | 66,5 | 0,3 |
Задание 2

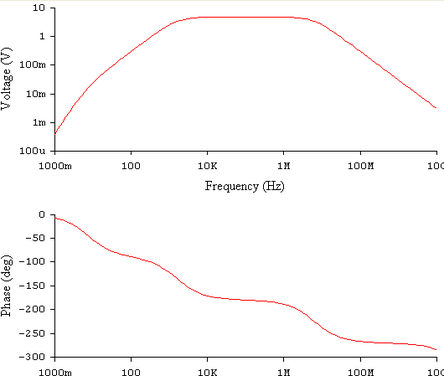

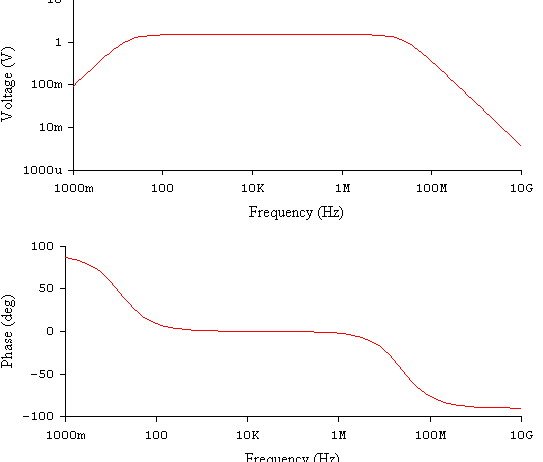

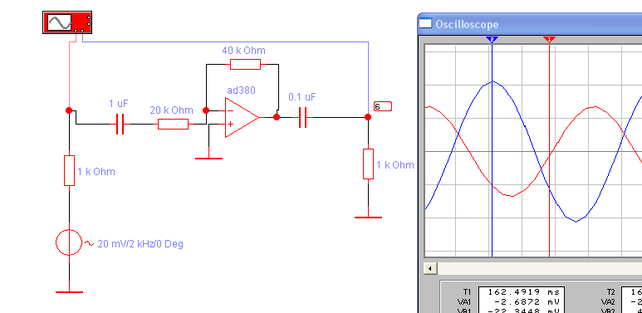

Снять АЧХ и осциллограмму

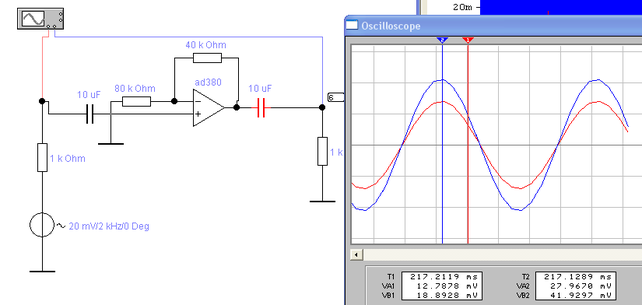

Инверсный вход:
U
вх = -20
Uвых = 42
K =Uвых/Uвх = -2
Прямой вход:
Uвх =28
Uвых=42
K=1,5
Защита:
-
Принцип раброты каждого каскада операционного усилителя
-
Назначение всех деталей
-
Недостатки
-
Условия воздуждения автогенератора
-
Принцип работы мультивибратора
Характеристики
