ВАХ полевого транзистора (1075435)

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла

Исследовать статические вольтамперные характеристики полевого транзистора с управляющим p-n переходом. Марка транзистора выбирается по номеру компьютера, на котором проводится работа.

№1 КП302А (KP302A) №7 КП314 (KP314)

№2 КП303Г (KP303G) №8 КП323A-2 (KP323A-2)

№3 КП307Г (KP307G) №9 КП329А (KP329A)

№4 КП308В-1 (KP308V-1) №10 КП341Б (KP341B)

№5 КП310А (KP310A) №11 КП364Е (KP364E)

№6 КП312Б (KP312B) №12 КП365Б (KP365B)

1. Ознакомиться с паспортными данными полевого транзистора, на котором будут проведены исследования (см. «pasport-pol.xls»).

2. С
   обрать на рабочем поле МС7 схему для получения статических ВАХ полевого транзистора.

Рис. 1. Принципиальная схема для получения ВАХ модели полевого транзистора.

1. Используя анализ передаточных характеристик (Analysis – DC..), получить семейство выходных (Iс=f(Uси) при Uзи=Const) и проходных (Iс=f(Uзи) при Uси=Const) характеристик.

При заказе переменных следует учитывать, что в МС7 принято обозначать полевой транзистор с управляющим p-n переходом буквой J, сток – D, затвор – G, исток – S. Напряжение между стоком и истоком задается не более 0.8*Uси.макс, напряжение отсечки Uотс берется из библиотеки МС7 на исследуемый транзистор (параметр VTO). Семейство выходных характеристик должно содержать четыре зависимости (для Uзи=0, 0.25* Uотс, 0.5* Uотс, 0.75* Uотс). По выходным характеристикам определить напряжение насыщения Ucи.нас, начальный ток стока Ic.нач. (ток стока при напряжении между стоком и истоком равному напряжению насыщения при напряжении между затвором и истоком равным нулю) и выходное сопротивление транзистора в области пологого изменения тока. Семейство проходных характеристик получить для области пологого изменения тока стока (Uси>Uси.нас) и области крутого изменения тока стока (Uси<Uси.нас). По проходной характеристике для области пологого изменения тока получите зависимость изменения крутизны S транзистора от тока стока. Следует помнить, что под крутизной транзистора понимают отношение приращения тока стока к соответствующему приращению напряжения между затвором и истоком. В МС7 приращения определяются с помощью функции del().

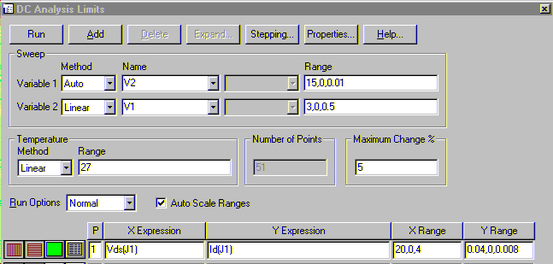

Рис. 2. Пример заказа анализа для получения семейства выходных характеристик.

Р

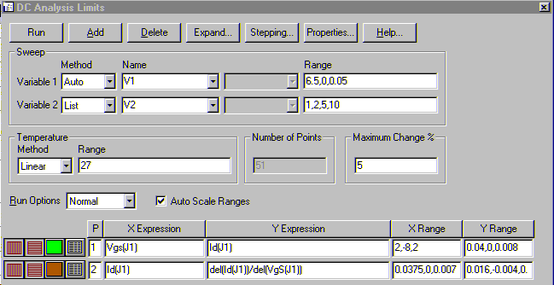

ис. 3. Пример заказа анализа для получения семейства проходных характеристик и зависимости крутизны транзистора от тока стока.

Промоделировать работу полевого транзистора в ключевом режиме.

На рабочем поле МС7 необходимо набрать схему, представленную на рис. 4.

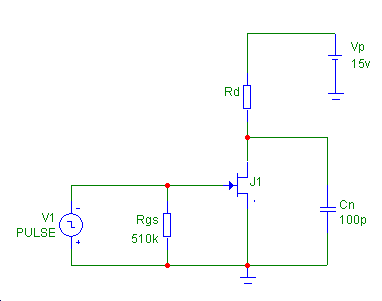

Рис. 4. Принципиальная схема для исследования работы полевого транзистора в ключевом режиме.

Первоначально выберем величину резистора Rd в стоковой цепи из условия, чтоб в открытом состоянии через транзистор протекал ток стока равный величине начального тока стока Ic.нач. (см. выходные характеристики транзистора) при напряжении питания Ep=15 В. Тогда его величина определяется как

Rd1=(Ep – Uси.нас.) / Ic.нач.

Постоянную времени τ выходной цепи определяет время нарастания напряжения на конденсаторе Cn после запирания транзистора, наступающего после поступления на вход (затвор – исток) отрицательного запирающего импульса прямоугольной формы. Она равна

τ=Rd * Cn

При исследовании длительность имульсного источника (В МС7 тип Pulse) зададим равной 5*τ, чтобы быть уверенным, что за его время заряд конденсатор Сn произойдет полностью. Амплитуду импульса должна быть несколько больше напряжения отсечки Uзи.отс. (см. передаточную характеристику), но меньше максимально допустимого Uзи.макс., указанного в паспорте на прибор. Соответствующие изменения следует внести на параметры импульсного источника Pulse при вызове его на рабочее поле (Vzero – начальный уровень амплитуды, Vone – амплитуда, Р1 – время начала переднего фронта, рекомендуется принять приближенно 0.1*τ, Р2 – время окончания переднего фронта, которое обязана быть несколько больше Р1, Р3 – время начала заднего фронта импульса, можно принять равным 5*τ, Р4 – время окончания заднего фронта импульса, которое обязано быть больше Р3, Р5 – время соответствующее периоду последовательности прямоугольных импульсов, которое обязано быть больше Р4 и можно принять любой величины >100*τ.

Используя анализа переходных характеристик (Transient..), получите осциллограммы входного (напряжение затвор – исток в МС7 Vgs(J…)) и выходного (напряжение сток – исток в МС7 Vds(J…)) напряжений. По осциллограмме выходного напряжений оцените амплитуды выходных импульсов, длительности переднего и заднего фронтов.

Р

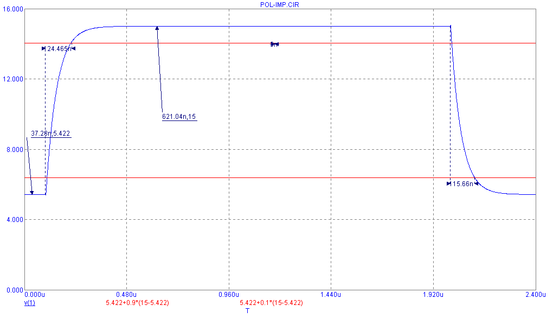

ис. .Типичный вид осциллограммы выходного напряжения.

Исследование проведите для двух значений сопротивления: Rd1 и Rd2=2.5*Rd1.

Сравните результаты.
