Исходные данные. Корпус конденсатора K10-43A (рис.35) размером 11 x 5 мм содержит 1 символ C (рис.34).

СИМВОЛ C.

1. Запустить редактор символов схемы: Пуск > Программы > PCAD 2002 > Symbol Editor.

2. Открыть файл шаблона: Symbol > Open > ShablonSYM и сохранить его как файл (As File) под именем С.

3. Командой Place > Polygon построить (шаг сетки 0.5 мм) УГО символа этапами:

• щелкать LB в точках: 14,5/11 , +0/+16 , -2/+0 , +0/-16 – щелкнуть RB – построена левая обкладка C;

• щелкать LB в точках 16,5/11 , +0/+16 , -2/+0 , +0/-16 – щелкнуть RB – построена правая обкладка.

1. Сформировать выводы символа С (шаг сетки 1.25 мм) этапами:

• после Place > Pin в окне «Place Pin », установить: «User » = 5 мм, Default Pin Name=Default Pin Des=1, в других полях сбросить флажки и щелкнуть LB на кнопке OK – произойдет возврат в поле чертежа,

• щелкнуть LB в точке 13,75/15, после чего щелкнуть RB, – создан первый вывод;

• для формирования 2-го вывода – щелкнуть LB в любой точке чертежа и изменив поля: Default Pin Name=Default Pin Des= 2, щелкнуть LB на кнопке OK, – произойдет возврат в поле чертежа;

• нажать LB в точке 16,25/15 и, не отпуская LB, дважды нажать клавишу R, после чего отпустить LB и щелкнуть RB, – построен второй вывод.

1. Ввести точку привязки элемента, для чего после: Place > Ref Point щелкнуть LB в точке 58,75/15

2. Для установки атрибута RefDes в точку 15/21,25, атрибута Type в точку 221,25/8,75 , атрибута Value в точку 10/8,75 и записи символа в библиотеку под именем С выполнить пункты 6-8 раздела «Символ DIOD » (стр.12).

ПОСАДОЧНОЕ МЕСТО КОНДЕНСАТОРА K10-43A.

1. Вызвать редактор PCB и загрузить шаблон создания ПМ в среде PCB File > Open > ShablonPM-PCB.

2. Подключить к проекту библиотеку КП (Mount Hole): Library >Setup >Add >MountHole >Открыть

3. Подключить к проекту стиль площадок конденсатора (MD1p4-0p8C): после Place >Component >MD1P4-0P8C >Ок щелкнуть LB в точке 55/5 , щелкнуть RB.

1. Удалить площадку с ПП: после Edit >Select щелкнуть LB в центре площадки и нажать клавишу Delete.

2. Установить на ПП площадки конденсатора этапами:

• после Options >Pad Style, дважды щелкнуть LB на имени MD1P4-0P8C – площадка станет активной;

• после Place > Pad, щелкнуть LB в точках: 66,25/10 и 13,75/10 – площадки установлены.

1. Перенумеровать площадки этапами:

• по команде Option > Layers сделать текущим слой Top;

• после Edit >Select >Utils >RenumberTools установить флажок в поле «PadNum», щелкнуть LB на кнопке OK и в точках: 66,25/10 и 13,75/10, – щелкнуть RB.

1. Установить шаг сетки 1,25 мм и начертить корпус конденсатора этапами:

• по команде Option > Layers сделать активным слой Top Silk;

• после Place >Line щелкнуть LB в точках 5/7,5 , +10/+0 , 0/+5 , –10/0, 0/–5, щелкнуть RB – рис. 35.

1. Ввести точку привязки элемента, для чегое Place >Point >Ref Point >Ok щелкнуть LB в точке 6,25/10.

1. Для установки атрибута RefDes в точку 10/15 , атрибута Type в точку 10/10 и записи ПМ в библиотеку Test под именем K10–43A выполнить пункты 10-14 раздела «ПОСАДОЧНОЕ МЕСТО ДИОДА » (стр.12)

ЗАПИСЬ БЭ КОНДЕНСАТОРА K10–43A В БИБЛИОТЕКУ

1. Загрузить библиотекарь: Пуск > Программы > PCAD 2002 > Library Executive и подключить библиотеку Test.

2. Подключить посадочное место конденсатора , щелкнув LB на кнопке Select Pattern и в окне Library Browse дважды щелкнув LB на имени посадочного места K10-43A.

3. Установить поля: Component Type = Normal; Component Style = Homogeneous; Gate Numbering = Numeric; Number of Gates = 1; Refdes Prefix=С;

4. Подключить символ С, дважды щелкнув LB в 1-й строке колонки Normal и дважды - на имени С (табл. 15);

5. Ввести упаковочную информацию: нажать кнопку PinsView и в одноименном окне ввести информацию из табл.16, после чего закрыть окно PinsView стандартным образом.

1. Записать созданный элемент K10-43A в библиотеку, выполнив пункты 79 на стр.7.

Таблица 15 Таблица 16

17. Конденсатор электролитический K73-15.

Исходные данные. Корпус конденсатора K10-43A (рис.37) размером 11 x 5 мм содержит 1 символ CE (рис.36).

СИМВОЛ CE.

Символ CE создается аналогично созданию символа C. Знак «+», отмечающий левую обкладку электролита, создается командой Place>Line линией шириной 0,2 мм при шаге сетки 1 мм после щелчков LB в точках 610/17 и 612/17 (горизонталь), а щелчков LB в точках 611/16 и 611/18 (вертикаль),

ПОСАДОЧНОЕ МЕСТО КОНДЕНСАТОРА K73-15

1. Вызвать редактор PCB и загрузить шаблон создания ПМ в среде PCB File > Open > ShablonPM-PCB.

2. Подключить к проекту библиотеку КП (Mount Hole): Library >Setup >Add >MountHole >Открыть

3. Подключить к проекту стиль площадок конденсатора (MD1p4-0p8C): после Place >Component >MD1P4-0P8C >Ок щелкнуть LB в точке 55/5 , щелкнуть RB.

4. Удалить площадку с ПП: после Edit >Select щелкнуть LB в центре площадки и нажать клавишу Delete.

1. Установить на ПП (при шаге сетки 1,25 мм) контактные площадки конденсатора этапами:

• после Options >Pad Style, дважды щелкнуть LB на имени MD1P4-0P8C – площадка станет активной;

• после Place > Pad, щелкнуть LB в точках: 65/10 и 27,5/10 – площадки установлены.

1. Перенумеровать площадки этапами:

• по команде Option > Layers сделать текущим слой Top;

• после Edit >Select >Utils >RenumberTools установить флажок в поле «PadNum», щелкнуть LB на кнопке Ok и в точках: 65/10 и 27,5/10, – щелкнуть RB.

1. Ввести точку привязки конденсатора: после Place >Point >Ref Point >Ok щелкнуть LB в точке 65/10.

1. Установить шаг сетки 0,5 мм и начертить корпус конденсатора этапами:

• по команде Option > Layers сделать активным слой Top Silk;

• после Place >Line щелкнуть LB в точках 8/7 , 24,5/7 , 24,5/13, 8/13 , 8/7 , щелкнуть RB – рис. 37.

1. Для установки атрибута RefDes в точку 16,25/15 , атрибута Type в точку 16,25/10 и записи ПМ в библиотеку Test под именем K73–15 выполнить пункты 10-14 раздела «ПОСАДОЧНОЕ МЕСТО ДИОДА » (стр.12)

ЗАПИСЬ БЭ КОНДЕНСАТОРА K73–15 В БИБЛИОТЕКУ

Создание библиотечного элемента K73-15 выполняется аналогично элементу K10-43A, однако, при создании элемента K73-15 подключается посадочное место K73-15, символ CE и в качестве имени при записи элемента в библиотеку используется имя K73-15.

18. Разработка форматки A3-RUS.TTL для Э3

Стандартная (ГОСТ 2.301-68) форматка А3 (более популярна А43: 297630) для ее подключения через диалоговое окно Titles создается этапами:

Формирование линий границ чертежа и штампа.

• по команде: Пуск >Программы >PCAD 2002 >Schematic >Options > Configure установить метрическую систему, размер листа 440 х 320 мм; сетку чертежа = 5 мм и привязать движение курсора к сетке;

• по команде Place > Line создать рамку листа, введя с клавиатуры: j10 «Tab» 10 «Enter» j430 «Tab» 10 «Enter»; j430 «Tab» 307 «Enter»; j10 «Tab» 307 «Enter»; j10 «Tab» 10 «Enter» «Esc»;

• по команде Place > Line создать рамку чертежа, введя с клавиатуры: j30 «Tab» 15 «Enter» j425 «Tab» 15 «Enter»; j425 «Tab» 302 «Enter»; j30 «Tab» 302 «Enter»; j30 «Tab» 15 «Enter» «Esc»;

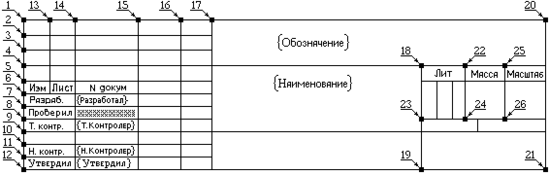

• расставить 12 опорных точек на левой стороне штампа: по команде Place > RefPoint щелкнуть LB в точке 240/15 – установлена точка # № 12 (рисунок 37);

• по команде Edit > Select щелкнуть LB и затем RB в точке 240/15 и в окне Edit Copy Matrix установить поля: Number of Columns = 1 (Число колонок), Columns Spacing = 0 (Зазор между колонками), Number of Rows = 12 (Число рядов), Row Spacing = 5 (Зазор между рядами) и щелкнуть Ok (короче 1/0/12/5) – точки №№112;

• установить точки №№1317: в точке 240/70 установить: 2/7/1/0(№13); в точке 247/70 – 2/10/1/0 (№14); в точке 257/70 – 2/23/1/0 (№15); в точке 280/70 – 2/15/1/0 (№16); в точке 295/70 – 2/10/1/0 (№17);

• установить точки №№1819: в точке №12 установить: 2/135/2/40;

• установить точки №№2021: в точке №12 установить: 2/185/2/55;

• установить точки №№2224:в точке №18 установить: 2/15/2/-25;

• установить точки №№2526: в точке №22 установить: 2/17/2/-25;

• используя созданные реперы, командой Place > Line создать все линии штампа;

• удалить опорные точки командами:

• Option >BlockSelect >ClearAll >Ref Point >Ok сделать «видимыми» для команды Select только точки RefPoin,

• после Edit > Select щелкнуть LB в точке 230/80 , затем – в точке 430/10 и нажать клавишу Delete;

• Option > Block Select > Select All > Ok восстановить начальное состояние окна Option Block Select.

Формирование шрифтов было рассмотрено в пункте 13 раздела «Разработка шаблона символа » (стр.1).

Нанесение стандартных надписей в поле штампа выполняется по команде Place > Text в 2 этапа:

• шрифтом 2.5 мм создаются надписи Изм, Лист, № докум., Подпись, Дата;

• шрифтом 3.5 – надписи: Разраб., Проверил, Т. контр., Н. Контр., Лит, Масса, Масштаб, Лист, Листов.

Оформление реквизитов проекта.

Полем реквизита «Design Inf. Field » в системе PCAD-2000 называется поле на чертеже, имеющее имя (наименование реквизита), содержащее переменную информацию (собственно реквизит). Примером реквизита может служить заштрихованное поле (рис.38) справа от слова Проверил. Если присвоить этому полю имя «ФИО проверил» и записать сюда ФИО (например, Цой П.И.), то «ФИО проверил» будет представлять имя реквизита, а «Иванов П.И.» будет представлять сам реквизит. Собственно реквизиты, отличающиеся от проекта к проекту, вводятся при ведении проекта. При создании же форматки в штамп вводятся только имена и форматы реквизитов этапами:

• после File > Design Inf… в окне Design Info выбрать закладку Fields и щелкнуть LB на кнопке ADD;

• в поле Name ввести имя реквизита – ФИО проверил, щелкнуть LB на кнопке Ok – имя реквизита будет добавлено в список, после чего – щелкнуть LB на кнопке Close;

• ввести параметры переменной части реквизита (пустышки), для чего:

• по команде Option > Grid выбрать шаг сетки 1.0 мм, ФИО Утвердил Наименование Обозначение

• по команде Place > Field дважды щелкнуть LB на имени реквизита ФИО проверил;

• поставить курсор в точку 259/37 и щелкнуть LB – появится имя реквизита в виде {ФИО проверил};

• по команде Edit > Select щелкнуть LB и затем RB в центре надписи {ФИО проверил} и в открывшемся меню щелкнуть LB на строке Properties – откроется окно Field Properties;

• в поле Text Style установить значение 3.5, в таблице Justification щелкнуть LB на среднем флажке в левом ряду флажков, после чего щелкнуть LB на кнопке Ok;

• аналогично ввести остальные «пустышки», показанные на рисунке 38, введя имя {Разработал} в точку 259/42, {Наименование} в точку 318/46, имя {Т. контроль} в точку 259/32, имя {Н. контроль} в точку 259/22, имя имя {ФИО утвердил} в точку 258/17, имя {Обозначение} в точку 318/62.

Сохранение форматки на диске выполнить этапами:

• по команде File > Save As сохранить форматку как A3–RUS в папке C:\Programm Files\PCAD 2002 \Titles;

• с помощью любого файл-менеджера переименовать файл A3–RUS.Sch в файл A3–RUS.TTL.

19. Разработка шаблона схемы.

Общая настройка конфигурации рабочего поля

1. Командой Пуск > Программы > PCAD 2002 > Schematic запустить редактор схемы.

2. После Option > Configure установить поля: «Units» = mm; «Width» (ширина листа) = 440 «Height» (высота) = 320 и проверить наличие флажков в полях Orthogonal Modes и Auto Save;

3. Число архивных копий принять равным 1: Number of Backup Files = 1 и щелкнуть LB на кнопке Ok;

4. После Option >BlockSelection установить флажки в панели Items и верхний флажок в панели Select Mode. После этого все графические примитивы будут подчиняться команде Option > Select.

5. Установить щаги сетки: 10.0 мм, 0,5 мм и 1.25 мм и привязать курсора к сетке командой View > Snap To Grid;

6. Установить следующие значения ширины линии рисования = 1,0 мм, 0.6 мм, 0.2 мм.

• Формирование шрифтов было рассмотрено в пункте 13 раздела «Разработка шаблона символа » (стр.1).

Необходимость в формировании шрифтов отпадает, если к схеме подключается форматка A3-RUS.TTL, разработанная в разделе Разработка форматки A3-RUS.TTL для Э3 (стр.21), поскольку она уже содержит все шрифты. Подключить файл форматки A3-RUS.TTL можно этапами:

• после Option >Configure щелкнуть LB на кнопке Edit Title Sheets… и в поле «Sheets» открывшегося окна Options Sheets щелкнуть LB на строке Sheet1 – откроется доступ к кнопке Custom;

• после Custom >Select в окне «Open Title Block» установить путь к файлу созданной ранее форматки:, c:\Programm Files\PCAD-2002\Titles\ A3-RUS.TTL и последовательно щелкнуть LB на кнопках Открыть, Modify, Close, Ok – форматка будет подключена к шаблону вместе с требуемыми шрифтами;

• Option >Configure> Edit Title Sheets >Titles >Sheet1 >Custom >Remove >Modify >Close – произойдет отключение форматки от шаблона, но шрифты останутся.

• Назначение «горячих клавиш» рассмотрено в пункте 15 раздела «Разработка шаблона символа » (стр.1).

• Запись шаблона на диск выполняется после File > Save в папку Шаблоны под именем ShablonSCH.

20. Разработка электрической схемы

1. Запустить редактор схемы командой Пуск > Программы > PCAD 2002 > Schematic.

2. Открыть файл ShablonSCH, находящийся в папке Шаблоны и Штампы в каталоге проекта.

1. Подключить к проекту форматку А3-RUS.TTL этапами:

• по команде Option > Configure установить метрическую систему, размер листа 440 х 320 и в верхнем правом окне «Title Sheets» нажать на кнопку «Edit Title Sheets»;

• выбрать закладку Titles, щелкнуть LB на слове Sheet1 в поле «Sheets» и установить флажок Custom,

• в поле Titles Block нажать на кнопку Select и открыть файл A3-RUS в папке Titles;

• щелкнуть LB на Modify >Close >Ok – форматка будет отображена на поле чертежа.

1. Ввести в проект реквизиты схемы (табл.17). Например, реквизит {Наименование} вводится этапами:

• по команде File > Design Info… в окне «Design Info» выбрать вкладку Fields и дважды щелкнуть LB на слове Наименование в столбце Name открывшейся таблицы, – откроется окно Field Properties;

• в поле Value ввести с клавиатуры наименование схемы – в данном случае: TECT и нажать Ok и Close.

1. Сохранить созданную заготовку в файле проекта: после File >Save >Save As в окне Save As установить: Тип файла =Binary Files, Имя файла = S, и щелкнуть LB на кнопке Сохранить.

Таблица 17.

1. Установить курсор в виде прямого креста командой Options >Display >Miscellaneous >Small Cross.

2. Установить шаг сетки чертежа 5 мм и ривязать курсор к уздам сетки командой View > Snap to Grid.

3. Подключить к шаблону библиотеку Test: после Library > Setup > Add в окне Library Setup Listing указать путь к библиотеке Test и нажать кнопки «Открыть» и «OK» .

4. Установить все ЭРЭ на схему и присвоить им номиналы, используя табл.18. Например, конденсатор C1 емкостью 4700 пФ устанавливается этапами:

• по команде Place >Part дважды щелкнуть LB на строке К10-43А, нажать LB в точке 230 /155 и, не отпуская LB, ударить по клавише R, отпустить LB и щелкнуть RB, – конденсатор установится на схему вертикально и ему автоматически будет присвоено обозначение (десигнатор) С1;

• ввести номинал емкости (в виде 4700p) : после Edit>Select щелкнуть LB и, затем, RB в центре C1; щелкнуть LB на строке Properties и в окне Part Properties выбрать закладку Symbol и вместо {Value} ввести 4700p;

• погасить номер 1-го контакта С1 этапами: выбрать закладку Symbol Pins, щелкнуть LB на 1-й строке поля Pins, убрать флажок в поле Display окна Pin Designator, щелкнуть LB и Apply,

• аналогично погасить номер для 2-го контакта С1 и нажать OK;

• (для символов разъема вместо поля Pin Designator погасить поле Pin Name)

1. Построить электрическую шину командой Place > Bus этапами:

• перемещая курсор в точки 120 /170 , 120 /260 , 175 /260 , 175/150 , щелкнуть LB после каждого перемещения, – щелкнуть RB и получить на экране часть шины синего цвета;

• аналогично достроить шину, проходящую через точки: 220 /145 , 220 /260 , 175 /260 .

1. Построить (Place > Wire) цепи схемы (рисунок 39). Например, часть цепи A2 вводится этапами:

• установить толщину линий проводников, равной 0,1 мм (по команде Option >Current Wire);

• нарисовать цепь: щелкая LB в точках: 160/240 , 170 /240 , 170 /205 , 185/205 – щелкнуть RB;

• подключить цепь к шине: по команде Place > Wire щелкнуть LB в точке 170 /240 , затем на шине в точке 175/240 – будет выполнено подключение;

• установить коннектор подключения цепи к шине: по команде Place > Port , щелкнуть LB в центре экрана и в окне Place Port установить: Net Name = A2, Pin Count = 1, Pin Length = Long, Pin Orientation = Vertical, нажать Ok и щелкнуть LB в точке 172,5 /240 – часть цепи А2 построена и подключена к шине.

1. Заполнить поля «Цепь» на разъеме. Например, имя цепи +5V заносится в поле разъема этапами:

• по методике (п.6, стр.1) установить следующие параметры шрифта Wire Style: Шрифт = Arial, Начертание = Обычный, Набор символов = Кириллица, Размер = 11 пунктов;

• щелкнуть LB и RB в любой точке, принадлежащей цепи +5V (например, 245/210) и в контекстном меню щелкнуть LB на строке Properties – откроется окно Wire Properties,

• на закладке Wires установить флажок в поле Display и щелкнуть LB на кнопке OK – имя цепи появится на экране;

• переместить имя цепи в поле «Цепь» разъема, используя методику пункта 5 на странице 2 (Shift+LB).

1. Выполнить проверку схемы на отсутствие ошибок (по команде Utils > ERC).

2. Сформировать список цепей для конструкторского проектирования ПП этапами:

• после Utils > Generate Netlist в окне Netlist Format выбрать значение P–CAD ASCII,

• установить флажок в поле Include Library Information;

• щелкнуть LB на кнопке Ok – списку цепей будет присвоено имя проекта (TEST) и расширение NET
