Домашнее задание №1

по курсу «Микро- и нанотехнологии»

Студент: Бабурин А.С.

Группа: МТ11-71

Преподаватель: Цветков Ю. Б.

1. Заданные условия

Вариант 1

W= 5 мкм - ширина окна на фотошаблоне,

Z=1,953353 мкм - микрозазор,

= 0,405 мкм- длина волны актиничного излучения.

1. Краткое описание последовательности выполняемых этапов. +

2. Математическое обеспечение основных этапов

Выражение для распределения интенсивности для одномерного случая, когда окно на шаблоне представляет собой узкую длинную щель:

_Этапы:

а) Положительную область изображения — от нуля вправо —разделим на n=250 расчетных интервалов (n  20). Нулевая точка и 25 0точек в начале интервалов будут иметь координаты , где k = 0...250( учитывать точки изображения, лежащие в области геометрической тени на расстоянии, равном 0,5 W)

б)Для каждой из точек вычисляют значения пределов интегрирования

в) Далее находят интегралы Френеля, соответствующие вычисленным значениям

г) Затем рассчитывают значения интенсивности излучения в i-й точке по формуле:

1. Программное обеспечение

_{а) Microsoft Word 2007}

_{б) Mathcad 15}

1. Иллюстрации

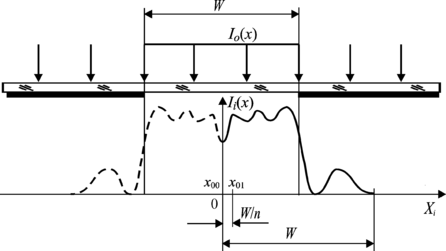

   1. Расчетная схема

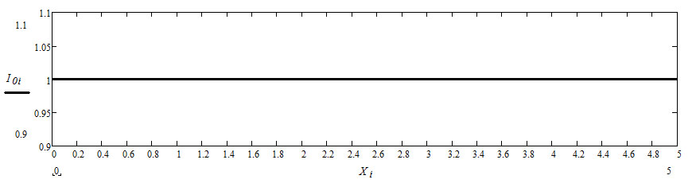

1. Входное распределение интенсивности (на объекте)

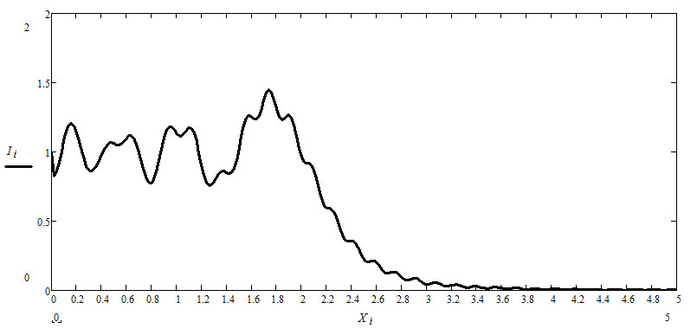

1. Профиль распределения интенсивности в плоскости изображения.

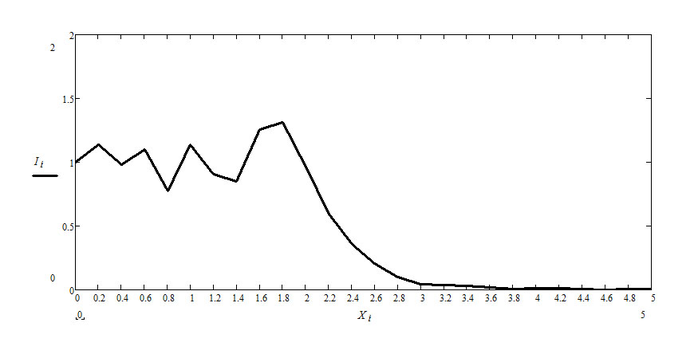

_{Ниже приведен график распределения при делении на 25 отрезков}
