5. Погрешность кинематическИХ цепЕЙ

Погрешностью кинематической цепи Δφ называется отклонение фактической величины перемещения φ_ф от расчётной φ_р (регламентированной):

Такой вид погрешности называется абсолютной погрешностью, т.к. математически определяется по абсолютной величине.

Используется также такой показатель как относительная погрешность δφ, которая определяется

.

Источниками погрешности являются первичные погрешности, которые возникают после изготовления, сборки и эксплуатации на деталях, входящих в кинематическую цепь, например, на зубчатых колёсах или на валах, на которых колёса расположены и т.п.

Например, среди источников первичных погрешностей зубчатых колёс можно выделить:

- радиальное биение оси делительной окружности зубчатого колеса;

- радиальное биение поверхности вала (оси) на которую монтируется зубчатое колесо;

- накопленная погрешность шага зубьев цилиндрического зубчатого колеса

и так далее.

Расчёт кинематической погрешности цилиндрической передачи заключается в нахождении угловой погрешности в зависимости от радиального биения зубчатого колеса (см. расчётную сему на рисунке 11)

Исходные данные:

- D₁ диаметр делительной окружности зубчатого колеса, имеющего радиальное биение;

- е радиальное биение;

- D₂ диаметр делительной окружности эталонного зубчатого колеса;

- φ угол поворота первого зубчатого колеса.

Решение:

Длина окружности первого колеса, рассчитанная с учётом радиального биения е = π (

Погрешность длины окружности 1-го колеса

Δ =

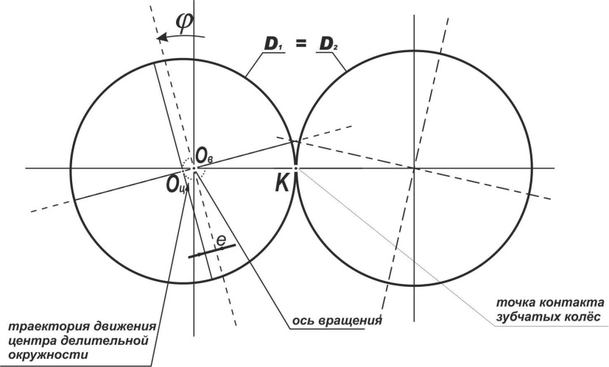

Рисунок 11 _ Расчётная схема

Из пропорции можно получить формулу, описывающую угловую погрешность в зависимости от величины радиального биения e

Для оценки величины погрешности кинематической цепи решаются две основные задачи:

- прямая задача, когда определяют суммарную погрешность цепи по известным погрешностям составляющих;

- обратная задача, когда оцениваются погрешности составляющих кинематической цепи по известной суммарной погрешности

5.1. Прямая задача расчёта кинематической цепи

Суть прямой задачи отражена на рисунке 10: по известным погрешностям звеньев кинематической цепи найти суммарную погрешность всей цепи.

Решение прямой задачи на этапе проектирования привода установки позволяет:

- рассчитать ожидаемые погрешности для всех вариантов структуры кинематической цепи;

- оценить правильность выбора структуры кинематической цепи;

- определить последовательность расстановки передач в цепи с целью минимизации суммарной погрешности

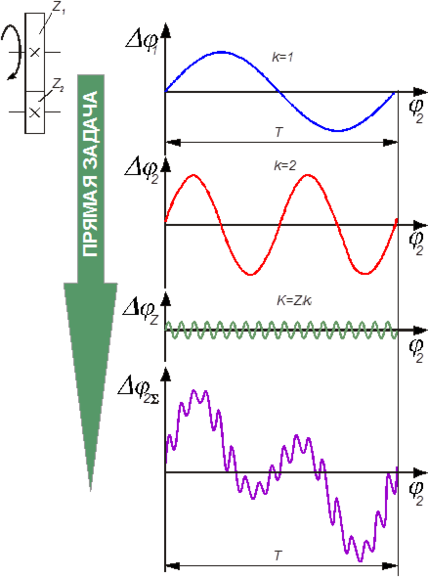

Рисунок 10 – Прямая задача

Суммарная кинематическая погрешность определяется так:

j · ij

где – погрешность j-того звена (элемента) кинематической цепи;

- произведение передаточных коэффициентов передач, расположенных в кинематической цепи после j-того звена (элемента).

В зависимости от полноты знаний о погрешностях составляющих кинематической цепи, формула для оценки суммарной погрешности

будет считаться по-разному.

В качестве примера рассмотрим кинематическую цепь, представленную на рисунке 12.

а) если известны погрешности передач, т.е. j =mn – суммарная погрешность j-той передачи (например, передачи zm / а zn), тогда

б ) если известны погрешности каждого зубчатого колеса, т.е. j – погрешность j-того зубчатого колеса (например, передачи Zm или Zn)

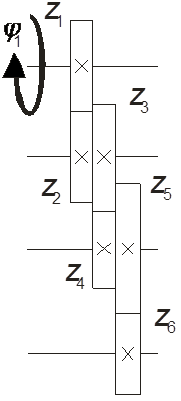

Рисунок 11 – Кинематическая цепь

Анализируя полученные выражения для суммарной погрешности, можно сделать следующий вывод:

- для кинематической цепи, у которой все передачи являются редуцирующими, кинематические звенья (передачи), с наибольшей угловой погрешностью, следует размещать ближе к начальному звену;

- для этих же кинематических цепей предпочтительно размещать все передачи по степеням редукции, то есть передачи с наименьшим передаточным коэффициентом i следует располагать ближе к ведомому (выходному) звену.

Пример.

Определение минимального значения суммарной погрешности кинематической цепи состоящей из трёх передач, характеристики которых приведены ниже. Расставьте передачи в последовательности, обеспечивающей на выходном звене минимум суммарной погрешности.

Исходные данные

Передачи, входящие в кинематическую цепь:

i₁= 32/40 (максимальная погрешность передачи: ₁=1,5 угл.мин);

i₂=30/40 ( ₂=1,6 угл.мин),

i₃=30/48 ( ₃=2,1 угл.мин)

Решение (приведено в таблице 6)

Основными способами снижения кинематической погрешности являются:

1. Повышение точности изготовления и сборки элементов привода. Достигается за счёт применения в техпроцессе более точного оборудования, что сопряжено со значительными материальными затратами.

2. Размещение звеньев кинематической цепи по степеням редукции. Зубчатые пары с наименьшим передаточным отношением i необходимо размещать ближе к выходному звену. Наименее точные передачи – ближе к ведущему звену

3. Использовать корректирующие устройства.

На рисунке 12 приведена схема корректирующего устройства, предназначенного для снижения погрешности шага ходового винта.

1 – столик; 2 – ходовой винт; 3 – гайка; 4 – рычаг; 5 – ролик; 6 – корректирующая линейка.

Рисунок 12 – Корректирующее устройство погрешности шага ходового винта.

Принцип действия устройства. При вращении ходового винта 2 гайка 3 перемещается поступательно. Вместе с гайкой перемещается столик. Погрешности шага ходового винта 2 компенсируются с помощью корректирующей линейки, рычага 3 с роликом 5, находящимся в контакте с линейкой 6, профиль которой выполнен по результатам измерений погрешностей шага винта 2. Ролик 5, поднимающийся (опускающийся) согласно профилю линейки 6, поворачивает гайку 3. Этот поворот на винте сообщает гайке 3 перемещение, равное погрешности шага ходового винта 3. Корректирующая линейка 6 изготавливается для конкретного ходового винта и учитывает его погрешности изготовления.

5.2. Обратная задача оценки кинематической погрешности

Суть обратной задачи состоит в оценке погрешности составляющих кинематической цепи по известной суммарной погрешности. Графически существо этой задачи отражено на рисунке.

Решение обратной задачи на этапе эксплуатации установки позволяет:

- оценить состав погрешности нового, главным образом, импортного, редуктора;

- принять решение о качестве редуктора

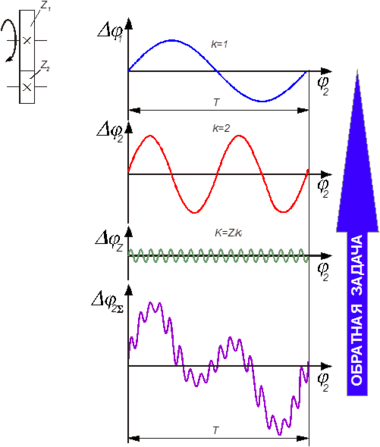

Рисунок 13 – Обратная задача

При обратной задаче используется метод гармонического (спектрального) анализа суммарной погрешности. Он позволяет по экспериментальным данным, полученным на выходном звене отдельной передачи (или кинематической цепи в целом), определить (оценить) погрешности каждого элемента (звена), входящего в данную передачу (цепь).

Погрешности кинематической цепи, состоящей из передач вращения, хорошо описываются периодическими тригонометрическими функциями, например, угловая погрешность j-того зубчатого колеса может быть описана как

=

Спектральный анализ представляется в виде тригонометрического ряда Фурье

.

=

Расчёт значений , и :

Зная составляющие суммарной погрешности можно выработать стратегию компенсации наибольшей погрешности.

6. Динамика привода

Динамика привода посвящена рассмотрению колебаний (вибраций) элементов привода.

Различают колебания:

- свободные (собственные) – представляющие собой колебания системы, мгновенно выведенной из равновесия; система при этом будет колебаться с собственной частотой;

- вынужденные колебания - вызываются внешней постоянно действующей периодической силой; система будет колебаться с частотой вынужденных колебаний;

- автоколебания – вызываются внешними силами непериодического действия; классический пример – в часах с гирями, маятник колеблется за счёт постоянно действующей силы веса гири;

- параметрические колебания – происходят при периодическом изменении системы (например, когда меняется положение шпоночного паза).

Наиболее характерные источники вынужденных колебаний валов и рекомендации по определению частоты их колебаний приведены в таблице 7.

Таблица 7 - Источники и частота вынужденных колебаний параметрического характера.

Колебания описываются дифференциальными уравнениями.

Дифференциальное уравнение собственных (свободных) колебаний вала описывает колебания вала, выведенного из состояния равновесия мгновенной силой (на рисунке 14 не показана).
