Лекция №11

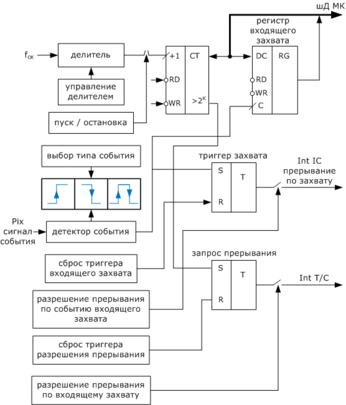

Функциональная схема блока таймера в режиме захвата:

На время перехода на подпрограмму обработчик прерывания накладывает ограничение на длительность измеряемого интервала времени, так как предполагается, что следующее событие захвата произойдёт позже, чем МК считает регистр входящего захвата.

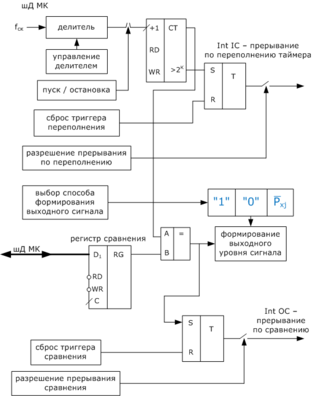

Функциональная схема блока таймера в режиме сравнения:

Также может быть режим сравнения: длительность сформированного временного интервала определяется только разрядностью кода, загружаемого в регистр сравнения.

Недостатки:

1) количество каналов захвата и сравнения, принадлежащих одному таймеру, не позволяет сформировать синхронизацию между собой и импульсами последовательности;

2) однозначно определяется конфигурация либо на захват, либо на сравнение, что не удовлетворяет потребностям задачи.

Поэтому появились модули процессоров событий (PCA). Модуль прерываний предназначен для обработки множества прерываний, возникающих в схемах МК.

Источники прерываний:

- переполнение таймеров, счётчиков;

- сигналы прерывания по захвату и сравнению таймеров, поступающих либо от счётчиков непосредственно, либо от процессоров событий;

- готовность памяти EEPROM;

- сигналы прерывания от дополнительных модулей включения или окончания передачи/приёма по первому от последовательных портов.

Прерывания, связанные с событиями в МК имеют немаскируемый характер. Бывают:

- прерывания по включению питания;

- подача сигнала "сброс";

- переполнение сторожевого таймера.

Вспомогательные аппаратные средства МК

- множество устройств, обеспечивающих энергоэффективность.

Три режима работы:

1) активный;

2) ожидания – ;

3) останова – .

Для перехода из режима ожидания в активный режим достаточно 3-5 синхроимпульсов, а для перехода из останова в активный – несколько тысяч периодов синхроимпульсов.

Питающие напряжения:

1) 5В ±10%;

2) 2..3В – 5..7В;

3) 1.8 – 3В.

Генератор тактовых импульсов:

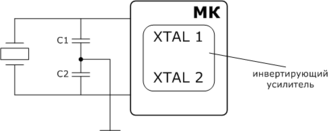

Генератор тактовых импульсов с внешним кварцевым элементов (резонатором):
