Тест №4 по курсу:
«Расчет и конструирование привода»
Билет 3
Выполнил: студент группы МТ 11- 82
Скрылев А.В.
Проверил: Каменихин А.Т.
Москва 2009
Задача 1. Выявить источники вынужденных колебаний и привести вид амплитудно-частотной характеристики вала привода в установке резки слитков, если блок шкивов снабжен шпонкой, а резцовая головка собрана на валу с некоторым эксцентриситетом. Необходимые данные см. в лекции.
Решение.

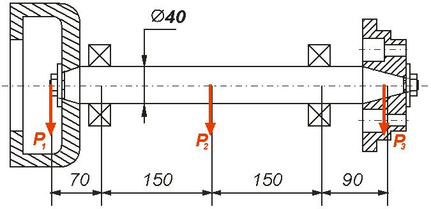

Рис. 1
Данные из лекции:
Силы:
Прогибы:
Собственная частота вращения вала:
Так как резцовая головка собрана на валу с некоторым эксцентриситетом и блок шкивов снабжен шпонкой, то имеем два источника вынужденных колебаний с частотами вынужденных колебаний
и
соответственно.
Тогда частоты источников вынужденных колебаний находятся в соотношении
,
где
— частота вынужденных колебаний от эксцентриситета,
— частота вынужденных колебаний шпонки.
Составим дифференциальное уравнение колебаний для нашей системы (рис. 1).
В нашем случае вынуждающая сила
.
Частным решением дифференциального уравнения вида
является сумма частных решений ДУ
и
.Решая ДУ,находим:
,
,
.,
,
,
.
Подставляя соотношение частот , получаем:
,

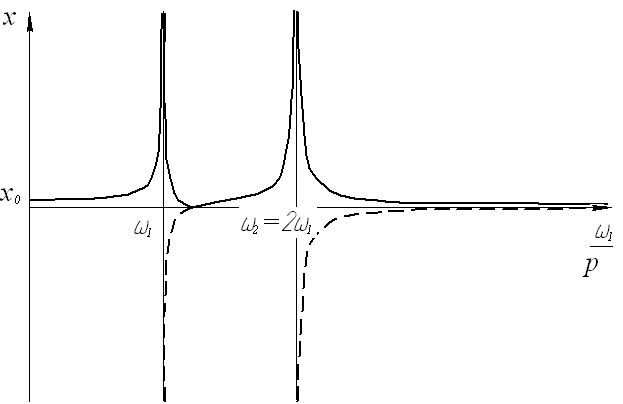

Теперь строим требуемый вид АЧХ.
Задача 2. Спроектировать кинематическую схему карусельной установки на 10 позиций, время рабочего хода установки tр=5 с. В качестве ПФМ используйте мальтийский механизм.
Решение:
В
мальтийском механизме перевод карусели осуществляется при взаимодействии ролика поводка с пазом мальтийского креста, соединенного с каруселью. При повороте поводка на угол 2b он входит в паз мальтийского креста и, поворачивая карусель на угол 2a, выходит из него. При дальнейшем вращении поводка осуществляется фиксация карусели за счет вхождения фиксирующей части поводка в вырезы мальтийского креста.
Время одного поворота поводка T1 = tp+txх, где
tp - время рабочего хода,
txх- время холостого хода.
Очевидно, что tp= tо, а txх= tп, где tо - время останова, tп - время поворота мальтийского креста.
Чтобы поворот креста происходил без жёстких ударов при вхождении ролика в паз и при выходе из него, вектор скорости ролика должен совпадать с направлением паза, т.е. необходимо выполнение соотношения:
a+b=p/2
принимая во внимание, что 2a=2p/Z, где Z – число пазов мальтийского креста, получим:
a=p/Z=36 град, b=p(Z-2)/2Z=54 град.
Отсюда время поворота (время холостого хода):
2b/2p= tп/ T1=(Z-2)/2Z,
следовательно время останова (время рабочего хода):
(2p -2b)/2p= tо/ T1=(p -b)/p=(Z+2)/ 2Z
tо= T1(Z+2)/2Z, с
так как T1=60/ nпов , nпов- частота вращения поводка, (об/мин), тогда окончательно получим:
tо= 30(Z+2)/( nпов Z)
Определим частоту вращения поводка: nпов=30(Z+2)/( tо Z)
Вид мальтийского креста и ролика, представлены ниже:
