Московский Государственный Технический Университет им. Н.Э.Баумана

Тест №4

Билет 38

Выполнил: студентка группы МТ 11- 82

Алешкова О.Ю.

Проверил: Каменихин А.Т.

Москва, 2008 г.

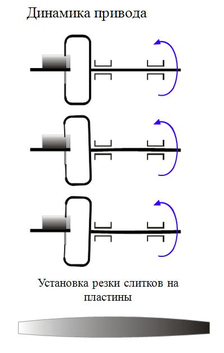

1. Учитывая влияние динамики привода на качество изделий, предложите технические решения, позволяющие уменьшить отклонения формы полупроводниковых пластин при резке слитка.

Решение:

Барабан с натянутым на него режущим диском установлен на вал, который имеет собственные и вынужденные колебания. Из-за этих колебаний происходит колебание самого барабана вместе с диском, поэтому получается бочкообразность пластин. Чтобы этого избежать необходимо уменьшать собственную и вынужденную частоты колебаний вала. Собственные колебания возникают от неравномерного распределения массы вала и приложенных сил, вынужденные колебания возникают из-за биения в опорах. Так как колебания зависят от прогиба вала, то чтобы уменьшить частоту собственных колебаний, необходимо подвесить груз справа от опор, но это делают после прохождения резонансной частоты, до нее груз подвешивают между опорами. Дополнительные массы регулируются устройством динамического управления разгоном системы в зарезонансную зону.

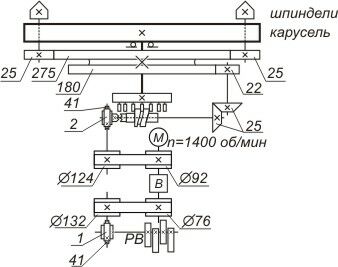

2. Рассчитайте скорость вращения шпинделя в 24-позиционной установке А315-01. Определите изменение скорости его вращения при переводе карусели на следующую позицию. Угол переводящего профиля улиты . Все зубчатые колеса имеют модуль m=3 мм.

Решение:

Уравнение баланса вращения шпинделя:

Из этой формулы при простое скорость вращения шпинделя:

При простое (когда улита не движется):

Уравнение баланса вращения улиты:

Из этой формулы находим скорость вращения улиты:

Так как нам известно, что угол улиты и установка 24-позиционная, то передаточное отношение от улиты к карусели равно:

То есть скорость вращения карусели равна:

При переводе карусели в другую позицию скорость шпинделя для данной установки увеличивается, так как карусель вращается в ту же сторону, что и шпиндель при простое.

Изменение скорости вращения шпинделя при переводе карусели на следующую позицию: ;

Радиусы находим из формулы:

Переводим об/мин в об/сек:

Ответ: при простое скорость шпинделя равна

при переводе карусели в следующее положение скорость шпинделя увеличивается

на величину

скорость шпинделя при переходе карусели в следующее положение
