ВВЕДЕНИЕ
В данном курсовом проекте предлагается разработать тележку, которая состоит из механизма подъема и передвижения, механизма передвижения, металлоконструкции. Тележка устанавливается на рельсы.
Тележку применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах при обслуживании технологического оборудования и пр. Кран представляет собой тележку, на которой размещаются механизмы передвижения и подъема. Управление краном осуществляется с пульта управления опущенного из электрического блока на уровень 1,2 м до пола.
Технические требования:
Типовой режим работы – 4М;
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 (220) В;
Необходимо разработать:
Общий вид тележки;
Механизм подъема;
Механизм передвижения;
Металлоконструкцию;
Спецификации и расчетно-пояснительную записку.
Исходные данные для расчета:
Грузоподъемность FQ = 8,0 кН;
Скорость подъема Vп = 12.5 м/мин;
Скорость передвижения Vпер = 40 м/мин;
Высота подъема H = 5 м;
1.Механизм подъема.
Исходные данные:
Грузоподъемная сила FQ=8,0кН
Скорость подъема V=12,5м/мин
Высота подъема H=5м
Режим работы 4
Машинное время t=8000
1.1.Схемы и полиспасты.
КПД полиспаста и отклоняющих блоков
п= , где =бл=0,97 КПД блока; а=2 кратность полиспаста; t=0 число; m=1 число полиспастов на КПД не влияет.
1.2.Двигатель.
Мощность (кВт) при подъеме номинального груза весом FQ (Н) с установившейся скоростью V (м/мин) статическая мощность
Предварительно значения коэффициентов полезного действия принимают 0,9 при зубчатом редукторе.
Gзахв=0,038000=240Н
При мощности Рн двигателя менее 1,4 кВт применяют двигатели типа 4АС (трехфазные, асинхронные повышенного скольжения). Синхронная частота nс=1500 мин-1 так как отсутствует двигатель необходимой мощности с n=1000 мин.
По каталогу выбираем двигатель 4АС90L4У3 с Рн=2,4кВт (ПВ=25) и n=1360 мин-1.
1.3.Канат.
Наибольшая сила натяжения в канате
Тип каната выбирают по ГОСТ 2688-80.
Рекомендуемый предел прочности материала проволок В=1600…1800 Н/мм2.
Выбор размера каната, т.е. его диаметра dкан , проводят по разрушающей нагрузке. Разрушающая нагрузка каната должна удовлетворять условию Fразр KFmax. Коэффициент запаса прочности К=5,5 в соответствии с режимом работы.
Fразр 5,54182,7=23004,86 Н.
Выбрала канат двойной свивки типа ЛК-Р по ГОСТу 2688-80:
Dкан=6,9мм; Fразр=24 кН; группа 1568(160).
1.4.Барабан.

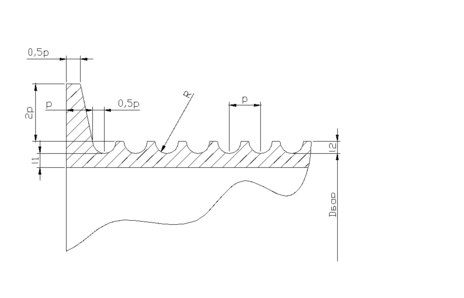

Диаметр барабана по дну канавки Dбар dкан(e-1), где е=25 – коэффициент, принятый в зависимости от режима работы и типа крана.
Dбар= 6,9(25-1) = 165,6 мм.
Принимаем диаметр барабана по стандартному ряду чисел Ra40 Dбар=170мм.
Т.к. применен сдвоенный полиспаст, с двумя барабанами, то размеры каждого из них и их взаимное положение определяют исходя из условия непривышения допустимого угла (3) между осью каната и касательной к оси винтовой канавки.

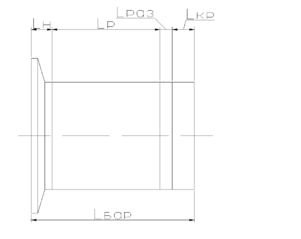

Длина барабана Lбар= lн+ lp+lраз+lкр= p(zp+6), где lн=1,5p расстояние до начала нарезки; lp=zpp длина рабочей части барабана; zp= число рабочих витков; H высота подъема; lраз = zразp = 1,5p длина части барабана, на которой размещаются разгружающие витки; lкр = zкр p=3p длина части барабана, на которой размещается крепление каната; p=(1,1…1,2) dкан шаг нарезки.
Принимаем шаг нарезки p=1,15dкан8мм; zp= мм.
Прочность барабана.
Напряжениями изгиба и кручения в стенке барабана можно пренебречь.
Напряжения сжатия в стенке барабана
.Для стального барабана [сж]=110Н/мм2
p=(1.1…..1,2)dкан=7,935
1.6.Передаточное отношение привода.
Частота вращения барабана, мин-1
Необходимое передаточное отношение привода
Принимаем по Ra20 передаточное отношение 31,5.
Фактическая скорость подъема
Утверждаем i по Ra20 =31,5.
1.7.Редуктор.
Момент на барабане
Где F – наибольшее натяжение в канате; m- число канатов, наматываемых на барабан
( число полиспастов).
Наибольший момент на тихоходном валу редуктора
Энергетической характеристикой современного редуктора является номинальный момент Тном, под которым понимается допустимый вращающий момент ни тихоходном валу при постоянной нагрузке и числе циклов нагружений лимитирующего зубчатого колеса, равном базовому числу циклов контактных напряжений NHG. Номинальный вращающий момент на выходном валу выбранного редуктора должен удовлетворять условию
Тном ТНЕ,
где эквивалентный момент
ТНЕ=kНДТmax.
Тmax наибольший вращающий момент на тихоходном валу редуктора при нормально протекающем технологическом процессе.
Для зубчатых редукторов
Коэффициент долговечности должен удовлетворять условию
1>= K>=0.5
Число циклов N зубчатого колеса, лимитирующего нагрузку, за срок службы равно:
n-частота вращения быстроходного вала редуктора;
u- передаточное число быстроходной пары (так как оно не известно, то принимаем u=5); i– передаточное отношение редуктора; N – базовое число циклов перемены контактных напряжений.
ТНЕ=0,5373,69=186,845 Нм
Выбрала редуктор по ГОСТу 21164-75 типа Ц2У-100 с передаточным числом 31,5 и Т=250Нм.
1.8.Тормоз.
Тип тормоза для режима 4М ТКП или ТКГ.Необходимый момент тормоза Tm=kmTгр.
kmкоэффициент запаса торможения ; km=2 для 4М
Определение требуемого момента тормоза:
Грузовой момент на валу тормозного шкива
КПД при подъеме
=пбарм2ред
=0,9850,970,99=0,946
обр=0,5(1+0.946)=0.973
Тт Тгрkторм=11,262=22,52 Нм
Выбираем ТКП200/100 с Тт=40 Н м
1.9. Муфта.
Так как тормоз расположен между двигателем и редуктором, то тормозной шкив должен быть жестко соединен с полумуфтой, установленной на валу редуктора. При установке тормозного шкива на валу двигателя применяем МУВП для соединения двигателя с редуктором.
Нормализованную муфту выбираем в соответствии с условиями
где d- диаметр вала; -наибольший допустимый диаметр отверстия в полумуфте или втулке;
- номинальный момент муфты ( по каталогу);
- наибольший момент, передаваемый муфтой.
Из атласа по ПТМ выбираем МУВП с тормозным шкивом , с =130 Нм ,D=200мм, n=4000
.
1.10. Крюковая подвеска.
Выбираем крюк однорогий по ГОСТ 6627-74 для грузоподъемных машин и механизмов с машинным приводом исполнение 1.
№ крюка – 5
Наибольшая грузоподъемность – 0.8 т
2.Механизм передвижения.
Исходные данные:
