Подбор породы с подходящими теплофизическими свойствами делает сооружение конструкции весьма затратным.

Острее всего эта проблема ощущается в тех районах Дальнего Востока, где нет морозостойких скальных пород. Такими местами, например, являются северная часть о.Сахалин и некоторые районы Саха-Якутии, куда доставка скального материала из других регионов требует значительных затрат. Из-за этого в этих местностях существует тенденция примерного уравнивания затрат на разработку, доставку естественного материала и затрат на производство искусственного материала. То есть изготовление искусственного каменного материала (ИКМ) на месте может стать в определенных условиях равным или даже более выгодным по стоимости, чем применение природного камня.

В связи с этим на следующем этапе системной проработки проектно-технологических решений была сделана попытка их развития за счет применения искусственных каменных материалов.

В гидротехническом строительстве имеется опыт применения ИКМ для защиты берегов от волноприбоя. В различных конструкциях применяются наброски из гексабитов, тетраподов, массивных блоков и т. д. [8]

Так как ИКМ обладают рядом преимуществ, то их, на наш взгляд, можно успешно использовать для сооружения охлаждающих конструкций в условиях вечной мерзлоты.

Преимущество ИКМ заключается в том, что имеется возможность изменять при изготовлении параметры блоков, например форму и вес для улучшения конструктивных и технологических свойств. Также можно уменьшить теплопроводность, увеличить светоотражающую способность и т.п.

Реализовать это предполагается в процессе формообразования ИКМ.

В нашем случае под формообразованием понимается создание сочетаний формы, размеров и свойств материала, позволяющих изготовить конструкцию с заданными проектными, конструктивными, технологическими и эксплуатационными характеристиками.

Для рассматриваемой конструкции охлаждающей скальной наброски был определен перечень факторов функционального назначения, влияющих на формообразование ИКМ. Схема связей этих факторов с выбором материала, формы и размеров приведена на рисунке 6.1[8].

К примеру, прочность изделия будет определяться материалом, из которого оно изготовлено. Если ИКМ изготовить из материала с высокими прочностными характеристиками, то это даст возможность придать более сложную форму или увеличить линейные размеры. Управление данными параметрами может дать возможность управлять теплоизолирующими свойствами конструкции скальной наброски за счет увеличения пустотности в конструкции для обеспечения морозной конвекции, т.е. создание схемы проникновения холодного воздуха зимой и невозможности выхода и выветривания этого воздуха в теплый период.

Также формообразование может улучшить технологические свойства ИКМ. Например, подготовка ИКМ для работы в определенных или заданных условиях, когда линейные размеры и форма влияют на технологию изготовления изделия (различные опалубочные системы и др.). Путем использования соответствующих материалов можно повысить коррозионную и морозную стойкость, тем самым увеличив срок службы элементов наброски.

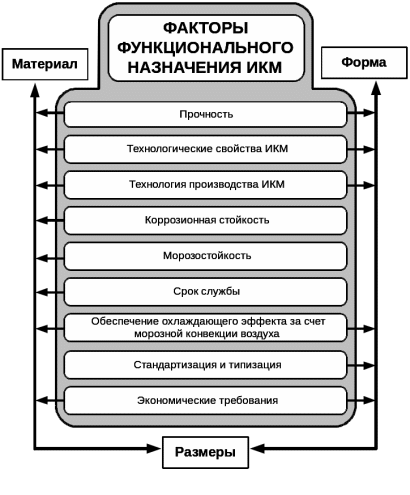

Рис. 6.1. Факторы формообразования ИКМ

В конечном итоге ИКМ в каменной наброске должны обеспечивать выполнение следующих требований:

обеспечение морозной конвекции;
удобоукладываемость;
долговечность (морозостойкость);
относительная дешевизна;
простота изготовления.

Возможность выполнения этих требований с помощью целенаправленного формообразования ИКМ делает развитие данного направления, на наш взгляд, перспективным, особенно для некоторых районов Дальнего Востока с дефицитом природных каменных материалов с требуемыми свойствами.

Дальнейшее развитие данной технологии, в соответствии с моделью системной проработки (рис. 1), будет происходить в процессе опытной эксплуатации разрабатываемых проектно-технологических решений.

СПИСОК ЛИТЕРАТУРЫ

1. Строительные нормы СНиП 2.01.07-85* «Нагрузки и воздействия». - М.: Госстрой России,2003.

2. Строительные нормы СНиП 2.01.01-82 «Строительная климатология и геофизика».- М.: Госстрой России, 1981.

3. Строительные нормы СНиП 23-01-99. «Строительная климатология». - М.: Госстрой России, 2000.

4. Строительные нормы СНиП 11-А6-62 «Строительная климатология и геофизика. Основные положения проектирования». – М.: Госстрой СССР, 1963.

5. Строительные нормы СНиП 11-7-81* «Строительство в сейсмических районах» . - М.: Госстрой России, 1996

6. Строительные нормы СНиП 32-01-95 «Железные дороги колеи 1520 мм. Нормы проектирования».- М.: Госстрой России, 1996.

7. Свод правил СП 32-104-98 «Проектирование земляного полотна железных дорог колеи 1520 мм (в развитие СНиП 32-01-95)».- М.: Госстрой России, 1998.

8. Строительные нормы СНиП 2.05.03-84* «Мосты и трубы». – М.: Госстрой СССР, 2000.

9. Строительные нормы СНиП 3.06.02-86 "Железные дороги. Правила производства и приемки работ".- М.: Стройиздат, 1986

10. Пособие по технологии сооружения земляного полотна железных дорог (в развитие СНиП 3.06.02-86).- М.: ПКТИ Трансстрой, 1993.

11. Железнодорожное строительство. Технология и механизация: Учебник для вузов ж.д. трансп./ Под ред. С.П. Першина. 2-е изд., перераб. и доп. - М.: Транспорт, 1991.

12. Технология железнодорожного строительства: учеб. для вузов/ под ред. А.М. Призмазонова, Э.С. Спиридонова. –М.: Желдориздат,2002.

13. Проектирование работ по возведению земляного железнодорожного полотна: учебное пособие / Г.Л. Шалягин, В. Н. Полоз. – Хабаровск: Изд-во ДВГУПС, 2010. – 89 с.

14. Проектирование работ по возведению земляного железнодорожного полотна: учебное пособие / Г.Л. Шалягин, М.С. Клыков, Э.С. Спиридонов и др. – Хабаровск: Изд-во ДВГУПС, 2002. – 98 с.

15. Шалягин Г.Л. Сооружение железнодорожного земляного полотна: метод. пособие.– Хабаровск: Изд-во ДВГУПС, 2006.

16. Строительные и путевые машины: учеб. пособие/ А.А. Пиотрович, Г.Л. Шалягин, В.Н. Полоз. – Хабаровск: Изд-во ДВГУПС, 2008.

17. Руководство по разработке типовых технологических карт в строительстве / ЦНИИОМТП Госстроя СССР. – М.: Стройиздат, 1976.

18. Технологические карты возведения насыпей экскаваторами с транспортировкой грунта автосамосвалами. – М.: ВПТИтрансстрой Минтрансстроя СССР, 1984.

19. ЕНиР. Сборник Е2. Земляные работы. Выпуск 1. Механизированные и ручные земляные работы.- М.: Стройиздат, 1988.

20. СНиП 3.01.01-85 Организация строительного производства. – М.: Стройиздат, 1985.

21. Сооружение земляного полотна в сложных условиях: учебное пособие / Г.Л. Шалягин, Э.С. Спиридонов, М.С. Клыков и др.; Под ред. М.С. Клыкова. – Хабаровск: Изд-во ДВГУПС, 2005. – 131 с.

22. Технологические карты на производство взрывных и буро- взрывных работ. – М.: ВПТИтрансстрой Минтрансстроя СССР, 1986.

23. ЕНиР. Сборник Е2. Земляные работы. Выпуск 3.Буровзрывные работы. – М.: Стройиздат, 1986.

24. Межгосударственный стандарт ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам». – М.: Госстандарт РФ ,1995 г.

25. Михеева Л.А. Экономика железнодорожного строительства и путевого хозяйства: методическое пособие.– Хабаровск: Изд-во ДВГУПС, 2009.

26. Распоряжение ОАО «РЖД» № 608р «Об индексах пересчета сметной стоимости строительных, ремонтно-строительных, монтажных работ и оборудования» от 24.03.2009.

27. Распоряжение ОАО «РЖД» № 434р «Об утверждении методики формирования прогнозной стоимости начального объекта и максимальной цены договора при размещении заказов на строительство, финансируемых за счет средств ОАО «РЖД» от 03.03.2010.

28. Федеральный сборник сметных цен на перевозки грузов для строительства. Часть 1 Автомобильные перевозки.- М.: Госстрой России,2004.

29. Трушкин В.П. Безопасность и экологичность проекта: метод. указания к выполнению раздела дипломного проекта/ В.П. Трушкин. – Хабаровск: Издательство ДВГУПС, 2009. – 16 с.

30. Буралев Ю. В. Безопасность жизнедеятельности на транспорте/ Ю. В. Буралев - Москва: Издательский центр «Академия», 2004. – 420 с.

31. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство. Госстрой России, ГУП ЦПП, 2002.

32. СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования. «Издательство ПРИОР», 2001.

33. Сборник. Основные требования действующих нормативных документов для разработки вопросов охраны труда в проектах производства работ. Часть 2. Строительная площадка. М. 1989.

34. ТОИ Р-66-01-95 «Типовая инструкция по охране труда для работников строительства, промышленности строительных материалов и жилищно-коммунального хозяйства» от 13 марта 1995 г. № 18-22.

35. Мамот Б.А. Безопасность жизнедеятельности. Примеры решения задач: Учебное пособие. – В 2-х частях. – Ч.2/ Под ред. Б.А. Мамота. Хабаровск: Издательство ДВГУПС, 2002.

ПРИЛОЖЕНИЕ А

Ведомость подсчетов профильных объемов выемок и насыпей

ПК	L, м	В, м	Н, м	Н₁+Н₂ м	(Н₁+Н₂)²м	Н₁*Н₂, м	V₀, м³		Поправки к объему, м³				Профильный объем, м³
ПК	L, м	В, м	Н, м	Н₁+Н₂ м	(Н₁+Н₂)²м	Н₁*Н₂, м	V₀, м³		V_сп, V_спк		V_увн, V_кг	V_кр, V_пм	V_тр (-)		Насыпи	Выемки
1	2	3	4	5	6	7	8	9		10	11	12		13	14
0+00			3,07
	100	7,3		6,97	48,58	11,97	4374,4	72,0			139,4			4586
1+00			3,9
	100	7,3		7,41	54,91	13,69	4765,6	72,0			148,2			4986
2+00			3,51
	100	7,3		6,2	38,44	9,44	3712,9	72,0			124			3909
3+00			2,69
	74	7,3		5,15	26,52	6,62	2127,5	53,3			155,42			2336
4+00			2,46
	100	7,3		3,73	13,91	3,12	1900,9	72,0			74,6			2047
5+00			1,27
	67	7,3		1,27	1,61	0,00	364,6	48,2						413
5+67			0											18277
	33	11,7		0,62	0,38	0,00	126,0	27,7							154
6+00			0,62
	100	11,7		1,82	3,31	0,74	1193,1	84,0							1277
7+00			1,2
	100	11,7		2,15	4,62	1,14	1431,9	84,0							1516
8+00			0,95
	69	11,7		0,95	0,90	0,00	414,6	58,0							473
8+69			0												3420
	31	7,3		0,42	0,18	0,00	50,3	22,3						73
9+00			0,42
	100	7,3		1,77	3,13	0,57	774,3	72,0						846

Продолжение приложения А

1			2				3				4					5				6				7							8				9						10			11		12		13		14
10+00											1,35
			100				7,3									4,11				16,89				3,73							2158,5				72,0													2230
11+00											2,76
			100				7,3									7,81				61,00				13,94							5203,6				72,0													5276
12+00											5,05
			79				7,3									10,76				115,78				28,84							6536,9				56,9									153,73				6747
13+00											5,71
			79				7,3									11,34				128,60				32,15							7079,6				56,9									161,46				7298
14+00											5,63
			100				7,3									10,83				117,29				29,28							8353,6				72,0													8426
15+00											5,2
			100				7,3									8,93				79,74				19,40							6276,9				72,0														6349
16+00											3,73
			100				7,3									5,94				35,28				8,24							3520,1				72,0														3592
17+00											2,21
			100				7,3									3,78				14,29				3,47							1920,6				72,0														1993
18+00											1,57
			69				7,3									1,57				2,46				0,00							480,4				49,7									27,083					557
18+69											0																																						43387
			31				15,7									0,71				0,50				0,00							180,6				26,0									5,5025						212
19+00											0,71
			100				15,7									3,25				10,56				1,80							2989,2				84,0									81,25						3154
20+00											2,54
			100				15,7									6,21				38,56				9,32							6337,0				84,0									155,25						6576
21+00											3,67
			100				15,7									7,02				49,28				12,29							7360,0				84,0									175,5						7619
22+00											3,35
			100				15,7									4,71				22,18				4,56							4578,8				84,0															4663
23+00											1,36
			43				15,7									1,36				1,85				0,00							498,8				36,1															535
23+43											0																																							22759
			57				7,3									1,81				3,28				0,00							469,9				41,0														511
24+00											1,81
			100				7,3									4,92				24,21				5,63							2724,7				72,0														2797
25+00											3,11
			100				7,3									7,14				50,98				12,53							4528,4				72,0														4600
Продолжение приложения А
1			2	3				4						5					6				7					8						9						10			11			12			13	14
26+00								4,03
			100	7,3										7,17					51,41				12,65					4554,8						72,0												30,39			4596
27+00								3,14
			100	7,3										5,48					30,03				7,35					3134,3						72,0															3206
28+00								2,34
			100	7,3										4,28					18,32				4,54					2251,1						72,0															2323
29+00								1,94
			100	7,3										3,2					10,24				2,44					1557,8						72,0															1630
30+00								1,26
			100	7,3										1,94					3,76				0,86					853,4						72,0															925
31+00								0,68
			94	7,3										0,68					0,46				0,00					255,0						67,7															323
31+94								0																																									20911
			6	11,7										0,04					0,00				0,00					1,4						5,0																6
32+00								0,04
			100	11,7										0,46					0,21				0,02					278,8						84,0																363
33+00								0,42
			38	11,7										0,42					0,18				0,00					96,7						31,9																129
33+38								0																																										498
			62	7,3										0,7					0,49				0,00					173,6						44,6															218
34+00								0,7
			100	7,3										2,61					6,81				1,34					1226,4						72,0															1298
35+00								1,91
			100	7,3										5,09					25,91				6,07					2849,6						72,0															2922
36+00								3,18
			100	7,3										6,7					44,89				11,19					4130,3						72,0															4202
37+00								3,52
			100	7,3										6,63					43,96				10,95					4070,4						72,0															4142
38+00								3,11
			100	7,3										4,43					19,62				4,11					2392,9						72,0															2465
39+00								1,32
			55	7,3										1,32					1,74				0,00					312,9						39,6															353
39+55								0																																									15600
			45	14,7										1,08					1,17				0,00					383,5						41,2						373,9										799
40+00								1,08
			100	14,7										4,88					23,81				4,10					4572,3						91,5						1539,5										6203
Продолжение приложения А
1			2	3					4					5					6							7				8							9				10			11		12			13	14
			100	14,7										10,06					101,20							23,79				11264,9							91,5				2814,3									14171
42+00									6,26
			100	14,7										14,16					200,51							49,45				17960,2							91,5				4089,6									22141
43+00									7,9
			100	14,7										17,17					294,81							73,23				23698,7							91,5				5182,6									28973
44+00									9,27
			100	14,7										19,54					381,81							95,20				28692,3							91,5				6133,8									34918
45+00									10,27
			100	14,7										20,46					418,61							104,65				30736,1							91,5				6523,1									37351
46+00									10,19
			100	14,7										20,13					405,22							101,29				29992,0							91,5				6381,3									36465
47+00									9,94
			100	14,7										19,41					376,75							94,13				28397,2							91,5				6077,6									34566
48+00									9,47
			100	14,7										17,46					304,85							75,67				24292,4							91,5				5295,7									29680
49+00									7,99
			100	14,7										13,22					174,77							41,79				16365,7							91,5				3785,9			256,9						20500
50+00									5,23
			100	14,7										7,83					61,31							13,60				8140,6							91,5				2219,2			90,1						10541
51+00									2,6
			84	14,7										2,6					6,76							0,00				1889,2							76,9				921,4			9,9						2897
51+84									0																																									279115
			16	7,3										0,48					0,23							0,00				29,9							11,5							0,2					42
52+00									0,48
			100	7,3										6,48					41,99							2,88				4320,7							72,0							30,7					4423
53+00									6
			64	7,3										12,5					156,25							39,00				6672,0							46,1				2,0			438,5					7159
54+00									6,5
			100	7,3										8,62					74,30							13,78				6172,5							72,0				0,3								6245
55+00									2,12
			64	7,3										2,12					4,49							0,00				639,1							46,1												685
55+64									0																																								18554
			36	15,7										1,19					1,42							0,00				361,8							30,2													392
56+00									1,19
			100	15,7										4,95					24,50							4,47				4887,2							84,0													4971
Продолжение приложения А
1			2	3									4					5				6				7				8							9				10			11		12			13	14
57+00													3,76
			100	15,7														9,9				98,01				23,09				11517,7							84,0													11602
58+00													6,14
			100	15,7														12,64				159,77				39,91				15915,4							84,0													15999
59+00													6,5
			100	15,7														11,93				142,32				35,30				14716,5							84,0													14801
60+00													5,43
			100	15,7														9,52				90,63				22,21				10894,3							84,0													10978
61+00													4,09
			100	15,7														6,3				39,69				9,04				6478,1							84,0													6562
62+00													2,21
			100	15,7														3,35				11,22				2,52				3064,9							84,0													3149
63+00													1,14
			66	15,7														1,14				1,30				0,00				633,5							55,4													689
63+66													0																																					69143
			36	7,3														0,58				0,34				0,00				82,3							25,9												108
64+00													0,58
			100	7,3														1,99				3,96				0,82				883,5							72,0												955
65+00													1,41
			100	7,3														3,11				9,67				2,40				1498,9							72,0									18,00			1553
66+00													1,7
			100	7,3														2,9				8,41				2,04				1377,0							72,0												1449
67+00													1,2
			100	7,3														3,43				11,76				2,68				1706,4							72,0												1778
68+00													2,23
			100	7,3														5,89				34,69				8,16				3476,4							72,0												3548
69+00													3,66
			100	7,3														9,54				91,01				21,52				6956,6							72,0							169,1					7198
70+00													5,88
			64	7,3														9,38				87,98				20,58				4348,1							46,1							116,8					4511
71+00													3,5
			83	7,3														3,5				12,25				0,00				1568,7							59,8												1628
71+83													0																																				22728
			17	15,7														0,72				0,52				0,00				100,5							14,3													115
72+00													0,72
			100	15,7														3,19				10,18				1,78				2924,0							84,0													3008
73+00													2,47
Продолжение приложения А
1			2	3						4					5						6				7				8							9					10			11		12			13	14
			100	15,7											4,18						17,47				4,22				3943,7							84,0														4028
74+00										1,71
			88	15,7											1,71						2,92				0,00				1309,9							73,9														1384
74+88										0																																								8534
			12	7,3											0,23						0,05				0,00				10,4							8,6													19
75+00										0,23
			100	7,3											1,49						2,22				0,29				640,4							72,0													712
76+00										1,26
			100	7,3											4,38						19,18				3,93				2361,4							72,0													2433
77+00										3,12
			100	7,3											6,34						40,20				10,05				3821,6							72,0													3894
78+00										3,22
			100	7,3											5,79						33,52				8,28				3375,8							72,0										26,09			3422
79+00										2,57
			100	7,3											3,21						10,30				1,64				1604,6							72,0													1677
80+00										0,64
			28	7,3											0,64						0,41				0,00				71,1							20,2													91
80+28										0																																							12248
			72	15,7											1,67						2,79				0,00				1044,3							60,5														1105
81+00										1,67
			100	15,7											5,36						28,73				6,16				5336,0							84,0														5420
82+00										3,69
			100	15,7											8,57						73,44				18,01				9499,3							84,0														9583
83+00										4,88
			100	15,7											9,68						93,70				23,42				11112,7							84,0														11197
84+00										4,8
			100	15,7											6,86						47,06				9,89				7243,7							84,0														7328
85+00										2,06
			43	15,7											2,06						4,24				0,00				786,6							36,1														823
85+43										0																																								35455
			57	7,3											2,74						7,51				0,00				784,0							41,0													825
86+00										2,74
			100	7,3											10,53						110,88				21,34				8320,3							72,0					14,0								8406
87+00										7,79
			79	7,3											19,18						367,87				88,73				16556,8							56,9					318,5			1251,2					18183
88+00										11,39
Продолжение приложения А
1			2	3				4							5						6						7						8						9			10			11		12		13	14
			79	7,3											22,45						504,00						125,97						21405,6						56,9			683,2			1586,7				23732
89+00								11,06
			100	7,3											20,15						406,02						100,54						22629,1						72,0			439,4			592,8				23733
90+00								9,09
			100	7,3											13,44						180,63						39,54						11960,2						72,0			77,6			263,7				12374
91+00								4,35
			100	7,3											8,72						76,04						19,01						6034,2						72,0						111,0				6162
92+00								4,37
			100	7,3											8,8						77,44						19,36						6116,0						72,0										6188
93+00								4,43
			100	7,3											8,95						80,10						20,02						6270,7						72,0										6343
94+00								4,52
			100	7,3											8,54						72,93						18,17						5855,2						72,0										5927
95+00								4,02
			100	7,3											6,84						46,79						11,34						4269,1						72,0										4341
96+00								2,82
			100	7,3											4,87						23,72						5,78						2674,3						72,0										2746
97+00								2,05
			100	7,3											3,73						13,91						3,44						1884,9						72,0										1957
98+00								1,68
			100	7,3											3,91						15,29						3,75						2004,2						72,0										2076
99+00								2,23
			100	7,3											4,37						19,10						4,77						2311,3						72,0										2383
100+00								2,14
			100	7,3											4,36						19,01						4,75						2304,3						72,0										2376
101+00								2,22
			100	7,3											4,36						19,01						4,75						2304,3						72,0										2376
102+00								2,14
			100	7,3											4,19						17,56						4,39						2187,8						72,0										2260
103+00								2,05
			100	7,3											3,54						12,53						3,05						1766,0						72,0										1838
104+00								1,49
			100	7,3											2,77						7,67						1,91						1299,3						72,0										1371
Продолжение приложения А
1	2				3							4					5				6				7							8						9			10			11		12			13	14
105+00												1,28
	100				7,3												3,55				12,60				2,91							1780,6						72,0											1853
106+00												2,27
	100				7,3												5,89				34,69				8,22							3473,6						72,0											3546
107+00												3,62
	100				7,3												8,05				64,80				16,04							5376,5						72,0						47,3					5496
108+00												4,43
	100				7,3												10,36				107,33				26,27							7834,4						72,0						78,4					7985
109+00												5,93
	100				7,3												11,18				124,99				31,13							8773,7						72,0						91,2					8937
110+00												5,25
	100				7,3												8,55				73,10				17,33							5909,6						72,0						53,4					6035
111+00												3,3
	100				7,3												6,07				36,84				9,14							3600,7						72,0						26,9					3700
112+00												2,77
	100				7,3												3,33				11,09				1,55							1692,3						72,0											1764
113+00												0,56
	52				7,3												0,56				0,31				0,00							114,4						37,4											152
113+52												0																																					175066
	48				11,7												0,51				0,26				0,00							149,5						50,4												200
114+00												0,51
	100				11,7												0,77				0,59				0,13							473,5						84,0												557
115+00												0,26
	18				11,7												0,26				0,07				0,00							28,0						15,1												43
115+18												0																																						800
	82				7,3												1,16				1,35				0,00							402,4						59,0											461
116+00												1,16
	100				7,3												3,33				11,09				2,52							1644,0						72,0											1716
117+00												2,17
	84				7,3												4,91				24,11				5,95							2268,2						60,5						57,4					2386
118+00												2,74
Продолжение приложения А
1			2	3				4						5					6				7					8						9						10			11			12			13	14
			84	7,3										5,26					27,67				6,90					2484,8						60,5									61,9						2607
119+00								2,52
			100	7,3										4,85					23,52				5,87					2652,8						72,0									17,2						2742
120+00								2,33
			100	7,3										4,17					17,39				4,29					2177,1						72,0									12,7						2262
121+00								1,84
			100	7,3										3,36					11,29				2,80					1651,0						72,0									8,2						1731
122+00								1,52
			100	7,3										2,14					4,58				0,94					963,0						72,0															1035
123+00								0,62
			55	7,3										0,62					0,38				0,00					135,0						39,6															175
123+55								0																																									15115
			45	15,7										0,51					0,26				0,00					186,0						37,8																224
124+00								0,51
			100	15,7										2,17					4,71				0,85					1896,6						84,0																1981
125+00								1,66
			100	15,7										3,86					14,90				3,65					3592,5						84,0																3676
126+00								2,2
			100	15,7										5,26					27,67				6,73					5175,9						84,0																5260
127+00								3,06
			100	15,7										6,23					38,81				9,70					6346,2						84,0																6430
128+00								3,17
			100	15,7										5,53					30,58				7,48					5496,0						84,0																5580
129+0								2,36
			100	15,7										3,31					10,96				2,24					3034,1						84,0																3118
130+0								0,95
			53	15,7										0,95					0,90				0,00					419,2						44,5																464
130+5								0																																										26733
			47	7,3										0,84					0,71				0,00					160,7						33,8															195
131+0								0,84
			100	7,3										3,12					9,73				1,92					1529,8						72,0															1602
Окончание приложения А
1			2	3				4						5					6				7					8						9						10			11			12			13	14
132+00								2,28
			100	7,3										5,04					25,40				6,29					2795,0						72,0															2867
133+00								2,76
			100	7,3										5,06					25,60				6,35					2809,7						72,0												23,64			2858
134+00								2,3
			100	7,3										4,04					16,32				4,00					2090,6						72,0															2163
135+00								1,74																																									9684
Общий объем:		351570				446458
Общий объем насыпей и выемок (профильная кубатура):		798028
Объем профильной кубатуры на один километр:		59113

ПРИЛОЖЕНИЕ Б

Ведомость подсчета ординат кривой объемов

ПК		Профильный объем, м³			Ординаты кривой						Контроль вычислений
		Насыпи		Выемки		+	-
1	2		3		4	5			6
0+00					0
	4586					5044,6
1+00
	4986					10529,2
2+00
	3909					14829,1
3+00
	2336					17398,7
4+00
	2047					19650,4
5+00
	413					20104,7
5+67	18277								18277*(-1,1)=20104,7
			154			19966,1
6+00
			1277			18816,8
7+00
			1516			17452,4
8+00
			473			17026,7
8+69			3420						18277(-1,1)+0,93420=-17026,7
	73					17107
9+00
	846					18037,6
10+00
	2230					20490,6
11+00
	5276					26294,2
12+00
	6747					33715,9
13+00
	7298					41743,7
14+00
	8426					51012,3
15+00
	6349					57996,2
Продолжение приложения Б
1	2		3		4	5			6
16+00
	3592					61947,4
17+00
	1993					64139,7
18+00
	557					64752,4			(18277+43387)(-1,1)+ 0,93420=-64752,4
18+69	43387
			212			64561,6
19+00
			3154			61723
20+00
			6576			55804,6
21+00
			7619			48947,5
22+00
			4663			44750,8
23+00
			535			44269,3			(18277+43387)(-1,1)+0,9(3420+22759)= =-44269,3
23+43			22759
	511					44831,4
24+00
	2797					47908,1
25+00
	4600					52968,1
26+00
	4596					58023,7
27+00
	3206					61550,3
28+00
	2323					64105,6
29+00
	1630					65898,6
30+00
	925					66916,1
31+00
	323					67271,4			(18277+43387+20911)(-1,1)+0,9(3420+ +22759)=-67271,4
Продолжение приложения Б
1		2		3	4		5			6
31+94		20911
				6			67266
32+00
				363			66939,3
33+00
				129			66823,2			(18277+43387+20911)(-1,1)+0,9(3420+ +22759+498)=- 66823,2
33+38				498
		218					67063
34+00
		1298					68490,8
35+00
		2922					71705
36+00
		4202					76327,2
37+00
		4142					80883,4
38+00
		2465					83594,9
39+00
		353					83983,2			(18277+43387+20911+15600)(1,1)+ +0,9(3420+22760+498) =-83983,2
39+55		15600
				799			83264,1
40+00
				6203			77681,4
41+00
			14171					64927,5
42+00
			22141					45000,6
43+00
			28973					18924,9

Характеристики

Тип файла

Документ

Размер

10,49 Mb

Материал

Проект производства работ на сооружение земляного полотна участка новой железной дороги в Амурской области

Тип материала

Выпускная квалификационная работа (ВКР)

Предмет

Дипломы и ВКР

Высшее учебное заведение

ДВГУПС

Список файлов ВКР

proekt-proizvodstva-rabot-na-sooruzhenie-zemljanogo-polotna-uchastka-novoj-zheleznoj-dorogi-v-amurskoj-oblasti.rar

Проект производства работ на сооружение земляного полотна участка новой железной дороги в Амурской области

Malyutin Sergeiy Sergeevich К11-СЖД(С)СД-452, 2017

1 Стройгенплан Малютин.jpg

2 Подробный продольный профиль Малютин.jpg

3 Распределение земмасс Малютин.jpg

4 Календарный график Малютин.jpg

5 График движения машин Малютин.jpg

6 График движения рабочих кадров Малютин.jpg

7 График завоза строительных материалов Малютин.jpg

8 техкарта экскаватор Малютин.jpg

9 Техкарта скала на косогоре Малютин.jpg

10 Техкарта скала на косогоре (буровзр. работы) Малютин.jpg

11 Техкарта скала на косогоре (техн. полка) Малютин.jpg

12 Техкарта скала на косогоре Малютин.jpg


Задание на ВКР 1стр.jpg

Задание на ВКР 2стр.jpg

Поясн. записка Малютин.rtf


Титульный лист.jpg

результат проверки Антиплагиат,Малютин.pdf

Поделитесь ссылкой:

Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.

Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.

Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.

Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.

Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.

Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.

Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.

Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.

Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.

Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.

Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.

Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
