Рисунок 1.3 – Обобщенная структурная схема волоконно-оптической системы передачи: а  тракт передачи; б  тракт приема

В состав волоконно-оптической системы передачи (ВОСП) входят следующие технические средства:

1. Каналообразующее оборудование (КОО) тракта передачи, обеспечивающее формирование определенного числа типовых каналов или типовых групповых трактов со стандартной шириной полосы пропускания или скоростью передачи.

2. Оборудование сопряжения (ОС) тракта, необходимое для сопряжения параметров многоканального сигнала на выходе КОО с параметрами оптического передатчика.

3. Оптический передатчик (ОПер), обеспечивающий преобразование электрического сигнала в оптический сигнал, длина волны которого совпадает с одним из окон прозрачности оптического волокна; в состав ОПер входят: источник оптического излучения (ИОИ)  оптической несущей, один или несколько параметров которой модулируются электрическим многоканальным сигналом, поступающим с ОС, и согласующее устройство (СУ), необходимое для ввода оптического излучения в волокно оптического кабеля с минимально возможными потерями.

4. Оптический кабель, волокна которого служат средой распространения оптического излучения.

5. Оптический ретранслятор (ОР), обеспечивающий компенсацию затухания сигнала при его прохождении по оптическому волокну (ОВ) и коррекцию различного вида искажений; (ОР) могут быть обслуживаемыми или необслуживаемыми и устанавливаются через определенные расстояния, называемые ретрансляционными участками; в ОР может производиться обработка (усиление, коррекция, регенерация и т.д.) как электрического сигнала, который получается путем преобразования оптического сигнала и последующего преобразования скорректированного электрического сигнала в оптический, так и оптического сигнала с помощью оптических квантовых усилителей.

6. Оптический приемник (ОПр), обеспечивающий прием оптического излучения и преобразования его в электрический сигнал; ОПр включает в себя согласующее устройство (СУ), необходимое для вывода оптического излучения из ОВ с минимальными потерями, и приемник оптического излучения (ПОИ); совокупность согласующего устройства и приемника оптического излучения представляет приемный оптический модуль (ПРОМ).

7. Оборудование сопряжения (ОС) тракта приема, преобразующее сигнал на выходе ПРОМ в многоканальный сигнал соответствующего КОО.

8. Каналообразующее оборудование (КОО) тракта приема, осуществляющее обратные преобразования многоканального сигнала в сигналы отдельных типовых каналов и трактов.

РАЗДЕЛ 2. АНАЛИЗ ИССЛЕДУЕМОГО ОБЪЕКТА - ООО «КОМПАНИЯ «АРК»

2.1 Характеристика и обзор структуры компьютерной сети компании

В наше время почти каждая компания на определенном этапе своего развития сталкивается с задачами создания оптимально эффективной и гибкой системы управления офисными площадками, создания единой системы оперативного сбора информации и документооборота, централизованного управления финансово-информационными потоками и т.п. Сформировать такую информационную систему для работы бизнес-приложений дает возможность корпоративная сеть передачи данных (КСПД).

Исследуемый объект – общество с ограниченной ответственностью «Компания «АРК».

Компания «АРК», основанная в 2005 году, предоставляет полный спектр услуг по созданию комплексных систем безопасности для обеспечения сохранности здоровья, жизни и имущества.

Основными направлениями деятельности компании являются проектирование, монтаж и техническое обслуживание систем охраны любого масштаба, продажа специализированного оборудования.

Центральный офис в Хабаровске расположен по адресу ул. Тихоокеанская, 171А.

Филиал компании расположен по адресу: г. Хабаровск, ул. Воронежская, д.47/1.

В ходе выполнения ВКР предполагается организовать единую информационную систему центрального офиса и филиала компании по средствам организации волоконно-оптической линии связи между офисами и единой корпоративной сети.

Структура организации включает 7 отделов:

- отдел кадров;

- отдел проектов;

- бухгалтерия;

- технический отдел;

- отдел продаж;

- отдел проектов;

- отдел маркетинга.

Кроме этого в состав предприятия входят секретарь и системный администратор.

2.2 Техническая составляющая компьютерной сети компании

В центральном офисе организована локальная сеть. Рассмотрим организованную сеть более подробно.

Сеть организации выстроена по топологии «кольцо».

Все клиенты сети являются ответвлениями центрального «магистрального» канала.

Число рабочих компьютеров в организации – 28. Имеются объединения компьютеров в рабочие группы.

Исследуемая сеть расположена в пределах одного этажа административного здания. Схематичные планы помещений центрального офиса компании и филиала приведены на плакатах 1 и 2 соответственно.

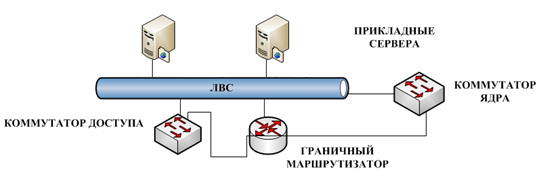

На рисунке 2.1 представлена выявленная в результате анализа компании схема локальной сети центрального офиса компании.

Рисунок 2.1 - Схема локальной сети центрального офиса

В ходе проведённого анализа корпоративной сети ООО «Компания «АРК» выявлены следующие технические параметры сети.

Применяемый метод доступа в рассматриваемой сети – CSMA/CD. Именно данный метод доступа применяется в сетевой архитектуре Ethernet, используемой на предприятии. Сеть сформирована по средствам витой пары (100Base – T) с применением кабеля фирмы HYPERLINE, стандарта UTP

Граничный маршрутизатор - узел сети, осуществляющий на основе решения задачи маршрутизации перенаправление данных из сети от отправителя к получателю. Граничный маршрутизатор, используемый в ИС компании, построен на платформе ZyXEL GS-4024F. В качестве коммутатора доступа используется модель D-Link DES-1210-52.

Коммутатор ядра – сетевое устройство для коммутации Ethernet-пакетов, которое является устройством доступа к услугам сети и обеспечивает подключение клиентов. В структуре локальной сети компании используется коммутатор ISCOM2948GF-4C-AC/D фирмы Raisecom Technology. Это 10 gigabit ethernet коммутатор аггрегации (10 гигабитные Uplink порты 4x10G SFP+) и имеющий 48 портов SFP (gigabit ethernet) с увеличенной плотностью Downlink интерфейсов. Коммутатор на 10 Гбит ISCOM2948GF-4C-AC/D поддерживает протоколы ITU-T G.8031/2 для защиты с резервирование в кольце или при линейном подключении, так же поддерживает EAPS. Стоит отметить, что на данный момент на рынке сетевого оборудования имеются более современные модели коммутаторов, обладающие лучшими характеристиками. В процессе модернизащии предполагается произвести выбор и замену коммутатора сети на более современный.

Используемая операционная системы на рабочих компьютерах – Windows 7.

В качестве среды передачи данных используется кабель витая пара 5 категории (100BASE-TX) со скоростью передачи до 100 мбит/сек.

В сети выделено 2 сегмента:

- серверный сегмент;

- пользовательский сегмент.

В рассматриваемой локальной сети используется два прикладных сервера фирмы IBM, каждый из которых выполняет функции файлового сервера. Модель серверов - System x3250 M5. Сервер x3250 M5 помещается в однопакетном корпусе. Отличительные черты данного сервера: повышенная производительность работы, повышенная гибкость для более быстрого и простого расширения.

Состав аппаратных средств компании представлен в таблице 2.1.

Таблица 2.1 - Состав аппаратных средств компании

Так же в ходе модернизации корпоративной сети предполагается решить задачу обеспечения безопасного доступа пользователей сети в Интернет. Отмечу, что для имеющегося варианта сети данная задача не разрешена. Предполагается решить её по средствам использования технологии ADSL.

Технология ADSL обеспечивает скорость «нисходящего» (от сети к пользователю) потока данных до 30 Мбит/, что вполне достаточно для выполнения служебных обязанностей сотрудников организации.

2.3 Анализ требований и разработка технического задания на проект модернизации сети ООО «Компания «АРК»

В ходе выполнения выпускной работы и совместной работы с системным администратором ООО «Компания «АРК» и руководством компании, были разработаны основные базовые требования, предъявляемые к проектируемой сети.

Данные требования сформированы с учетом рабочих потребностей и нагрузок на проектируемую компьютерную сеть.

Итак, основные требования представлены ниже.

Локальная вычислительная сеть, в соответствии с требованием руководства компании, должна включать следующие компоненты:

- информационная кабельная подсистема с пропускной способностью 100 Мб/с – данной пропускной способности вполне достаточно для реализации потребностей сотрудников компании в процессе трудовой деятельности;

- активное оборудование (коммутаторы, маршрутизаторы);

Информационная кабельная подсистема должна строиться в соответствии с требованиями стандарта ISO/IEC 11801 Class D, категория 5е.

Общее количество точек – 40.

Максимальная длина кабеля от информационного порта RJ45 до коммутационной панели не должна превышать 90 м.

Локальная вычислительная сеть в целом должна соответствовать категории не ниже 5Е, все комплектующие (кабель, розетки, коммутационные панели, соединительные шнуры) должны соответствовать категории не ниже 5е.

На каждом рабочем месте должны располагаться информационные розетки RJ-45 в количестве 2 штуки.

Для создания локальной вычислительной сети необходимо использовать только высококачественные компоненты, которые прошли стопроцентное тестирование в соответствии с требованиями ISO 9001.

Все кабельные системы локальной вычислительной сети должны быть выполнены с учётом требований по физической защите трасс от повреждения включающих:

- прокладку кабеля за подвесным потолком, за гипсокартоновыми стенами, в кабель-каналах.

- крепление кабеля по всей трассе с помощью специальных стяжек по всей длине.

- оборудование ЛВС и схемы его соединений должны обеспечивать двойное резервирование каналов передачи данных.

- активное сетевое оборудование должно функционировать 24 часа в сутки, 7 дней в неделю, без учета времени необходимого для проведения регламентных работ в соответствии с рекомендациями производителя.

Следует отметить, что вышеперечисленные требования являются базовыми и необходимыми.

Для конкретизации необходимых требований разработано техническое задание, где определены основные требования к проекту (см. Приложение 1).

РАЗДЕЛ 3. ОРГАНИЗАЦИЯ ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ СВЯЗИ МЕЖДУ ФИЛИАЛАМИ КОМПАНИИ

3.1 Разработка ситуационной схемы и описание трассы ВОЛС

Трасса ВОЛС проходит от здания, расположенного по адресу: г. Хабаровск, ул. Тихоокеанская, д.171а до здания по адресу: г. Хабаровск, ул. Воронежская, д.47/1.

Карта прокладки линии ВОЛС приведена на плакатах 1 и 2.

Начальной точкой трассы ВОЛС является оптический кросс КРС-16SC-1U в помещении серверной по адресу: г. Хабаровск, ул. Тихоокеанская, д.171а.

Конечной точкой трассы ВОЛС является оптический кросс КРС-16FC-1U в помещении серверной по адресу: г. Хабаровск, ул. Воронежская, д.47/1.

Емкость проектируемого волоконно-оптического кабеля (ВОК) ОКСНМ-10-01-0,22-16(6,0) составляет 16 оптических волокон.

3.1.1 Принципиальные проектные решения

Проектом предусматривается:

- подвеска самонесущего волоконно-оптического кабеля марки ОКСНМ-10-01-0,22-16(6,0) (производства фирмы ЗАО «Москабель-Фуджикура») по опорам МКП г.Хабаровск «Городские электрические сети.

На проектируемой трассе предусмотрен к подвеске оптический кабель связи ОКСНМ-10-01-0,22-16(6,0) (свидетельство государственной регистрации №Д-КБ-0779, срок действия до 18 сентября 2016 года) производства фирмы ЗАО «Москабель-Фуджикура» с 16 одномодовыми оптическими волокнами и имеющие следующие технические характеристики:

- Кабель предназначен для подвески на опорах линий связи, контактной сети железных дорог и столбах городского освещения.

- допустимое растягивающее усилие для статической растягивающей на-грузки - 6,0 кН;

- кабель обладает стойкостью к изгибам на угол 90 градусов с радиусом изгиба не менее 20-ти наружных диаметров кабеля;

- кабель устойчив к воздействию рабочей повышенной температуры +70°С;

- кабель устойчив к воздействию циклической смены температур от -60 до + 70°С.

Натяжение кабеля на анкерных опорах предусматривается с помощью анкерных зажимов производства TELENCO. На промежуточных опорах используется поддерживающий зажим (плакат 3).

При подвеске кабеля должны обеспечиваться следующие габариты от линии ВОЛС:

Характеристики
