ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 3

РАЗДЕЛ 1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПОСТРОЕНИЯ ЛОКАЛЬНЫХ СЕТЕЙ И ВОЛОКОННО-ОПТИЧЕСКИХ ЛИНИЙ СВЯЗИ 5

1.1 Базовые принципы построения локальных вычислительных сетей 5

1.1.1 Архитектура локальной сети Ethernet 5

1.1.2 Анализ существующих технических решений для построения сети 6

1.2 Обзор и основы построения волоконно-оптических линий связи 9

1.2.1 Общие принципы построения волоконно-оптических линий связи 9

1.2.2 Структурная схема волоконно-оптической линии связи 11

РАЗДЕЛ 2. АНАЛИЗ ИССЛЕДУЕМОГО ОБЪЕКТА - ООО «КОМПАНИЯ «АРК» 14

2.1 Характеристика и обзор структуры компьютерной сети компании 14

2.2 Техническая составляющая компьютерной сети компании 15

2.3 Анализ требований и разработка технического задания на проект модернизации сети ООО «Компания «АРК» 18

РАЗДЕЛ 3. ОРГАНИЗАЦИЯ ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ СВЯЗИ МЕЖДУ ФИЛИАЛАМИ КОМПАНИИ 20

3.1 Разработка ситуационной схемы и описание трассы ВОЛС 20

3.1.1 Принципиальные проектные решения 20

3.1.2 Ввод ВОК в помещение серверной 23

3.1.3 Характеристика материалов и оборудования 24

3.2 Инженерный расчет ВОЛС 26

3.2.1 Определение пропускной способности ВОЛС 26

3.2.2 Расчет длины оптического тракта и определение его структуры 28

3.2.3 Расчет суммарных потерь в оптическом тракте 30

РАЗДЕЛ 4. РАЗРАБОТКА СХЕМЫ И ОРГАНИЗАЦИЯ ЛОКАЛЬНОЙ КОМПЬЮТЕРНОЙ СЕТИ ООО «КОМПАНИЯ «АРК» 32

4.1 Разработка структуры сети 32

4.2 Выбор необходимого аппаратного и программного обеспечения сети 34

4.2.1 Выбор аппаратного обеспечения 34

4.2.2 Выбор программного обеспечения 40

4.2.2.1 Выбор операционной системы 40

4.2.2.2 Выбор билингвой системы 41

РАЗДЕЛ 5. УСТАНОВКА И НАСТРОЙКА НЕОБХОДИМОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ЛВС 47

5.1 Подключение коммутатора 47

5.2 Установка и настройка дополнительного программного обеспечения ЛВС 49

ЗАКЛЮЧЕНИЕ 54

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 56

СПИСОК ИСПОЛЬЗУЕМЫХ СОКРАЩЕНИЙ 59

ВВЕДЕНИЕ

Вследствие возникновения и дальнейшего развития сетей передачи данных появился эффективный способ взаимодействия между абонентами. Первоначально сети использовались в основном для научных исследований, но затем они стали использоваться практически во все областях человеческой деятельности. При этом основная масса сетей существовала независимо друг от друга, решая задачи для определенных групп пользователей [6].

Сегодня сети применяются повсеместно. ПО, архивы данных, мультимедийные системы, которые требуют для качественного функционирования стабильного соединения, обращать пристальное внимание на применяемое оборудование. Данные требования актуальны внутри локальных сетей, а так же и в глобальных сетях, например сети Интернет.

Цель выпускной квалификационной работы – оптимальное проектирование корпоративной распределенной сети общества с ограниченной ответственностью «Компания «АРК».

Использование более гибких решений на этапе проектирования сетей позволяет с небольшими затратами повысить производительность в пределах исследуемых объектов независимо от количества пользователей и свойств трафика.

Основными требованиями к проектируемой сети являются обеспечение необходимой производительности, оптимизация элементов сети при проектировании.

Исходя из цели ВКР, определены следующие задачи, которые необходимо решить при проектировании:

- Обеспечить связь между территориально-распределенными филиалами компании по средствам ВОЛС.

• Выбрать и настроить управляемый коммутатор, который мог бы обеспечить заданные параметры для всех пользователей сети.

• Подобрать и настроить программный маршрутизатор. При применении маршрутизаторов появляется возможность более гибко регулировать политику безопасности как между сегментами VLAN, так и при взаимодействии с глобальной сетью Internet.

• Спроектировать и настроить VLAN. Технология виртуальных сетей, взявшая в себя лучшее из современных сетевых технологий, решает много проблем по функционированию сети, в том числе позволяет увеличивать пропускную способность за счёт деления широковещательного домена. Таким образом, появляется возможность создавать независимые элементы сети, куда доступ будет удерживаться на канальном уровне, тем самым гарантируя безопасное пространство рабочих станций и серверов.

• Осуществить необходимые технические расчеты ВОЛС и компьютерной сети компании.

Для достижения поставленной в работе цели предполагается произвести анализ коммуникационного оборудования, маршрутизаторов, технологий организации ВОЛС и компьютерных сетей, разработать структурную схему построения сети, настроить ОС маршрутизатора, а также дополнительное ПО.

Решение обозначенных выше задач позволит получить систему, обеспечивающую сотрудников предприятия в рамках рассматриваемой компании связью с высокой скоростью с выходом в глобальные сети с фильтрацией и учетом трафика, а также обеспечить изолированность и, как следствие, безопасность сети.

РАЗДЕЛ 1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПОСТРОЕНИЯ ЛОКАЛЬНЫХ СЕТЕЙ И ВОЛОКОННО-ОПТИЧЕСКИХ ЛИНИЙ СВЯЗИ

1.1 Базовые принципы построения локальных вычислительных сетей

1.1.1 Архитектура локальной сети Ethernet

Ethernet является наиболее используемой физической архитектурой сетей. Данная архитектура реализована в шестидесятых годах двадцатого века в Гавайском национальном университете. Изначально архитектура имела название сеть ALOHA. Данная архитектура стала пилотной пакетной радиосетью, которая использовала методы множественных доступов с обнаружения конфликтов.

Среда передачи данных Ethernet пассивная, другими словами передачей сигналов в сети управляют ПК.

Ethernet обладает шинной или звездообразной топологией, которая использует передачу сигналов в области основной полосы частот, а так же методы арбитражного доступа в сеть CSMA/CD. Данный факт показывает, что в каждый момент времени организованную сеть имеет возможность использовать только один персональный компьютер. CSMA/CD функционировало по принципу старых телефонных систем – если необходимо позвонить по телефону, то следует снять трубку и убедиться, свободна ли телефонная линия. Если линия занята, набирать номер нужного абонента и разговаривать не удастся [8].

Рабочие станции в сети Ethernet отсылают сигналы (пакеты) по сети, в случае возникновении конфликта передача прекращается, и по прошествии случайного периода времени вновь повторяют её. Руководствуясь подобными правилами, рабочие станции конкурируют между собой за право передать данные по сети. В связи с этим Ethernet именуется системой с конкуренцией за захват линии.

1.1.2 Анализ существующих технических решений для построения сети

Каждое сетевое устройство, будь оно маршрутизатором, коммутатором, сетевой картой рабочей станции или сервера, работает посредством сетевой модели OSI, представляющей собой семь уровней. Уровни расположены снизу вверх. Первый (низший) уровень представляет собой физический уровень, на седьмом (высшем) уровне находится уровень приложений, который именуется прикладным уровнем.

В зависимости от применяемого оборудования могут быть использованы либо физический и канальный – коммутаторы, либо физический, канальный и сетевой – сложные коммутаторы, маршрутизаторы. Существуют мульти уровневые устройства, работоспособные на 4 уровне, но в рамках выпускной работы они не рассмотрены из-за особенностей при их применении.

Анализировать технические решения необходимо начинать с аппаратных устройств 3 уровня. К ним следует отнести маршрутизаторы и коммутаторы 3 уровня, способные маршрутизировать трафик.

Маршрутизатором (router) принято называть сетевое устройство, которое пересылает пакеты данных между сегментами сети и принимает решение, основываясь на информации о топологии сети и определённых правил, которые задаются администратором [8].

Принято различать два вида маршрутизаторов: программный и аппаратный (программно-аппаратный). Программный представляет собой часть операционной системы одного из компьютеров сети, аппаратный – специальное вычислительное устройство.

Программный маршрутизатор есть ни что иное, как рабочая станция или выделенный сервер, который обладает несколькими сетевыми интерфейсами и снабжен особым ПО (операционная система на ядре Linux, ОС WINDOWS или ОС FreeBSD) [10].

Ввиду наличия программной реализации и мощности центрального процессора программные маршрутизаторы в состоянии работать до 7 уровня модели OSI. [18].

Коммутаторы представляют собой устройства канального уровня, которые позволяют объединить физические элементы ЛВС в одну большую сеть. Коммутация ЛВС выступает гарантом взаимодействия сетевых устройств по выделенной линии без наличия коллизий с параллельной передачей потоков данных [17].

Обработка кадров коммутаторами ЛВС проводится на основе алгоритма прозрачного моста IEEE 802.1, применяемый обычно в сетях Ethernet.

Коммутатор применяет таблицу коммутации для пересылки трафика. В то время, когда на один его порт приходит пакет данных, он забирает из него информацию о МАС-адресе приемника и ищет МАС-адрес в своей таблице коммутации как изображено на рисунке 1.1.

Коммутаторы ЛВС могут работать в двух режимах, а именно в полудуплексном и в дуплексном режимах.

В случае работы в полудуплексном режиме только одно устройство в состоянии передавать данные в каждый момент времени в одном домене коллизий.

Управление потоком при дуплексном режиме работы является необходимой дополнительной функцией, позволяющей принимающему узлу (например, порту сетевого коммутатора) при условии переполнения дать узлу - источнику команду (например, файловому серверу) стоп для передачи кадров на незначительный временной интервал (см. рисунок 1.2).

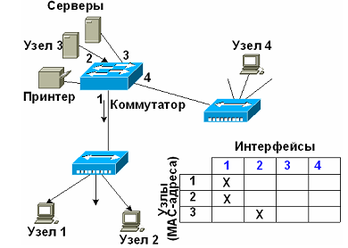

Рисунок 1.1 - Построение таблицы коммутации

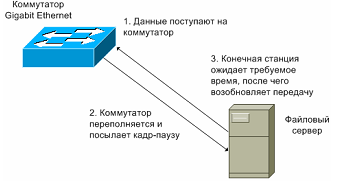

Рисунок 1.2 - Последовательность управления потоком IEEE 802.3

Коммутаторы второго уровня выполняют анализ входящих кадров, и после этого решают их последующую передачу на основе МАС – адресов канального уровня модели OSI. Важным преимуществом для коммутаторов второго уровня является прозрачность протоколов верхнего уровня.

Помимо достоинств коммутаторов второго уровня, у них есть и некоторые недостатки. Наличие коммутаторов в сети не блокирует распространение широковещательных кадров (broadcast) по всем сегментам сети. Становится ясным, что для повышения производительности сети нужна функциональность 3-го уровня OSI модели.

Коммутатор третьего уровня в состоянии принимать решения о коммутации при наличии наибольшего количества информации, нежели только МАС-адрес. Коммутаторы третьего уровня выполняют фильтрацию и коммутацию на основе адресов канального (уровень 2) и сетевого (уровень 3) уровней OSI модели [19]. Эти коммутаторы способны определить, коммутировать (второй уровень) или маршрутизировать (третий уровень) поступающий через него трафик.

1.2 Обзор и основы построения волоконно-оптических линий связи

1.2.1 Общие принципы построения волоконно-оптических линий связи

Основным направлением развития телекоммуникационных систем является широкое применение волоконно-оптических систем передачи. Волоконно-оптические системы передачи (ВОСП)  это совокупность оптических устройств и оптических линий передачи, обеспечивающая формирование, обработку и передачу оптических сигналов. Физической средой распространения оптических сигналов являются волоконно-оптические или, просто, оптические кабели и создаваемые на их основе волоконно-оптические линии связи (ВОЛС). Совокупность ВОСП и ВОЛС образует волоконно-оптическую линию передачи (ВОЛП).

В ВОСП передача сообщений осуществляется посредством световых волн от 0,1 мкм до 1 мм. Диапазоны длин волн (или частот), в пределах которых обеспечиваются наилучшие условия распространения световых волн по оптическому волокну, называются его окнами прозрачности.

В настоящее время для построения ВОСП используются длины волн
от 0,8 мкм до 1,65 мкм (в дальнейшем предполагается освоение и более длинных волн  2,4 и 2,6 мкм), называемые инфракрасным излучением (просто светом) или оптическим излучением (ОМ).

Нижеперечисленные достоинства ВОЛС обеспечили их быстрое и широкое применение:

1. Возможность получения ОВ с параметрами, обеспечивающими расстояние между ретрансляторами не менее 100… 150 км.

2. Производство оптических кабелей (ОК) с малыми габаритными размерами и массой при высокой информационной пропускной способности.

3. Постоянное и непрерывное снижение стоимости производства оптических кабелей и совершенствование технологии их производства.

4. Высокая защищенность от внешних электромагнитных воздействий и переходных помех.

5. Высокая скрытность связи (утечка информации): ответвление сигнала возможно только при непосредственном подсоединении к отдельному волокну.

6. Гибкость в реализации требуемой полосы пропускания: ОВ различных типов позволяют заменить электрические кабели в цифровых системах передачи всех уровней иерархии.

7. Возможность постоянного совершенствования ВОСП по мере появления новых источников оптического излучения, оптических волокон, фотоприемников и усилителей оптического излучения с улучшенными характеристиками или при повышении требований к их характеристикам при полном сохранении совместимости с другими системами передачи.

8. Соответствующим образом спроектированные ВОЛС относительно невосприимчивы к неблагоприятным температурным условиям и влажности и могут быть использованы для подводных кабелей.

9. Надежная техника безопасности (безвредность во взрывоопасных средах, отсутствие искрения и короткого замыкания), возможность обеспечения полной электрической изоляции.

В настоящее время на многих ВОЛС общего пользования используются скорости передачи до 1000 Мбит/с, но все большее применение получают ВОСП на скорости передачи 2,5 Гбит/с и выше. По таким ВОЛС можно организовать от 7680 до 100 000 каналов тональной частоты (КТЧ) или основных цифровых каналов (ОЦК) с пропускной способностью 64 кбит/с. В настоящее время разработаны ВОСП на скорости до 40 Гбит/с.

Эти возможности не являются предельными: спектральное уплотнение (СУ) и когерентный прием позволят на несколько порядков увеличить суммарную скорость передачи информации по ВОЛС. Если обратиться к третьему окну прозрачности ОВ шириной 140 мкм на длине волны 1,55 мкм, то в нем можно разместить до 630 спектральных каналов (СК) при разносе частот между ними 24 ГГц и скорости передачи 2,4 Гбит/с в каждом. Это соответствует примерно суммарной скорости 1,5 Тбит/с или 23 млн КТЧ или ОЦК.

1.2.2 Структурная схема волоконно-оптической линии связи

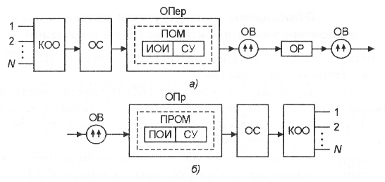

Обобщенная структурная схема ВОСП приведена на рис. 1.3.
