ВВЕДЕНИЕ

В дипломном проекте разработан технологический процесс капитального ремонта пути на участке ПЧ-32 ДВОСТ ЖД.

Проведен анализ характеристики дистанции пути, а именно: основные показатели дистанции, техническое состояние пути и грузонапряженность. На основании утвержденной классификации определены класс пути и специализация линии. В соответствии с принятой структурой произведен выбор нормативно-технических требований к конструкции пути и определена ремонтная схема.

Выполнен расчет верхнего строения пути на прочность. Согласно оценочным критериям прочности пути определены допустимые значения напряжений.

Запроектирован утрированный продольный профиль пути и план линии в программе «CORREX». Изложены требования к продольному профилю и к плану линии. Выполнен расчет и переустройство кривых с помощью программы «AQUILA».

Проведен анализ нормативной документации. Составлены расчетные схемы для определения продолжительности «окна» в двух вариантах: на укладку ассиметричной рельсошпальной решетки на увеличенном фронте работ и с применением машины ДСП с уменьшенным временем технологического окна. В результате разработан график производства работ в «окно» и произведен расчет ведомости затрат труда.

В разделе по безопасности жизнедеятельности рассмотрены вопросы охраны труда при производстве капитального ремонта пути, правила пожарной безопасности при производстве ремонтных работ, а также выполнен расчет средств индивидуальной защиты для монтеров пути.

1 Характеристика Южно-Сахалинской дистанции пути

1.1 Характеристика пути

Южно-Сахалинская дистанция пути является структурным подразделением Дальневосточной дирекции инфраструктуры.

Основная часть дистанции расположена на направлении Корсаков - Ноглики с 1 км по 163 км (включительно):

- с 1 км пк 7 по 42 км пк 2 – 3 класс пути, группа - Е, категория – 3.

- с 42 км пк 2 по 163 км пк 10 – 3 класс пути, группа - Е, категория – 3.

К станции Арсентьевка примыкает линия Арсентьевка – Ильинск с 27 км по 29 км, класс пути – 4, группа – Е, категория –5.

К станции Южно-Сахалинск примыкает подъездной путь с организованным движением Южно- Сахалинск – 17 км, класс пути 5, группа – Е, категория – 5.

К станции Сокол примыкает подъездной путь с организованным движением Сокол – Быков с 1 км по 24 км, класс пути – 5, группа – Е, категория – 5.

Железнодорожный путь, обслуживаемый дистанцией пути однопутный, проходит по территории Корсаковского, Анивского и Долинского районов Сахалинской области.

Эксплуатационная длина дистанции составляет 163,3 км. Развернутая длина главного пути – 165,891 км.

Развернутая длина станционных путей составляет 76,464 км (в 2015 году – 78,908 км). Протяженность станционных путей осталась на прежнем уровне.

Развернутая длина подъездных путей составляет 62,932 км пути (в 2015 году – 63,085 км), в том числе с организованным движением 60,472 км. Протяженность подъездных путей осталась на прежнем уровне.

В дистанции эксплуатируется 294 стрелочных переводов стрелочных переводов) в том числе:

• на главном пути -58 шт.;

• на приемо - отправочных путях- -64 шт.;

• на прочих станционных путях -160 шт.;

• на подъездных путях -12 шт.

В пределах дистанции пути имеется 17 станций и раздельных пунктов, в том числе:

• II класса – станции: Южно-Сахалинск, Южно-Сахалинск грузовой;

• IV класса – станции: Корсаков, Христофоровка, Взморье;

• V класса – станции: Новоалександровка, Сокол, Долинск, Советское-Сахалинское, Арсентьевка.

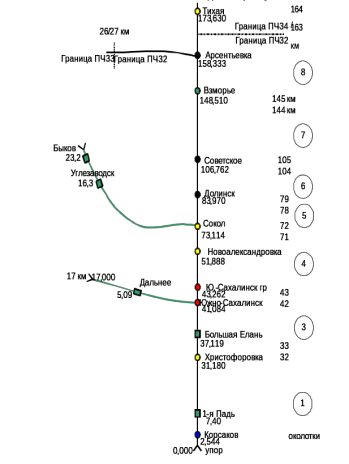

Рис.1.1.Схема Южно-Сахалинской дистанции пути

Табдица 1.1

Профиль главного пути.

Таблица 1.2

План главного пути

Из таблиц 1.1 и 1.2 видно, что план и профиль главного пути за последние два года не изменился.

В дистанции пути эксплуатируется 163 кривых по данным КВЛП-079, кривых не соответствующих установленным скоростям движения поездов нет.

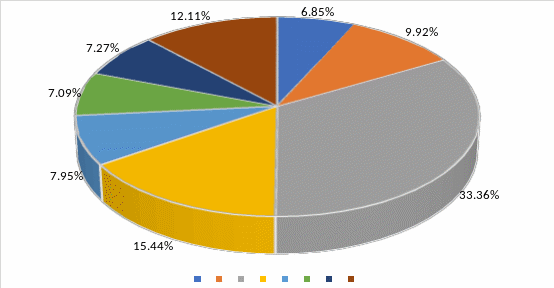

Рис.1.2. Кривые участки ПЧ-32 по радиусам

По данным таблицы 1.2 и рисунка 1.2 в дистанции пути преобладают кривые радиусами 351-500 м (33%) и кривые радиусами 501-650 м (16%)
