ПРИЛОЖЕНИЕ В
Результаты расчета отверстия моста приведены в таблице В.1.
Таблица В.1 – Расчёт отверстия моста через Трёхвёрстную Падь
Часть живого сечения под мостом | Коэф- фициент шерохо-ватости nj | Ширина разлива воды, bj, м | Площадь живого сечения Wi, м2 | Средняя глубина воды hi, м | Коэф-фициент y | Уклон водной поверх-ности | Средняя скорость течения, Vм/с | Расход воды Qi, м3/с |
Левая пойма | 0,045 | 40,2 | 39,21 | 1,1 | 0,355 | 0,00032 | 0,33 | 13,62 |
Русло | 0,067 | 30,93 | 62,17 | 2,0 | 0,352 | 0,00032 | 0,22 | 13,57 |
Правая пойма | 0,045 | 27,25 | 31,96 | 1,21 | 0,355 | 0,00032 | 0,33 | 11,14 |
Σ38,33 |
1) Расход воды водотока определяется [2]:
, (В.1)
где m – числохарактерных участков, выделенных на морфоствоер; – площадь живого сечения, м2,j - го участка морфоствора при уровне Hi;
- средняя скорость течения воды, м/с, на j - ом участке при уровне Hi.
2) Средняя скорость течения воды [2] :
, (В.2)
где – коэффициент шероховатости j – го участка морфоствора, устанавливааемый на основе морфометрических обследованийводотока в районе расположения створа водомерного поста;
– параметр (коэффициент), зависящий от
и
;
– уклонводной поверхности реки (в долях единицы) при рассматриваемом урвоне Hi;
- угол, в градусах, между направлением течения на данном участке и нормалью к морфоствору ( поправку на косину потока учитывают при
);
3) Средняя глубина воды [2]:
, (В.3)
где - ширина разлива воды,м. в пределах j–го участка при уровне Hi;
4) Уклон водной поверхности:
Уклон поверхности обычно принимаем раввный i= 0,00032 полученный при инженерно-гидрологических изысканиях, проведённых АО «Дальгипротранс»
С учётом вероятности превышения расчётного расхода P=1% (0,01) и max расхода P=0,33 % (0,0033) определяются требуемые расходы.
У читывая, что модульный коэффициент принимается по [2],
K1% = 2,987
Для железных дорог I, II и III категорий.
K0,33% = 3,894
Расход водотока:
Определение отверстия моста по Копыленко [1]:
Определение отверстия моста по формуле Богданова [2]:
Принимаем максимальное значение .
Приложение Г
Характеристика крана ЕДК 300-К:
-Общий вес крана при передвижении в составе поезда - 103 т.
-Грузоподъемность - 60 т.
-Высота подъема - 13 м.
-Вылет стрелы - 5,5 м.
-Наибольшая допустимая скорость - 60 м/мин.
-Скорость подъема груза - 3 м/мин.
-Скорость поворота крана - 1 м/мин
-Длина крана по буферам – 10850
-Количество осей – 6
-Количество затормаживаемых осей – 4
-Вид привода: дизель-электрический, дизельный мотор с воздушным охлаждением - 102 л.с.
-Чертёж общего вида крана и график показывающий зависимость высоты подъема груза от вылета стрелы показан на чертеже №12.
Приложение Д
Характеристика крана КС 45717 К-2:
Крановое оборудование этой модели смонтировано на шасси КАМАЗ 53228. Шасси автокрана КС 45717-К-2 имеет колесную формулу 6х6, что значительно повышает его проходимым.
Автомобильный кран КС-45717К-2, грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси КамАЗ 53228-1960-15.
Привод механизмов автомобильного крана Ивановец КС 45717К-2 - гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном автомобильным, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.
Стрела автокрана КС 45717К-2 - телескопическая трехсекционная. Выдвижение секций - гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропроцессорный ограничитель грузоподъемности (ОНК-140) с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях. Грузовысотная характеристика приведена на чертеже № 7-9.
Приложение Е

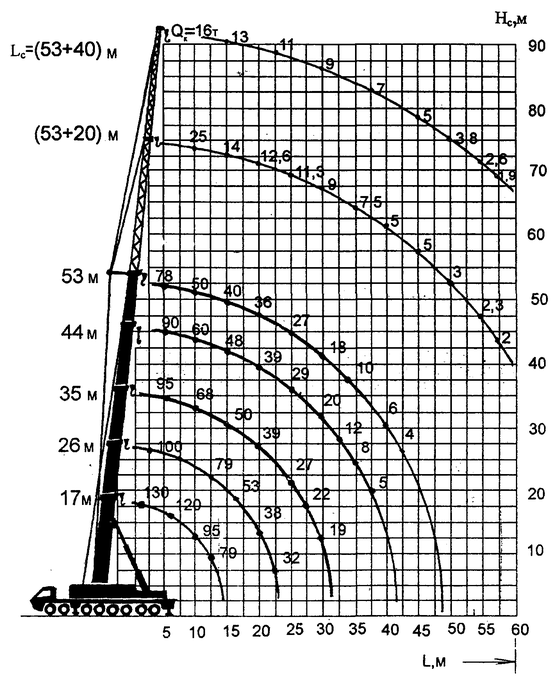

Грузовысотная характеристика крана LMT-1300/1 приведена на рисунке Е. Кран на автомобильном ходу. Максимальной грузоподъемностью 130 тонн. Максимальная скорость в транспортном состояние 55 км/час
Рисунок Е – Грузовысотная характеристики крана LMT-1300/1
Приложение Ж
Характеристика крана КАТО КА – 800:

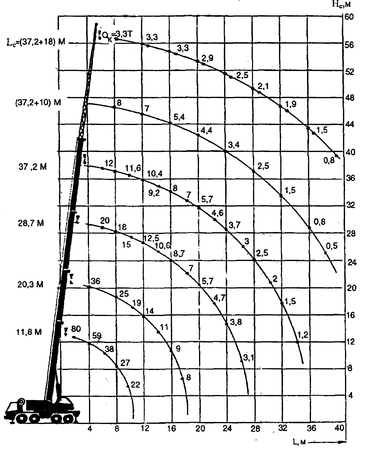

Самоходный автокран Kato КА 800 имеет максимальную грузоподъемность 80тонн в радиусе 3 метров от собственной оси. Телескопическая стрела крана состоит из пяти секций, и имеет длину от 12 до 44 метров. К основной стреле дополнительно может крепиться решетчатый удлинитель (гусек), состоящий из двух секций, длиной 9,5 - 15 метров. Максимальная высота подъема грузов на основной стреле составляет 44 метра, а на гуське – 59 метров. Гусек крепится под углами 5° и 30° к основной стреле. Транспортная масса крана составляет 60 тонн. Минимальный радиус поворота – 15,4 метра. Грузовысотная характеристика крана приведена на рисунке Ж.
Рисунок Ж – Грузовысотная характеристики крана КАТО КА – 800
Приложение З
Расчет временной опоры для поперечной передвижки старого железобетонного пролетного строения длиной 16,5 м. и весом 195 тонн.
В качестве временных опор для передвижки пролетных строений принимаются опоры из железобетонных блоков размерами 1,5х1,5х0,5 м. Поперечное сечение 3х3 м.
Расчетная схема временной опоры приведена на рисунке З
Рисунок З - Расчетная схема временной опоры
Определение нагрузок:
-
Собственный вес опоры из ж.б. блоков определяется по формуле:
(З.1)
Где, – вес одного железобетонного блока;
– количество блоков в опоре;
– коэффициент надежности по нагрузке, принимаемый равным 1,1.
-
Собственный вес пролетного строения определяется по формуле:
(З.2)
,
где – вес пролетного строения;
– вес мостового полотна с ездой на балласте;
- коэффициент надежности по нагрузке для собственного веса пролетного строения и мостового полотна соответственно.
-
Собственный вес накаточных путей определяется по формуле:
(З.3)
где ,
– вес двутавров накаточных путей;
– вес металлических листов накаточных путей.
-
Ветровая нагрузка на пролетное строение:
-
Ветровая нагрузка на временную опору:
-
Тяговые усилия при использовании катков для поперечной передвижки:
где – коэффициент условия работы равный 1,2;
– коэффициент, учитывающий неровность накаточных путей, принимаемый равным 2,0;
- коэффициент трения качения, равный 0,07;
– радиус катка, равный 100 мм;
– уклон поперечной передвижки.
Проверка условия прочности временной опоры определяется по формуле:
(З.4)
где - суммарное продольное усилие сжатия от постоянных и временных нагрузок с учетом эксцентриситета;
– прочность бетона на сжатие, для бетона В20 составляет 10,5 МПа;
– ширина опоры, м;
– сжатая зона бетона, м.
где – случайный эксцентриситет приложения нагрузок, равный:
– гибкость системы, равная:
Условие прочности временной опоры выполняется.
Приложение И
Расчет ветвей траверсы для демонтажа металлической фермы
Пролетное строение стропуется при помощи траверсы. Для вычисления количества ветвей в стропе производится их расчет:
Определяются расчетные усилия в каждой ветви по формуле:
, (И.1)
Где, Nc– расчетное усилие на 1 ветвь стропы;
– вес пролетного строения;
– угол между ветвью стропа и вертикалью;
n – число ветвей в стропа;
k – коэффициент запаса, k=6;
S – разрывное усилие.
