12. Строительство мостов и труб в наледеопасных районах ведется с сохранением установившегося на водотоке водно-теплового режима грунтов, торфо-мохового покрова и растительности.
13. В процессе строительства и на его конечной стадии обеспечивается контроль за выполнением следующих работ:
- удалением из русла реки песчаных островков, отсыпанных на время сооружения опор, с вывозом грунта на берег;
- очисткой русла реки и поймы от загромождающих их предметов (сваи подмостей и временные опоры, должны быть выдернуты и вывезены, разобраны и вывезены хворостяные выстилы или слани временных подъездных дорог);
- разборкой временных сооружений на стройплощадке; планировкой и рекультивацией земель, с посадкой кустарников и деревьев на всей территории строительства, включая подъездные дороги;
- планировка и рекультивация нарушенных земель с восстановлением кустарников и деревьев на территории строительства, в пределах водоохранной зоны и водоохранных лесных полос на берегах водотока; рыбохозяйственная рекультивация участков водоема при их повреждении.
Полнота и качество выполнения перечисленных работ фиксируется в акте сдачи объекта [25].
Заключение.
В данной выпускной квалификационной работе была произведена оценка технического состояния моста через р. Бурея нечетного пути Забайкальской железной дороги, произведена оценка грузоподъемности опор и принято решение о замене пролетных строений и усилении все опор мостового сооружения. Проект реконструкции моста предусматривает:
- устройство железобетонных рубашек опор всех опор, устройство железобетонного пояса фундамента для русловых опор, и усиление кладки методам инъецирования;
- замену металлических пролетных строений с ездой поверху L=124,7м на новые металлические с ездой L=127,4 м и замену фермы с ездой поверху L=34, 00 м на металлическую балку L=33,60 м.
В ходе разработки выпускной квалификационной работы был составлен проект производства работ по устройству ж.б. рубашек опор моста и замене пролетных строений методом поперечной передвижки в “окно”. Все работы представлены в линейном графике производства работ, разработка плана строительной площадки предусмотрена в работе.
Список литературы:
1. СП 131.13330.2012 «Строительная климатология»
2. СНиП 2.01.14-83 «Определение расчетных гидрологических характеристик»
3. СП 35.13330.2010 «Мосты и трубы »
4. Положение по оценке состояния и содержания искусственных сооружений на железных дорогах Союза ССР / Главное управление пути МПС СССР.- М.: Транспорт, 1991-28с.
5. Руководство по определению грузоподъемности опор железнодорожных мостов" Утверждено распоряжением ОАО «РЖД» от 30 декабря 2015 г. № 3165р.
6. Технико-экономическое сравнение и оценка проектных вариантов мостовых сооружений: Методические указания к курсовому и дипломному проектированию для студентов специальности 1212 «Мосты и тоннели» / Сост. Дмитриев Ю. В., Авакимова Л.В. – Хабаровск: ХабИИЖТ, 1982. – 62 с.
7. Искусственные сооружения на железных дорогах : сб. лекций . В 2 ч. Ч.2. Содержание, ремонт и реконструкция мостов и труб/ Г.М. Боровик. .- Хабаровск; Изд-во ДВГУПС, 2013.-160 с.
8 Строительство мостов. Временные вспомогательные сооружения и устройства. Учебное пособие. / Ю.С. Рязанов. - Хабаровск: Изд-во ДВГУПС, 2004.- 186 с.
9. Содержание, реконструкция, усиление и ремонт мостов и труб. /В. О, Осипов, Ю. Г. Козьмин, А. А. Кирста, Э. С. Карапетов, Ю. Г. Рузин; Под ред. В. О. Ocnnoiа и Ю. Г. Козьмина. - М.: Транспорт, 1996. - 471 с.
10.Строительство мостов. Учебник./ Н.М. Колоколов, Б.М. Вейнблат.-М: Изд-во Транспорт,1981.-504с.
11. Мосты и тоннели на железных дрогах. Учебник для вузов/В.О. Осипов, В.Г. Храпов, Б.В. Бобриков и др. ; под ред. В.О. Осипова.- М.: Изд-во Транспорт, 1988.-367с.
12. Чудновский Ю.А. Методические указания к курсовому и дипломному проектированию по дисциплине «Организация, и управление строительством моста». - Часть 1. - Хабаровск: ХабИИЖТ, 1981.- 54с.
13. Методические указания к курсовому проекту по дисциплине «Организация, планирование и управление строительством мостов». Часть 1 / Сост. Чудновский Ю. А. – Хабаровск: ХабИИЖТ, 1981.–57 с.
14. Методические указания к курсовому проекту по дисциплине «Организация, планирование и управление строительством мостов. Часть 2» Сост. Юдаев В. И., Иншин А. А., Дороган А. С. - ХабИИЖТ, 1983. – 38 с.
15. Полевиченко А.Г. Правила оформления курсовых и дипломных
проектов: Методические указания. – Хабаровск: Издательство
ДВГУПС, 2000. – 26 с.
16. Инструкция по содержанию искусственных сооружений ЦП-628 / МПС России. Транспорт. 1999. 108с.
17 «Порядок обучения по охране труда и проверки знаний требований охраны труда работников организаций» (утв. постановлением Минтруда РФ и Минобразования РФ от 13.01.2003 №1/29
18.Охрана труда в строительстве. Учебник/ Под редакцией Вучетича, М.:Транспорт 1972 г. - 472с
-
СНиП 12-04-2002 БЕЗОПАСНОСТЬ ТРУДА В СТРОИТЕЛЬСТВЕ. Часть 2. Строительное производство.
-
Охрана труда на железнодорожном транспорте. Учебник для вузов/ Ю.Г. Сибаров, В.О. Дегтярев и др.; Под редакцией Ю.Г. Сибарова. – М.: Транспорт, 1981. – 287 с.
-
СТО 035 НОСТРОЙ 2.33.53-2012 Организация строительной площадки. Снос (демонтаж) зданий и сооружений.
-
СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования
-
СП 44.13330.2011 Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87 (с Поправкой, с Изменением N 1)
-
Федеральный закон от 10.01.2002 N 7-ФЗ (ред. от 03.07.2016) "Об охране окружающей среды" (с изменениями и дополнениями, вступ. в силу с 01.03.2017)
ОДМ 218.3.031-2013 Методические рекомендации по охране окружающей среды при строительстве, ремонте и содержании автомобильных дорог.
ПРИЛОЖЕНИЕ A
Расчет грузоподъемности промежуточных опор.
Исходные данные.
Однопутный шестипролетный мост построен по расчетной схеме:
34,00+4х127.4+34,00 м. Пролетных строения = 127,4 м ферма с ездой понизу,
= 34,00 м ферма с ездой поверху.
Русловое пролетное строение длиной 127,4 м из литого железа
весом 760 тс; береговые пролетные строения длиной по 34,00 м
так же из литого железа, весом по 70тс.
В проекте представлены 2 вида промежуточных опор:
-Русловые опоры №2,№3,№4 (с ледорезом и серьезными дефектами подводной части фундамента),
- Промежуточные №1,№5 ( без ледорезной части).
Классификация опор №1 и №5.
Устройство опор аналогичное, следовательно, расчет выполняем общий.
Вес классифицируемой промежуточной опоры (Рисунок П. 1) выше
подошвы фундамента Qi = 2345,28 тс; вес опоры выше обреза фундамента Qi =1203,34 тс.
Распределенная нагрузка от веса руслового пролетного строения -
90,96 тс/м; от веса берегового пролетного строения – 9,34 тс/м; от веса верхнего строения пути – 6,87 тс/м.
Расчетное сопротивление скального грунта в основании опоры
R = 200 тс/м3 . Высота руслового металлического пролетного строения – 21,00 м.
Расчетное сопротивление бутовой кладки опоры, марки 400
Rб=1300 тс/м2; с учетом климатического коэффициента k= 0,8 расчетное сопротивление R = 11203,34тс/м.
Геометрические характеристики расчетных сечений промежуточной опоры:
- по подошве фундамента - А = 93,125 м2 у = 2,6 м; х = 5,7 м; pу =0,45м, pх = 1,039 м; Wх= 42,24 м3,Wy = 96,8 м3 .
- по обрезу фундамента - А = 51,87м ; у = 2,1 м; х = 5,2 м; Ру = 1,06 м; Wy. = 55,4 м3 ,Wy = 62,14 м3 .
-
Расчет по среднему давлению.
Расчетная схема загружения промежуточной опоры для расчета по среднему давлению приведена на рисунке П.1.

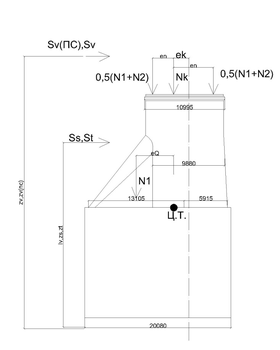

Рисунок П.1. - Расчетная схема загружения промежуточной опоры для расчета по среднему давлению.
- По обрезу фундамента.
- По подошве фундамента.
-
Расчет по максимальному давлению.
- Сечение обреза фундамента в продольном направлении.
Расчетная схема загружения промежуточной опоры на максимальную нагрузку в продольном направлении приведена на рисунке П. 2.

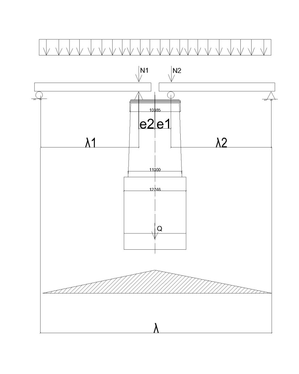

Рисунок П. 2. - Расчетная схема загружения промежуточной опоры на максимальную нагрузку в поперечном направлении.
, (10.1)
где ветровая нагрузка
вычисляется по формуле
, (10.2 )
Где - ориентировочная нормативная интенсивность равная 0,06 тс/м3.
Ветровая нагрузка составляет:
На опору - тс;
На пролет тс.
При определении принято
.
- Сечение по обрезу фундамента в поперечном направлении.
Расчетная схема загружения промежуточной опоры на максимальную нагрузку в поперечном направлении приведена на рисунке П.2.
Ветровая нагрузка составляет:
На опору - тс;
На пролет тс,
На подвижной состав - тс.
,
.
- Сечение по обрезу фундамента в продольном направлении.
,
- Сечение по обрезу фундамента в поперечном направлении.
,
