Экскаватор гусеничный LIEBHERR R 313
Эксплуатационный вес 11,3 т.
Мощность двигателя 74,9 кВт/102 л.с.
Отвал-стабилизатор 2250 мм.
Ширина гусениц 500 мм.
Ковш шириной 800 мм. с зубьями и защитой лезвия.
Сигнал предупреждения при опасности опрокидывания.
ПРИЛОЖЕНИЕ Е.
Технические характеристики бетононасоса CIFA модель PC 506 / 309.
Стационарный бетононасос CIFA модель PC 506 / 309 (Италия):
Объем подачи бетона, макс. 52 / 34 м3 / час.
Давление подачи бетона, макс. 57 / 91 бар.
Ход поршня 1000 мм.
Диаметр цилиндра 176 мм.
Частота хода поршня в минуту 36 / 24
Электромотор 55 кВт.
Объем загрузочного бункера 350 л.
Подача по горизонтали 400 / 650 м.
Подача по вертикали 100 / 160 м.
Размеры мм. 3650х1220х1800
Вес кг. 3500
ПРИЛОЖЕНИЕ Ж.

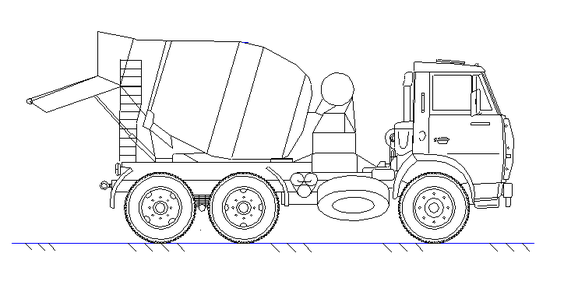

Технические характеристики автобетоносмесителя 58149W
Автобетоносмеситель 5849W
| Высота загрузки смесительного барабана, мм | 3800 |
| Высота выгрузки, мм | 400...2350 |
| Частота вращения смесительного барабана, об./мин | |
| - технологического оборудования, кг | 4200 |
| - полная/снаряженная, кг | 33100/13750 |
| Распределение нагрузок от полной массы автобетоносмесителя, кг: | 7400 |
| Базовое шасси | КамАЗ-6520-000-3910-75 |
| Максимальная скорость движения при полной нагрузке на прямом горизонтальном участке дороги, км/ч | |
| Габаритные размеры (длина x ширина x высота), мм | 8800 х 2500 х 3800 |
ПРИЛОЖЕНИЕ З.
Характеристика крана ДЭК-65.
| Грузоподъемность с обычными (опасными) грузами, т | 63 |
| Грузовой момент, тм | 321,3 |
| Длина стрелы, м | 42 |
| основная | 18 |
| максимальная | 42 |
| Мах. высота подъема крюка, м | 40 |
| Габаритные размеры крана (ДхШхВ), м | 8,315 x 3,15 x 3 |

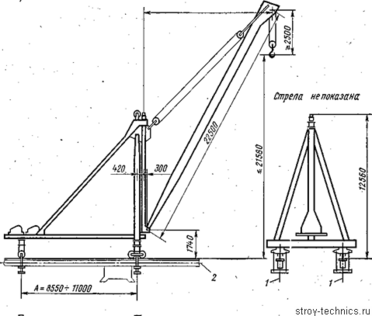

ПРИЛОЖЕНИЕ И
Краны для навесной сборки стальных
пролетных строений УМК-1 и УМК-2
| Характеристика | Показатель | |
| УМК-1 | УМК-2 | |
| Грузоподъемность наибольшая, т Длина стрелы, м Угол поворота мачты наибольший, град Ширина колеи, м Вылет стрелы, м: наименьший наибольший Высота подъема крюка над головкой рельса Масса крана, т: полная в том числе металлоконструкций Наибольшая масса монтажного элемента крана, т | 10 16,15 160 5,5–5,8
4 16,75
17,3
23,9 17,5 2 | 20 22,5 160 5,8–8,0
5,5 22,8
24,0
34,2 2,6 3 |
Перечень чертежей:
1 лист - Характеристика существующего моста.
2 лист - Оценка грузоподъемности опор.
3 лист - Варианты реконструкции ремонта моста.
4 лист – Усиление промежуточных опор.
5 лист – Усиление береговых опор.
6 лист - Проект производства работ по устройству ж.б. рубашки.
7 лист - Проект производства работ по монтажу пролетного строения.
8 лист - Проект производства работ по замене пролетного строения.
9 лист - Линейный график производства работ реконструкции моста.
10 лист - План строительной площадки.
