Пример 1

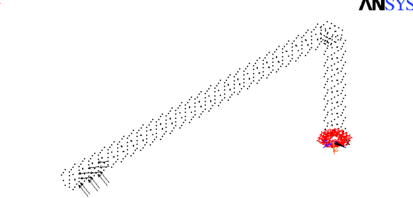

Рис.1.2. Нагрузки, приложенные к конструкции: торец закреплен, к противоположному концу приложено давление

lswrite

Записать нагрузки и шаги нагружения в файл

Main Menu> Solution> Write LS File [Load step file number> 1> OK]

*SET,pdown,20/(w_flat*(maxyval-minyval))

Ввести параметр и его значение;

 pdown - название параметра;

 20/(w_flat*(maxyval-minyval)) - величина параметра

Utility Menu> Parameters> Scalar Parameters [Selection> pdown =20/(w_flat*(maxyval-minyval)) > Accept> Close]

asel,,loc,z,-(l_shank+(w_hex/2))

Выбрать поверхности;

,, - новый выбор;

loc - по положению в активной системе координат;

z - по координате z;

-(l_shank+(w_hex/2)) - минимальная координата, параметр вычисляется по определенным ранее

Utility Menu> Select> Entities
[Areas> By location> Z coordinates> Min,Max> -(l_shank+(w_hex/2))> OK]

nsla,,1

Выбрать узлы, связанные с выбранными поверхностями;

,, - новый выбор;

1 - выбрать все узлы

Nodes> Attached to> Areas,all>
From full> Apply>

nsel,r,loc,y,l_handle+tol,l_handle-(3.0*l_elem)-tol

Выбрать узлы, связанные с выбранными поверхностями;

r - повторный выбор;

loc - по положению в активной системе координат;

 y - по координате y;

l_handle+tol - минимальная координата, параметры определены ранее;

l_handle-(3.0*l_elem)-tol - максимальная координата, параметры определены ранее

Nodes> By Location> Y coordinates> Reselect> Min,Max> l_handle+tol,l_handle-(3.0*l_elem)-tol> OK]

sf,all,pres,pdown

 Задать нагрузки в узлах;

 all - во всех выбранных узлах;

 pres - давление;

 pdown - величина давления

Main Menu> Solution> Loads>
Apply> Structural> Pressure> On nodes [Pick all> Load pres valu> pdown > OK]

allsel

Выбрать все

Utility Menu> Select> Everything

nplot

Показать на экране узлы

Utility Menu> Plot> Nodes

lswrite

Записать нагрузки и шаги нагружения в файл

Main Menu> Solution> Write LS File [Load step file number> 2> OK]

save

Сохранить информацию

Ansys Toolbar> Save_db

lssolve,1,2

Прочитать шаги нагружения, приложить нагрузки и провести решение;

1 - первый шаг нагружения;

2 - последний шаг нагружения

Main Menu> Solution> Solve> From LS Files [Starting LS file number> 1> Ending LS file number> 2> File number increment> 1> OK]

finish

Закончить работу в процессоре

/post1

Начать работу в постпроцессоре

set,1

Определить, какие данные следует прочитать из файла результатов;

1 - первый шаг нагружения

Main Menu> General Postproc>
Read Results> First Set

prrsol

Распечатать на экране результаты расчетов по узлам

Main Menu> General Postproc>

List Results> Reaction Solu> All items> OK> Close]

Пример 1

/pbc,defa

Показать граничные значения на экране;

 defa - деформация поверхностей

Utility Menu> PlotCtrls> Symbols [Boundary conditions simbols> None> OK]

/psf,defa

 Показать поверхностные нагрузки символами;

 defa - деформация поверхностей

Utility Menu> PlotCtrls> Symbols [Surface load symbols> None> OK]

/edge,,1

Показать конструкцию на экране в виде каркаса;

,, - по умолчанию в окне 1;

1 - показать общие линии граней элементов

Utility Menu> PlotCtrls> Style>
Edge Options

[Element outlines for non-contour/contour plots> Edge Only/ All> OK]

pldisp,2

Показать на экране деформированную конструкцию;

2 - одновременно с недеформированной

Main Menu> General Postproc>
Plot Results> Deformed Shape

[Items to be plotted> Def + undef edge> OK]

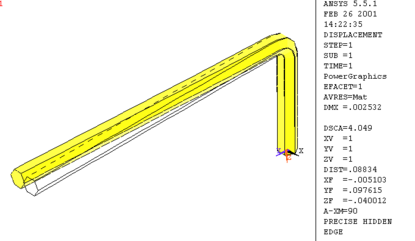

Рис.1.3. Результат деформации конструкции под действием приложенных сил

/gsave,pldisp,gsav

Сохранить установки графического изображения в файл;

 pldisp - название файла;

 gsav - расширение файла

Utility Menu> PlotCtrls> Save Plot Ctrls [File name> pldisp.gsa> OK]

/plopts,info,on

Контролировать графические опции изображения;

 info - всю колонку легенды;

 on - вывести на экран

Utility Menu> PlotCtrls> Window Controls> Reset Window Options
[Display of legend> Auto legend>

/plopts,leg1,off

Контролировать графические опции изображения;

 leg1 - шапку колонки легенды;

 off - отключить

Legend header> Off> OK]

/angle,,120,ym,1

Задать поворот изображения;

,, - по умолчанию команда применяется к окну с номером 1;

120 – угол поворота;

ym - ось поворота y в глобальной системе координат;

1 - поворот относительно предыдущего положения конструкции

Utility Menu> PlotCtrls>
View Settings> Angle of Rotation
[Angle of degrees> 120> Relative/ absolute> Relative angle>
Axis of rotation> Global Cartes Y> OK]

plnsol,s,int

Представить результаты в виде непрерывных контуров;

 s - компоненты напряжений;

 int - интенсивность напряжений (данный параметр характеризует максимальные касательные напряжения, которые обусловливают сдвиговую деформацию пластичных материалов)

Main Menu> General Postproc>
Plot Results> Contour Plot> Nodal Solu [Stress> Intensity SINT> OK]

Пример 1

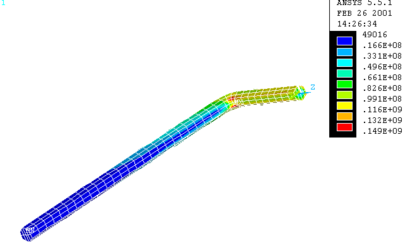

Рис.1.4. Распределение напряжений, возникающих в конструкции под действием приложенных сил

/gsave,plnsol,gsav

Сохранить установки графического изображения в файл;

 pldisp - название файла;

 gsav - расширение файла

Utility Menu> PlotCtrls>
Save Plot Ctrls [File name> pldisp.gsa> OK]

set,2

Определить, какие данные следует прочитать из файла результатов;

2 - второй шаг нагружения

Main Menu> General Postproc>
Read Results> Next Set

prrsol

Распечатать на экране результаты расчетов по узлам

Main Menu> General Postproc>
List Results> Reaction Solu> All items> OK> Close]

/gresume,pldisp,gsav

Восстановить установки графического изображения из файла;

 pldisp - название файла;

 gsav - расширение файла

Utility Menu> PlotCtrls>

Restore Plot Ctrls [File name> pldisp.gsa> OK]

pldisp,2

Показать на экране деформированную конструкцию;

2 - одновременно с недеформированной

Main Menu> General Postproc>
Plot Results> Deformed Shape [Items to be plotted> Def + undef edge> OK]

/gresume,plnsol,gsav

Восстановить установки графического изображения из файла;

 plnsol - название файла;

 gsav - расширение файла

Utility Menu> PlotCtrls>
Restore Plot Ctrls [File name> plnsol.gsa> OK]

plnsol,s,int

Представить результаты в виде непрерывных контуров;

 s - компоненты напряжений;

 int - интенсивность эквивалентного напряжения

Main Menu> General Postproc>
Plot Results> Contour Plot> Nodal Solu [Stress> Intensity SINT> OK]

wpof,,,-0.067

Переместить центр координат рабочей плоскости;

-0.067 – величина смещения центра координат вдоль оси z

Utility Menu> Work plane> Offset WP by Increments

[-x,y,z Offsets> 0,0,-0.067> OK]

/type,1,5

Задать тип изображения;

1 - в окне 1;

5 - в сечении

Utility Menu> PlotCtrls> Style>
Hidden- Line Options> Type of Plot> Capped hidden> Cutting plane> Working plane> OK]

/cplane,1,wp

Задать плоскость сечения;

1,wp - рабочая плоскость

/view,1,wp

Задать направление просмотра;

1 - в окне 1;

 wp - рабочая плоскость

Utility Menu> PlotCtrls>
Pan-Zoom-Rotate [WP>

/dist,1,.01

Задать увеличение при просмотре изображения в окне;

1 - в окне 1;

.01 – масштаб изображения

Нажимать кнопку с большим овальным пятном до приемлемого увеличения изображения
