Пример 2

monitor,1,ntop,uy

Записать в контрольный файл file.mntr значения переменных при решении нелинейной задачи;

1 - номер переменной;

 ntop - узел;

 uy - записать значения переменной смещения по оси y

Main Menu> Solution> Nonlinear> Monitor [Ввести в командной строке> ntop> Enter> Monitor> OK>
Quantity to be monitored> UY> OK]

monitor,2,nright,fy

Записать в контрольный файл file.mntr значения переменных при решении нелинейной задачи;

2 - номер переменной;

 nright - узел;

 fy - записать значения переменной составляющей напряжения вдоль оси y

Main Menu> Solution> Nonlinear> Monitor [Ввести в командной строке> nright > Enter> Monitor> OK>

Variable to redefine> Variable 2>
Quantity to be monitored> FY> OK]

outres,all,all

Контролировать расчетные результаты, записываемые в базу данных;

 all - значения всех расчетных параметров;

 all - для всех шагов решения

Main Menu> Solution> Load Step Opts> Output Ctrls> DB/Results File [Item to be controlled> All items> File write frequency> Every substep> OK]

nsel,s,loc,x,radius

Выбрать узлы;

 s - новый выбор;

 loc - координата в активной системе координат;

 x - координата x;

 radius - значение координаты x выбираемых узлов

Utility Menu> Select> Entities [Nodes> By Location> X coordinates> Min,Max> radius> OK]

d,all,all

 Задать ограничения свободы в узлах;

 all - во всех выбранных узлах;

 all - присвоить нулевые значения всем возможным смещениям

Main Menu> Solution> Loads>
Apply> Structural> Displacement>
On Nodes [Pick all>
DOFs to be constrained> All DOF> OK]

nsel,s,loc,x,0.0

Выбрать узлы;

 s - новый выбор;

 loc - координата в активной системе координат;

 x - координата x;

 0.0 - значение координаты

Utility Menu> Select> Entities [Nodes> By Location> X coordinates> Min,Max> 0> OK]

d,all,ux,0.0

 Задать ограничения свободы в узлах;

 all - во всех выбранных узлах;

 ux - ограничить смещение по оси x;

0.0 - нулевое смещение по оси x

Main Menu> Solution> Loads>
Apply> Structural> Displacement>
On Nodes [Pick all>
DOFs to be constrained> UX> 0> OK]

Рис.2.8. Ограничение степеней свободы (запрещены смещения узлов левого края вдоль оси x и все смещения узлов правого края)

nsel,s,loc,y,thick

Выбрать узлы;

 s - новый выбор;

 loc - координата в активной системе координат;

 y - координата y;

 thick - значение координаты

Utility Menu> Select> Entities [Nodes> By Location> Y coordinates> Min,Max> thick> OK]

sf,all,pres,1.25

Задать поверхностное нагружение в узлах;

 all - во всех выбранных узлах;

 pres - давление;

1.25 - величина давления

Main Menu> Solution> Loads>

Apply> Structural> Pressure> On Nodes [Pick all> Load Pres value> 1.25> OK]

alls

Выбрать все геометрические объекты.

Utility Menu> Select> Everything

nsub,10,50,5

Задать число подшагов на первом шаге нагружения;

10 - число подшагов на данном шаге нагружения;

50 - максимальное число подшагов;

5 - минимальное число подшагов

Main Menu> Solution> Load Step Opts> Time/Frequenc> Time and Substeps [Number of substeps> 10>
Maximum No of substeps> 50>
Minimum No of substeps> 5> OK]

Пример 2

solve

Начать вычисления

Main Menu> Solution> Solve> Current LS> OK

*SET,f,0.0425

Присвоить значения параметру, введенному пользователем;

 f - название параметра;

 0.0425 - величина параметра

Utility Menu> Parameters>
Scalar Parameters [Selection> f = 0.0425 > Accept> Close]

nsel,s,node,,ntop

Выбрать узлы;

 s - новый выбор;

 node - узел;

 ,, - компонента здесь не требуется;

 ntop - координаты узла, заданы выше

Main Menu> Solution> Loads> Apply> Structural> Force/Moment> On Nodes [Ввести в командной строке: ntop>
Enter> OK

f,all,fy,-f

Задать силы, приложенные в узлах;

all – во всех выбранных узлах;

 fy – сила, направленная вдоль оси y;

-f – величина приложенной силы, задана выше

Direction of Force/mom> FY> Force/moment value> -f> OK]

nsel,all

Выбрать узлы;

 all - все узлы

Utility Menu> Select> Entities [Nodes> By Num/Pick> Reselect> OK> Pick all]

nsubst,4,25,2

Задать число подшагов на данном шаге нагружения;

4 - число подшагов на данном шаге нагружения;

25 - максимальное число подшагов;

2 - минимальное число подшагов

Main Menu> Solution> Load Step Opts> Time/Frequenc> Time and Substeps [Number of substeps> 4> Maximum No of substeps> 25> Minimum No of substeps> 2> OK]

solve

Начать вычисления

Main Menu> Solution> Solve>
Current LS> OK

nsel,s,node,,ntop

Выбрать узлы;

 s - новый выбор;

 node - узел;

 ,, - компонента здесь не требуется;

 ntop - координаты узла, заданы выше

Main Menu> Solution> Loads>
Apply> Structural> Force/Moment>
On Nodes [Ввести в командной строке: ntop> Enter> OK

f,all,fy,f

Задать силы, приложенные в узлах;

all – во всех выбранных узлах;

 fy – сила, направленная вдоль оси y;

f – величина приложенной силы, задана выше

Direction of Force/mom> FY> Force/moment value> f> OK]

nsel,all

Выбрать узлы;

 all - все узлы

Utility Menu> Select> Entities [Nodes> By Num/Pick> Reselect> OK> Pick all]

nsubst,4,25,2

Задать число подшагов на данном шаге нагружения;

4 - число подшагов на данном шаге нагружения;

25 - максимальное число подшагов;

2 - минимальное число подшагов

Main Menu> Solution> Load Step Opts> Time/Frequenc>
Time and Substeps [Number of substeps> 4> Maximum No of substeps> 25>
Minimum No of substeps> 2> OK]

solve

Начать вычисления

Main Menu> Solution> Solve>
Current LS> OK

nsel,s,node,,ntop

Еще два раза повторяем цикл нагружения, меняя направление приложенной силы на противоположное.

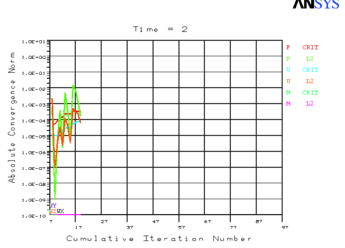

Рис.2.9. На каждом шаге по ходу решения идет контрольное построение параметров сходимости

f,all,fy,-f

nsel,all

nsubst,4,25,2

solve

nsel,s,node,,ntop

f,all,fy,f

nsel,all

nsubst,4,25,2

solve

nsel,s,node,,ntop

f,all,fy,-f

nsel,all

nsubst,4,25,2

solve

nsel,s,node,,ntop

f,all,fy,f

nsel,all

nsubst,4,25,2

Пример 2

solve

Начать вычисления

Main Menu> Solution> Solve>
Current LS> OK

save

Сохранить всю текущую информацию в базе данных

ANSYS Toolbar> Save_db

fini

Закончить работу в процессоре

/post1

Начать работу в основном постпроцессоре

set,last

Обозначить данные, которые нужно прочитать из файла результатов расчета;

 last - прочитать последние значения параметров

Main Menu> General Postproc>
Last Set

pldi,2

Показать на экране деформированную конструкцию;

2 - показать конструкцию одновременно в деформированном и недеформированном состоянии

Main Menu> General Postproc>
Plot Results> Deformed Shapes

[Items to be plotted> Def + undef edge> OK]

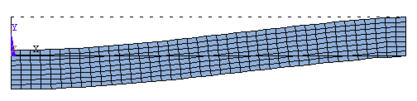

Рис.2.10. Деформированная конструкция прорисована элементами, контуром показана исходная недеформированная форма

ples,nl,epeq

Показать результаты расчетов по элементам в виде изолиний;

 nl - напряжение;

 epeq - накопленная эквивалентная деформация

Main Menu> General Postproc>
Plot Results> Contour Plot> Element Solu [Strain-plastic> Eqv plastic EPEQ> OK]

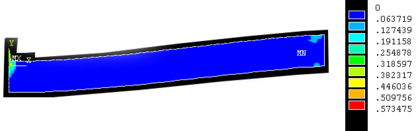

Рис.2.11. Зоны локализации остаточной пластической деформации

fini

Закончить работу в постпроцессоре

/post26

Начать работу в динамическом постпроцессоре

eplo

Показать на экране элементы

Utility Menu> Plot> Elements

nsel,s,node,,ntop

Выбрать узел;

 s - новый выбор;

 node - узел;

,, - компонента здесь не требуется;

ntop - координаты узла, заданы выше

Utility Menu> Select> Entities [Nodes> By Num/Pick> OK> Ввести в командной строке> ntop> Enter> OK]

esln

Выбрать элементы, связанные с выбранным узлом

Utility Menu> Select> Entities
[Elements> Attached to> Nodes> OK]

*SET,elem,elnext(0)

Присвоить значения параметру, введенному пользователем;

elem - название параметра;

elnext(0) - функция, определяющая номер элемента

Ввести в командной строке> elem=elnext(0)> Enter

alls

Выбрать все геометрические объекты

Utility Menu> Select> Everything

esol,2,elem,ntop,s,y

Обозначить данные по элементам, которые нужно прочитать из файла результатов расчета;

2 - номер параметра;

 elem - элемент;

 ntop - номер узла, в котором для элемента следует восстановить данные;

 s - прочитать напряжения;

 y - прочитать составляющие напряжения по оси y

Main Menu> TimeHist Pro> Define Variable [Add> Element results> OK> Выбрать мышью верхний левый элемент> Define Element Data> OK> Выбрать мышью верхний левый узел> Define Nodal Data> OK>
Ref number of Variable> 2> Data item> Stress> Y-direction SY> OK>

Пример 2

esol,3,elem,ntop,epel,y

Обозначить данные по элементам, которые нужно прочитать из файла результатов расчета;

3 - номер параметра;

 elem - элемент;

 ntop - номер узла, в котором для данного элемента следует восстановить данные;

 epel - тип данных - упругая деформация;

 y - прочитать составляющие упругой деформации по оси y

Add> Element results> OK> Выбрать мышью верхний левый элемент>
Define Element Data> OK> Выбрать мышью верхний левый узел> Define Nodal Data> OK> Ref number of Variable> 3> Data item> Strain-elastic>
Y-dir'n EPEL Y> OK>

esol,4,elem,ntop,eppl,y

Обозначить данные по элементам, которые нужно прочитать из файла результатов расчета;

4 - номер параметра;

 elem - элемент;

 ntop - номер узла, в котором для данного элемента следует восстановить данные;

 eppl - тип данных - пластическая деформация;

 y - прочитать составляющие пластической деформации по оси y

Add> Element results> OK> Выбрать мышью верхний левый элемент>
Define Element Data> OK> Выбрать мышью верхний левый узел> Define Nodal Data> OK> Ref number of Variable> 4> Data item> Strain-plastic>

Y-dir'n EPPL Y> OK> Close]

add,5,3,4,,,,,1,1,0

Добавить параметры;

5 - номер параметра;

3,4,, - номера параметров, которые нужно использовать для определения данного параметра;

,,,, - неиспользуемые поля;

1,1,0 - масштабные факторы для указанных выше параметров

Main Menu> TimeHist Pro> Math Operations> Add
[Reference number for results> 5>

1^st Variable> 3> 2^nd Variable> 4]

xvar,5

Задать переменную вдоль оси X для представления в графике;

5 - номер параметра, соответствующего абсциссе

Main Menu> TimeHist Pro> Settings> Graph [Single variable> 5> OK]

/axlab,x,Total y-strain

Дать название оси на графике;

 x - оси x;

 Total y-strain - название

Utility Menu> PlotCtrls> Style> Graphs> Modify Axes [X-axis label>

/axlab,y,y-stress

Дать название оси на графике;

 y - оси y;

 y-stress - название

Total Y-strain> Y-axis label> Y-stress> OK]

plvar,2

Построить параметры на графике;

2 - номер параметра

Main Menu> TimeHist Pro> Graph Variables> 1^st variable to graph> 2> OK]

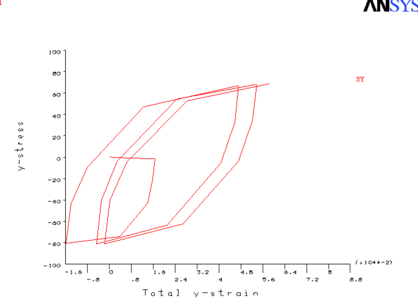

Рис.2.12. Накопление остаточной пластической деформации в трех циклах

fini

Закончить работу в постпроцессоре
