Огородникова О.М. - Введение в компьютерный конструкционный анализ (1050666), страница 8

Пример 6

Команда

Описание команды

Путь выполнения команды

/prep7

Начать работу в препроцессоре

Пример 6

et,1,beam3

Выбрать из библиотеки тип элемента;

1 – присвоить номер 1 данному типу элементов;

 beam3 – название элемента в библиотеке (двумерная балка)

Main Menu> Preprocessor> Element Type> Add/Edit/Delete [Add> Structural> Beam> 2d elastic 3> Apply>

et,2,mass21,,,4

Выбрать из библиотеки тип элемента;

2 – присвоить номер 2 данному типу элементов;

 mass21 – название элемента в библиотеке (концентрированная масса)

Structural> Mass> 3D mass 21> OK> Close]

r,1,1,800.6,18

Задать действительную константу;

1 - присвоить номер 1 данной константе;

1 - площадь сечения балки;

800.6 - момент инерции балки;

18 - высота балки

Main Menu> Preprocessor> Real Constants [Add> Choose element type> Type 1 beam3> OK> Real Constant Set No> 1> Cross-sectional area> 1>
Area moment of inertia> 800.6>
Total beam height> 18> OK>

r,2,.0259067

Задать действительную константу;

2 - присвоить номер 2 данной константе;

.0259067 - величина константы (масса)

Add> Choose element type> Type 2 Mass21> OK> Real Constant Set No> 2> Mass in Y direction> .0259067> OK> Close]

mp,ex,1,30e3

Задать свойство материала;

ex – обозначение модуля Юнга;

1 – присвоить номер 1 данному материалу (сталь);

 30e3 – величина модуля Юнга

Main Menu> Preprocessor> Material Props

[Constant> Isotropic> 1> OK>
Young's modulus EX> 30e3 > OK]

n,1

Создать узел;

1 - номер узла, координаты по умолчанию 0,0,0

Main Menu> Preprocessor> Modeling> Create> Nodes> In Active CS [Node number> 1> X,Y,Z Location in active CS> 0> 0> 0>
Apply>

n,3,240

Создать узел;

3 - номер узла;

240 - координата x

Node number> 3> X,Y,Z Location in active CS> 240> 0> 0> OK]

fill

Создать узлы

по умолчанию - между 1 и 3 узлами с шагом 1 с разбиением отрезка на равные доли

Main Menu> Preprocessor> Modeling> Create> Nodes> Fill between Nds> Выбрать мышью узлы 1 и 3> OK> OK]

e,1,2

Создать элемент (часть балки);

1,2 - номера узлов, ограничивающих элемент, нумерация элементов по умолчанию производится автоматически

Main Menu> Preprocessor> Modeling> Create> Elements> Auto Numbered> Thru Nodes> Выбрать мышью узлы 1 и 2> Apply>

egen,2,1,1

Сгенерировать элемент по существующему образцу (часть балки);

2 - итоговое количество элементов;

1 - трансляция одного элемента;

1 - первого элемента

Выбрать мышью узлы 2 и 3> OK]

type,2

 Выбрать тип элемента из списка для последующего создания элементов данного типа;

 2 - номер типа элемента (концентрированная масса).

Main Menu> Preprocessor> Create>
Elements> Elem Attributes
[Element type number> 2 mass21>

real,2

 Выбрать реальную константу из списка для последующей работы;

 2 - номер реальной константы (масса элемента)

Real constant set number>2> OK]

e,2

Создать элемент (массу);

2 - номер узла, в который помещается концентрированная масса, нумерация элементов по умолчанию производится автоматически

Main Menu> Preprocessor> Modeling> Create> Elements> Auto Numbered>
Thru Nodes> Выбрать мышью узел 2> OK]

finish

Закончить работу в препроцессоре

Выполнять необязательно

/solu

Начать работу в процессоре

Пример 6

antype,trans

Определить тип анализа;

 trans - переходный

Main Menu> Solution> Analysis Type> New analysis [Transient> OK]

trnopt,reduc,,nodamp

Выбрать метод решения;

 reduc - редуцированный (не использующий все возможности);

,,nodamp - игнорировать эффекты затухания

Main Menu> Solution> Analysis Options [Solution method> Reduced> OK>Damping effects> Ignore> OK]

m,2,uy

Задать преимущественную степень свободы;

2 - во втором узле;

 uy - разрешить, в первую очередь, смещение вдоль оси y (по вертикали)

Main Menu> Solution> Master DOFs>
User selected> Define [Выбрать мышью узел 2> OK> 1^st degree of freedom> UY> OK]

deltim,.004

Задать шаг по времени;

.004 - величина шага

Main Menu> Solution> Load Step Opts> Time/Frequenc> Time-Time Step
[Time Step Size> .004> OK]

d,1,uy

 Задать ограничения степеней свободы в узлах;

 1 - в узле 1;

 uy - запретить смещение по оси y, по умолчанию смещение равно 0

Main Menu> Solution> Loads> Apply> Structural> Displacement> On Nodes
[Выбрать мышью узел 1> OK>
DOFs to be constrained> UY> Apply>

d,3,ux,,,,,uy

 Задать ограничения степеней свободы в узлах;

 3 - в узле 3;

 ux - ограничить смещение по оси x, по умолчанию 0;

,,,,,uy - запретить также смещение по оси y, по умолчанию смещение равно 0

Выбрать мышью узел 3> OK> DOFs to be constrained> UX> UY> (высвечиваются обе позиции) OK]

outpr,basic,1

Установить опции записи результатов;

 basic - записывать смещения и реакции в узлах, а также результаты расчетов по элементам;

1 - записывать значения для каждой ступени каждого шага

Main Menu> Solution> Load Step Opts> Output Ctrls> DB/Results File
[Item to be controlled> All items>

outres,all,1

Контролировать расчетные результаты, записываемые в базу данных;

 all - значения всех расчетных параметров;

 1 - для каждой ступени каждого шага решения

File write frequency> Every substep> OK]

f,2,fy,0

Приложить силу к узлу;

2 – к узлу 2;

 fy – силу, направленная вдоль оси y;

0 – величина приложенной силы

Main Menu> Solution> Loads> Apply> Structural> Force/Moment> On Nodes
[Выбрать мышью узел 2> OK>
Direction of Force/mom> FY>
Force/moment value> 0> OK]

solve

Начать вычисления

Main Menu> Solution> Solve> Current LS> OK

time,.075

Задать время окончания шага нагружения (фактически - период времени, в течение которого приложенная сила возрастает от нулевого до конечного постоянного значения);

.075 - время в секундах

Main Menu> Solution> Load Step Opts>Time/Frequenc> Time-Time Step
[Time at end of load step> .075> OK]

f,2,fy,20

Приложить силу к узлу;

2 – к узлу 2;

 fy – силу, направленная вдоль оси y;

20 – величина приложенной силы

Main Menu> Solution> Loads> Apply> Structural> Force/Moment> On Nodes
[Выбрать мышью узел 2> OK>
Direction of Force/mom> FY>
Force/moment value> 20> OK]

Рис.6.1. Конечная схема нагружения двухопорной балки, поддерживающей концентрированную массу

solve

Начать вычисления

Main Menu> Solution> Solve> Current LS> OK

Пример 6

time,.1

Задать время окончания следующего шага нагружения (на данном шаге к конструкции приложена уже установившаяся постоянная нагрузка);

.1 - время в секундах

Main Menu> Solution> Load Step Opts>Time/Frequenc> Time-Time Step
[Time at end of load step> .1> OK]

solve

Начать вычисления

Main Menu> Solution> Solve> Current LS> OK

finish

Закончить переходный анализ в процессоре

Main Menu> Finish

/post26

Начать работу в динамическом постпроцессоре

numvar,0

Задать число переменных;

0 - начальное число переменных

Main Menu> TimeHist PostPro> Settings> File [Number of variables> 0>

file,file,rdsp

Указать файл для чтения расчетных результатов;

 file - название файла (обычно имеет общее для всей работы название);

 rdsp - формат (расширение) файла

File containing data> *.rst> OK]

nsol,2,2,u,y,nsol

Указать, какие данные следует прочитать из файла результатов расчета;

2 - номер переменной в списке;

2 - для узла 2;

 u - прочитать смещения;

 y - смещения в направлении оси y;

 nsol - название данных на графике при выводе на экран

Main Menu> TimeHist PostPro> Define Variables [Add> Type of variable> Nodal Dof results> OK> Выбрать мышью узел 2> OK> Ref numbers of variables> 2> Node number> 2> User specified label> nsol > Data Item> DOF Solution> Translation UY> OK> Close]

plvar,2

Построить график на экране;

2 - для узла 2

Main Menu> TimeHist PostPro> Graph Variables [1^st variable to graph> 2> OK]

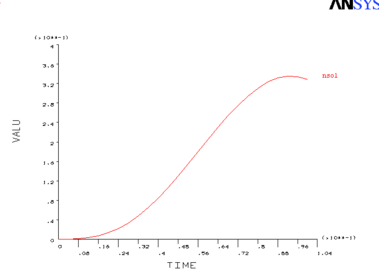

Рис.6.2. Изменение прогиба балки под действием силы, линейно возрастающей от нулевого до предельного постоянного значения

prvar,2

Прочитать изменение переменной с течением времени;

2 - номер переменной (смещение по оси y)

Main Menu> TimeHist PostPro>
List Variables [1^st variable to graph> 2> OK]

(Убедитесь, что максимальное смещение по оси y достигается в момент времени 0.092c)

finish

Закончить работу в динамическом постпроцессоре

Выполнять необязательно

/solu

Вернуться в процессор, чтобы провести иной анализ данной конструкции.

Main Menu> Solution> Analysis Type> Expansion Pass [Transient> OK]

expass,on

Расширение возможностей анализа;

 on - разрешить

Main Menu> Solution> Analysis Type> Expansion Pass [Expansion Pass> On> OK]

expsol,,,0.092

Задать дополнительные возможности к редуцированному анализу;

,,,.092 - провести анализ в момент времени .092 с

Main Menu> Solution> Load Step Opts> Expansion Pass> Single Expand> By Time/Freq [Time-point/Frequency> 0.092> OK]

Пример 6

solve

Начать вычисления

Main Menu> Solution> Solve> Current LS> OK

finish

Закончить работу в процессоре

Выполнять необязательно

/post1

Перейти в основной постпроцессор

set,first

Определить, какие данные следует прочитать из файла результатов;

 first - прочитать результаты вычисления на первом шаге (в момент времени 0.092 секунд)

Main Menu> General Postproc>
Read Results> First Set

pldisp,1

Показать на экране деформированную конструкцию;

1 - одновременно с недеформированной

Main Menu> General Postproc>
Plot Results> Deformed Shape
[Items to be plotted> Def + undeformed> OK]

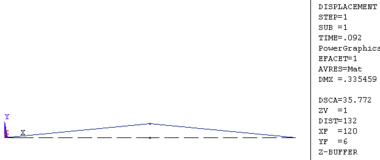

Рис.6.3. Максимальный прогиб балки, который достигается под действием силы, возрастающей от нулевого до конечного постоянного значения

finish

Закончить работу в постпроцессоре
